| ハイライト: | 1oz PCBのサーキット ボード,銅浸透銀PCBボード,20ml 双面PCB素材 |
||
|---|---|---|---|

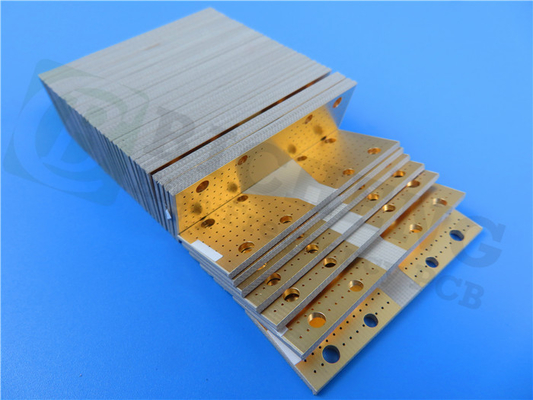

2層の硬いPCBが 電子機器のニーズに合わせて 製造されていて 卓越した性能と信頼性を 提供しています高品質のPTFE複合材料で作られたこのPCBは,優れた電気特性と安定性を保証します. 10GHzで3.5のプロセスのDKと,同じ周波数で0.0013の分散因数により,優れた信号整合性が達成されます.-40°C から +85°C まで の 温度 で 完璧 に 動作 する よう 設計 さ れ て いる幅広い用途に適しています.
2層の硬いPCBのスタックアップは35μm厚さの銅層2層で構成され,0.508mm (20ml) のロジャース RT/デュロイド6035HTC基板をサンドイッチしています.この構造は,耐久性と効率的な信号転送を保証します あなたの回路設計.
細部については,プレートサイズが89.24mm×11.8mmで,容積は+/-0.15mmで精密なものとなっている.これは,あなたの特定の要求に合わせた正確な寸法を保証します5/5ミリの最小の痕跡/スペース幅は,複雑な回路のルーティングを可能にしますが,0.35ミリの最小の穴サイズは,部品のマウントに柔軟性を提供します.このPCBには盲目バイアスが含まれていません.製造プロセスを効率化します
完成板の厚さ0.63mmと1オンス (1.4ミリ) の外層の銅重量,耐久性および優れた導電性が保証されています.信頼性の高い接続を確保する浸し込み銀は表面仕上げとして使用され,溶接しやすさと耐腐蝕性が優れています.上下はシルクスクリーンではありません.PCB に 清潔で ミニマリスト な 見た目 を 与える上部の溶接マスクは緑色で,有効な保護を提供していますが,下部の溶接マスクは存在しないのです.
品質を確保するため,各PCBは出荷前に100%の電気テストを受け,最適な性能と信頼性を保証します.
このPCBには128のコンポーネント,合計112のパッド,81のスルーホールパッド,20のトップSMTパッド,11の底SMTパッドのサポートが含まれています.充実した接続オプションは,あなたの回路設計のために利用できます.
このPCBのアートワークは,標準PCB設計ソフトウェアと互換性のあるGerber RS-274-Xフォーマットで提供されています.高品質の製造と業界基準の遵守を保証する.
2層硬いPCBは,世界中の顧客に提供され,世界中の購入が可能です.技術的な質問や問い合わせがある場合は, sales10@bichengpcb.com にメールを送信してください.アイビーは2層の硬いPCBについて支援し,さらなる情報を提供する準備ができています.
高品質のPCBを選んで 卓越した性能と信頼性を体験してください
| ダイレクトリコンスタンット,ε プロセス | 3.50±005 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| ダイレクトレクトル常数,ε設計 | 3.6 | Z | 8 GHzから40 GHz | 分相長法 | |
| 消耗因子 | 0.0013 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | -66歳 | Z | ppm/°C | -50°Cから150°C | IPC-TM-650 mod 2 試行錯誤した5.5.5 |
| 容積抵抗性 | 108 | MΩ.cm | A について | IPC-TM-650, 2 つ5.17.1 | |
| 表面抵抗性 | 108 | MΩ | A について | IPC-TM-650, 2 つ5.17.1 | |
| 次元安定性 | -0.11 -008 | CMD MD | mm/m (マイル/インチ) | 0.030" 1オンスEDCホイール 厚さエッチ後"+E4/105 | IPC-TM-650 2 試行錯誤した4.39A |
| 張力モジュール | 329 244 | MD CMD | kpsi | 40時間 @23°C/50RH | ASTM D638 |
| 吸収量 | 0.06 | % | D24/23 | IPC-TM-650 2 試行錯誤した6.2.1 ASTM D570 | |
| 熱膨張係数 (-50°C~288°C) | 19 19 39 | X Y Z | ppm/°C | 23°C / 50% RH | IPC-TM-650 2 試行錯誤した4.41 |
| 熱伝導性 | 1.44 | W/m/k | 80°C | ASTM C518 | |
| 密度 | 2.2 | gm/cm3 | 23°C | ASTM D792 | |
| 銅皮の強度 | 7.9 | プリー | 20秒 @288 °C | IPC-TM-650 2 試行錯誤した4.8 | |
| 炎症性 | V-0 | UL 94 | |||
| 鉛のないプロセスは互換性がある | そうだ |
RT/デュロイド6035HTCの印象的な特性について発表:高性能PCBの強化
私たちのPCB製造に使用されている RT/duroid 6035HTC材料は,その高性能能力に寄与する印象的な性質を誇っています. 3.50±0の介電常数 (ε) と.05 10 GHz/23°CでIPC-TM-650 2 によって決定される.5.5.5 ストリライン方式のクラップにより,効率的な信号伝達と信頼性の高い電気特性が保証される.介電常数 (ε) の設計値は3である.6周波数 8 GHz から 40 GHz の間には適しています.
消耗因子に関しては,RT/デュロイド6035HTCは,IPC-TM-650 2によると,10 GHz/23°Cで0.0013の非常に低い値を示しています.5.5.5 テスト.この低い消散因子は,最小限の信号損失を保証し,信号の整合性を保ちます.さらに,ダイレクトレクトル常数の熱係数は, -50°Cから150°Cの温度範囲内で -66ppm/°Cで測定される.IPC-TM-650 2 に準拠している.5.5.5標準
RT/デュロイド6035HTC材料は,IPC-TM-650 2によって決定された10^8 MΩ·cmの体積抵抗と10^8 MΩの表面抵抗で優れた電気隔熱性能を示しています.5.17.1 試験 これらの特性により,効率的な電気隔熱を保証し,表面漏れのリスクを軽減する.
RT/デュロイド6035HTCは,X,Y,Z方向で 19ppm/°Cの低熱膨張係数 (CTE) を提供しています.IPC-TM-650 2 に基づいて 23°C/50% RH で測定された.4.41 方法.この例外的な特性により,PCBは極端な温度変動においても構造的整合性と寸法を維持できます.
材料の張力電極は,ASTMD638に従って23°C/50%RHで40時間の試験後,MD (機械方向) で329 kpsi,CMD (機械方向) で244 kpsiで測定される.この高張力モジュールは,PCBの強さに寄与します安定性や全体的な構造性能
湿度吸収率は0.06% (D24/23,IPC-TM-650 2.6.2.1この特性により,PCBの信頼性と一貫した性能が保証されます.湿度が高い環境でも.
この材料は,ASTM C518によって決定された80°Cで1.44 W/m/kの熱伝導性を有する.この高い熱伝導性は効率的な熱散を容易にする.電子アプリケーションの過熱を効果的に防止し,最適な動作温度を維持する.
23°Cで2.2gm/cm3の密度で,ASTM D792によって決定され,RT/デュロイド6035HTCは軽量設計と構造的整合性のバランスをとります.理想的なPCBアプリケーションの選択になります.
信頼性に関しては,IPC-TM-650 2 に基づいて288°Cで20秒間試験された7.9 pliの銅皮強度を示しています.4.8この驚くべき強さは,銅層間の堅固な粘着を保証し,デラミナーションを効果的に防止し,PCBの長寿を向上させます.
RT/duroid 6035HTCは UL 94 規格に従って V-0 の炎症性評価を達成し,その例外的な耐火能力を証明しています.
さらに,材料は鉛のないプロセスと互換性があり,環境規制に準拠し,環境に優しい製造慣行を促進します.
卓越した性能,信頼性,耐久性を保証します 優れた電気特性,熱伝導性高性能PCBのアプリケーションに最適な選択となります.
