| ハイライト: | RFPCBボード 1オンス,25ml 高周波PCB,浸透金 高周波PCB材料 |
||
|---|---|---|---|
RT/duroid 6010.2LMセラミックPTFE複合材で 優れた性能で有名です 10GHzと23°Cで最適な機能を維持しながら回路のサイズ削減が容易になります10GHzで0.0023の超低分散因子は,特にX帯または低周波アプリケーションで効率的な動作を保証します.多層ボードの穴を介して信頼性の高い塗装を確保-40°Cから+85°Cの温度範囲内で動作するこのPCBは,様々な環境条件に耐えるように設計されています.
主要な特徴と利点は以下の通りです.
- 高い介電常数によって促進された回路のサイズ削減
- 信号損失が最小限で効率的な動作,X帯またはそれ以下では理想的です
- 低Z軸拡張のために穴を介して信頼性のある塗装
- 低水分吸収により,電気損失に対する湿度による影響の減少
- 厳格な εr と厚さ制御で一貫した回路性能

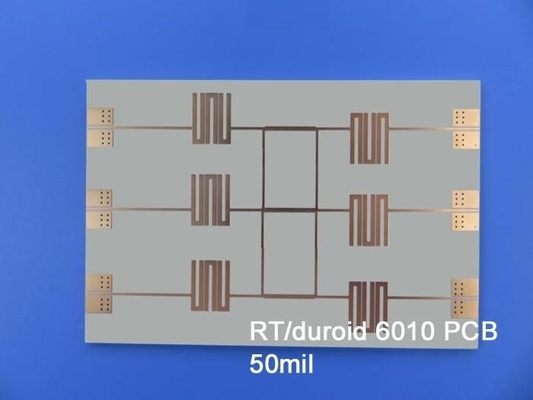

PCBは2層硬い設計で,完成した銅重量は35umである.厚さ25ml (0.635mm) のRT/デュロイド6010.2LM介電材料を使用する.PCBの両側には35umの銅の重量があります完成板の厚さ0.8mmで,コンパクトで軽量なソリューションを提供しています.最小の痕跡/スペースは8/9ミリ,最小の穴サイズは0.4ミリです.盲目または埋もれたバイアスが存在しない.浸透金表面仕上げは,高品質で信頼性の高いパフォーマンスを保証しますシルクスクリーン,溶接マスク,電気テストは適用されません. 13.39mil/10.24milのトラック/ギャップ比は,制御された50ohmインペダントを保証します.
統計的には,PCBは21のコンポーネント,35のパッド,18の透孔パッド,17の上部SMTパッド,下部SMTパッドがない. 43のバイアスと5のネットを提供し,汎用的な接続オプションを提供します.
PCBはIPC-Class-2規格に準拠しており,優れた製造と性能を保証しています.技術的な問い合わせやさらなる情報については, sales10@bichengpcb.comで Ivy に連絡してください.卓越した顧客サポートを提供することに誇りを持っています.
サービスエリアは世界中の顧客をカバーし 異なる場所の個人が 高性能PCBの恩恵を受けることができます
この PCB は,パッチ アンテナ,衛星通信 システム,電源 増幅 器,航空機 衝突 防止 システム,地上 レーダー 警告 システム など,さまざまな 分野 で 応用 さ れ ます.
信頼性のある高性能PCBで 電子設計をアップグレードします 専門知識と品質の製造に 頼って 特定の要求を満たします
| ダイレクトリコンスタント,ε プロセス | 10.2±025 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 固定したストライライン | |
| 変圧電圧定数,設計 | 10.7 | Z | 8GHzから40GHz | 分相長法 | |
| 消耗因子,tanδ | 0.0023 | Z | 10 GHz/A | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | -425 | Z | ppm/°C | -50°Cから170°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 容積抵抗性 | 5 × 105 | モーム.cm | A について | IPC25.17.1 | |
| 表面抵抗性 | 5 × 106 | ほら | A について | IPC25.17.1 | |
| 張力特性 | ASTM D638 (0.1/min. ストレンドレート) | ||||
| ヤングのモジュール | 931 ((135) 559 ((81) | X Y | MPa (kpsi) | A について | |
| 極限 の ストレス | 17(2.4) 13(1.9) | X Y | MPa (kpsi) | A について | |
| 究極 の ストレス | 9 から 15 7 から 14 | X Y | % | A について | |
| 圧縮特性 | ASTM D695 (0.05/分ストレッチ率) | ||||
| ヤングのモジュール | 2144 (311) | Z | MPa (kpsi) | A について | |
| 極限 の ストレス | 47 (6.9) | Z | MPa (kpsi) | A について | |
| 究極 の ストレス | 25 | Z | % | ||
| 折りたたみのモジュール | 4364 (633) 3751 (544) | X について | MPa (kpsi) | A について | ASTM D790 |
| 極限 の ストレス | 36 (5.2) 32 (4.4) | X Y | MPa (kpsi) | A について | |
| 負荷下での変形 | 0.26 13 | Z Z | % | 24時間/50°C/7MPa 24時間/150°C/7MPa | ASTM D261 |
| 水分吸収 | 0.01 | % | D48/50°C 0.050" (1.27mm) 厚さ | IPC-TM-650 2 試行錯誤した6.2.1 | |
| 熱伝導性 | 0.86 | W/m/k | 80°C | ASTM C518 | |
| 熱膨張係数 | 24 24 47 |
X について Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2 試行錯誤した4.41 |
| Td | 500 | °C TGA | ASTM D3850 | ||
| 密度 | 3.1 | g/cm3 | ASTM D792 | ||
| 特定熱量 | 1.00(0.239) | j/g/k (BTU/ib/OF) |
計算した | ||
| 銅皮 | 12.3 (2.1) | PLI (N/mm) | 溶接水面の後 | IPC-TM-650 2 試行錯誤した4.8 | |
| 炎症性 | V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ | ||||
| PCB 材料: | セラミック・PTFE複合材料 |
| 指定者: | NT1 電気自動車 |
| ダイレクトリ常数: | 10.2 ±0.25 (プロセス) 10.7 (設計) |
| 層数: | 1 層 2 層 |
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| ダイレクトリック厚さ: | 10ミリ (0.254mm), 25ミリ (0.635mm), 50ミリ (1.27mm), 75ミリ (1.90mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,インマージンチーン,インマージンシルバー,OSP |
高性能PCBにおける RT duroid 6010 の進歩を調査する
RT duroid 6010は,PCB技術の世界でゲームチェンジャーとして登場し,電子デザインを効率性と信頼性の新しい高みに持ち上げています.RT duroid 6010 を高性能PCBアプリケーションの好ましい選択にする主な特徴と利点について調べてみましょう.
RT duroid 6010: 高性能PCB材料
RT duroid 6010 は,高性能PCB向けに特別に設計された最先端材料です.そのユニークな組成と先進的な特性により,電子設計の分野ではゲームチェンジャーになります.RT duroid 6010 を従来のPCB材料と区別する例外的な特徴と利点を探りましょう.
RT duroid 6010 の主な特徴と利点
RT duroid 6010 は,高性能PCBアプリケーションのトップ選択となる一連の主要な特徴と利点を提供しています.機械的な強度が 特徴的な利点のほんの一例ですRT duroid 6010の全体的なパフォーマンスにどのように貢献しているか理解しましょう.
RT duroid 6010 の電解定数と分散因子を理解する
変電圧定数と消耗因子は高周波アプリケーションにとって重要なパラメータである.RT duroid 6010は,例外的な安定性と低い損失を呈し,両方の分野で優れている.このセクションではRT duroid 6010 は,信号の整合性や性能において他の材料をどのように優れているかについて調べます.
厳しい環境におけるRT duroid 6010の熱特性と信頼性
PCBはしばしば熱環境に挑戦され 温度変動によって性能が大きく影響されますRT 熱力拡張係数が低いこのセクションでは,RT duroid 6010 の熱特性と厳しい環境に耐える能力について詳しく説明します.
性能向上のためのRTデュロイド6010の電気的および機械的特性
RT duroid 6010は,優れたPCB性能に寄与する例外的な電気的および機械的特性を持っています.優れた拉伸性や折りたたみ性があるこのセクションでは,RT duroid 6010の電気的および機械的性能を向上させる特性を探求します.
RT duroid 6010 の圧縮性及び屈曲性に関する調査
PCB は,その使用期間中,しばしば大きなストレスと機械的な負荷にさらされます. RT duroid 6010 は,構造的整合性と信頼性を保証する,顕著な圧縮性および屈曲性特性を示します..このセクションでは,RT duroid 6010 の圧縮力と屈曲強度とPCB性能への影響について調べます.
耐水性および熱伝導性 RT 耐水性6010
湿度吸収と熱伝導性はPCB設計において重要な考慮事項である.RT duroid 6010は,低湿度吸収と高熱伝導性を提供し,両面とも優れている.このセクションではRT duroid 6010 の水分吸収特性と熱伝導性を詳しく説明し,PCB の性能と長寿を維持する上でその重要性を強調します.
RT duroid 6010 の熱膨張係数とTg
熱膨張係数 (CTE) とガラスの移行温度 (Tg) は,PCBの信頼性と安定性を決定する上で重要な役割を果たします. RT duroid 6010はCTEが低く,Tgが高く,熱力抵抗性が高く,長期性能が保証されるこのセクションでは RT duroid 6010 の CTE と Tg と PCB の信頼性への影響について調べます.
RT 鉛のないプロセスとの互換性
環境規制が厳しくなるにつれて,PCB材料の鉛のないプロセスとの互換性は極めて重要です.性能を損なうことなく環境に優しいソリューションを提供このセクションでは,RT duroid 6010 の鉛のない互換性とその環境上の利点について説明します.
耐電性から熱安定性まで 独特な性質の組み合わせによって要求の高い電子アプリケーションに理想的な選択になりますRT duroid 6010の力を活用することで,設計者はPCBプロジェクトで新しいレベルのパフォーマンス,信頼性,効率性を解くことができます.
