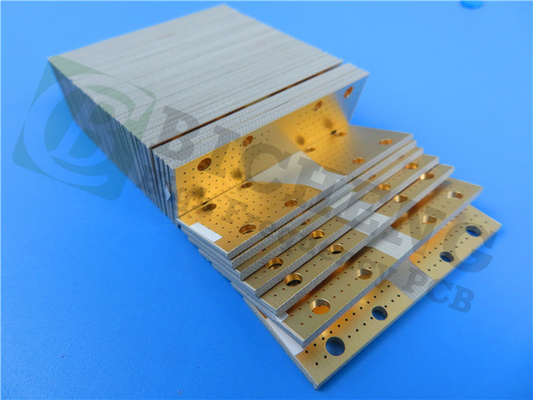

ハイライト: | 2.7mm RF PCB,熱気溶接レベル RF PCB,2 層 PCB 材料 |
---|
高周波アプリケーションの要求を満たすために供給されています. 電子PCBは,特殊な精度で製造され,ロジャース RO3010 セラミックで満たされたPTFE複合材料を使用このPCBは 卓越した性能と信頼性を 提供しています
PCB材料は,10 GHz/23°Cで10.2+/-0.30の介電常数を含む優れた特性を有し,正確な信号伝送を保証する.消耗因子0である.0022 10 GHz/23°Cで信号損失を最小限に抑え,最適なパフォーマンスを保証する. -40°Cから+85°Cの温度でシームレスに動作し,さまざまな環境に適しています.
このPCBの主要な特徴の一つは,それぞれ13,11,および16ppm/°Cの低X軸,Y軸,Z軸のCTE (熱膨張係数) である.これは優れた寸法安定性を保証する.膨張係数が銅に完璧に合致している歪みや歪みを防止する
さらに,ISO 9001 認定されているため,このPCBは最高品質基準に準拠しています.

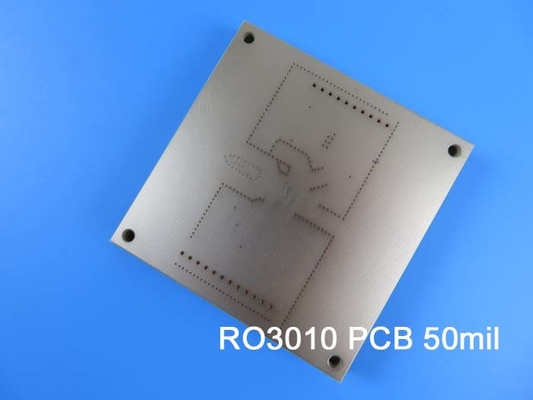

スタックアップは2層で構成され,両側には35μmの銅層がある.それぞれ50mil (1.27mm) を計るロジャースRO3010基板は,例外的な隔熱と信号の整合性を提供する.板の構造の詳細には,完成厚さ2.7mm,最小痕跡/スペースは5/5ミリ,最小穴サイズは0.45mm. 経面塗装の厚さは20μmで,堅牢な接続を保証します.
さらに便利に,このPCBは熱気溶接レベル (HASL) の表面仕上げで提供されており,優れた溶接性と耐腐蝕性を保証します.上下はシルクスクリーンや溶接マスクがないがシンプルでシンプルなデザインです
このPCBは18のコンポーネントと合計72のパッドを備えています. 43のスルーホールパッドと29のトップSMTパッドを含む. このPCBは,あなたの回路のニーズに十分なスペースを提供します. また,2つのバイアスと2つのネットも備えています.ルーティングの多用性を提供.
IPC2級の基準を満たし,このPCBは出荷前に100%の電気テストを受け,機能性と信頼性を保証します.あなたの製造プロセスにシームレスな統合を可能にします..
この高性能PCBは 自動車レーダーやGPSアンテナから 携帯電話通信システム功率増幅器で優れているアテネやデータリンクなどです
プロジェクト・タイムラインを満たす迅速な配送を保証する,世界中の可用性を提供します. 技術的な問い合わせやさらなる情報については, sales10@bichengpcb.com に Ivy に連絡してください.最先端のアプリケーションのために最高品質のPCBを提供するために私たちの専門知識を信頼してください.
ダイレクトリコンスタント,ε プロセス | 10.2±005 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
変圧電圧定数,設計 | 11.2 | Z | 8GHzから40GHz | 分相長法 | |
消耗因子,tanδ | 0.0022 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
熱系数 ε | - 395 | Z | ppm/°C | 10 GHz -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 |
次元安定性 | 0.35 0.31 |
X について Y |
mm/m | コンド A | IPC-TM-650 2 試行錯誤した2.4 |
容積抵抗性 | 105 | MΩ.cm | コンド A | IPC25.17.1 | |
表面抵抗性 | 105 | MΩ | コンド A | IPC25.17.1 | |
張力モジュール | 1902 1934 |
X について Y |
MPa | 23°C | ASTM D 638 |
水分吸収 | 0.05 | % | D48/50 | IPC-TM-650 2 試行錯誤した6.2.1 | |
特定熱量 | 0.8 | j/g/k | 計算した | ||
熱伝導性 | 0.95 | W/M/K | 50°C | ASTM D 5470 | |
熱膨張係数 (−55〜288°C) |
13 11 16 |
X について Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2 試行錯誤した4.4.1 |
Td | 500 | °C TGA | ASTM D 3850 | ||
密度 | 2.8 | gm/cm3 | 23°C | ASTM D 792 | |
銅皮の強度 | 9.4 | イブ / イン. | 1オンス,EDC 溶接後浮遊 | IPC-TM 24.8 | |
炎症性 | V-0 | UL 94 | |||
鉛のないプロセス 互換性 | そうだ |
RO3010 の 力 を 解放 する:PCB 技術 の 突破
紹介:
印刷回路板 (PCB) の分野における革命的な進歩は,幅広い電子アプリケーションにおける性能と信頼性の向上に道を開きました.最先端のPCB材料の中でRO3010は,ゲームチェンジャーとして立っています. 卓越した特性と比類のない能力で,RO3010は,業界に革命をもたらす準備ができています.RO3010の特徴を深み,その応用の可能性を調査します.
介電常数と設計を理解する
材料の隔熱性能を決定する重要なパラメータは,介電常数である.RO3010は,印象的な介電常数10.2±0.05 (10 GHz/23°Cで) を誇っています.効率的な信号伝送と最小限の信号損失を保証するさらに,その設計の電解常数11.2 (8 GHzから40 GHz) は,シームレスなデータ転送と最適なパフォーマンスを可能にする高周波アプリケーションに理想的です.
解散因子と熱系数:
RO3010の散乱因子,またはtanδは 0.0022 (10 GHz/23°Cで) 驚くほど低く,信号伝播中に最小限のエネルギー損失を意味しています.材料は 10 GHz で ε (-395 ppm/°C) の負熱係数を示している.RO3010は,要求の高い環境で信頼性の高い選択になります.
尺寸安定性と電気性能:
RO3010は,コンドA条件下で最大0.35mm/m (X方向) と0.31mm/m (Y方向) の変動で,例外的な寸法安定性を誇っています.精密で一貫したPCB製造を保証します材料はまた,高体積抵抗 (105 MΩ.cm) と表面抵抗 (105 MΩ) を表す.優れた電気隔熱性能を保証する.
卓越した強さと耐湿性
23°Cで1902 MPa (X方向) と1934 MPa (Y方向) の拉伸積分を持つRO3010は,特殊な機械的強度を提供し,厳しいアプリケーションで耐久性と信頼性を保証します.さらに低水分吸収率0.05%は,高湿度環境でも長期安定性と信頼性の高い性能を保証します.
優れた熱管理:
RO3010は,50°Cで 0.95 W/M/K の印象的な熱伝導性により,熱管理に優れています.この特性により,効率的な熱消耗が可能になります.高出力のアプリケーションで過熱を防止し,最適なパフォーマンスを確保するさらに,熱膨張係数 (X方向では13ppm/°C,Y方向では11ppm/°C)熱安定性を広範囲にわたってさらに向上させる..
揺るぎない信頼性と互換性
RO3010は,その卓越した性能と信頼性のために厳格にテストされ,認証されています. 500°CのTd (分解温度) とUL 94のV-0炎症性評価により,産業基準の安全と遵守を保証するさらに,RO3010は鉛のないプロセスに互換性があり,環境にやさしく,近代的な製造プロセスに互換性があります.
結論は
RO3010はPCB技術の世界で 変化をもたらしました 特殊な介電性特性 寸法安定性 耐久性 熱管理能力高周波および高性能アプリケーションの理想的な選択になります.
