| MOQ: | 1pcs |
| 価格: | $9.99-$99.99 |
| 標準パッケージ: | 真空bags+Cartons |
| 配達期間: | 8-9仕事日 |
| 決済方法: | T/T |
| 供給能力: | 1ヶ月あたりの5000pcs |

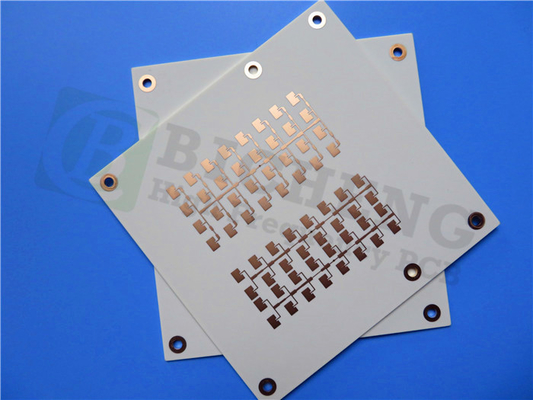

新たに出荷された 2層硬いPCBは 高性能および高容量のアプリケーションの 要求に応えるように特別に設計されていますロジャーズ RO4003C 水素炭水化物 陶器製の織物ガラスで精巧に製造されたこのPCBは比類のない電気性能と 定量安定性を提供します
PCB材料はRO4003Cで,低電解耐性と低損失で知られる強化炭化水素/陶器ラミナットである.電解定数 (DK) は3.10 GHz で 38 と 0 の分散因数10 GHz で,優れた電気性能が達成され,より高い動作周波数を必要とするアプリケーションに理想的です.周波数帯全体で安定した電気特性により,制御されたインピーダンスの送電線と繰り返しのフィルター設計で優れている.
低熱系定数と優れた寸法安定性により,回路処理温度が異なる場合でも信頼性の高い性能が保証されます.プラテッド透孔は,低Z軸拡張によって提供される耐久性から恩恵を受ける低平面膨張係数により,製造プロセス全体で安定性が維持されます.
このPCBのスタックアップは,1.524mmのロジャース4003Cコアで,2つの35μmの銅層の間に挟まれ,最適な信号伝達と構造的整合性を提供します.1 の完成板厚さで,回路設計の汎用性が達成されます..6mm,最小の痕跡/スペースは5/4ミリ.
このPCBは,ボードの寸法 42.56mm x 63.2mm (+/- 0.15mm) を含め,さまざまな構造の詳細が付属しており,アプリケーションに正確にフィットできるようにします.効率的なコンポーネント統合は,最小の穴の大きさ0によって促進されます..5mm,そして浸し金で完成した表面は,優れた溶接性と耐腐蝕性を保証します.
合計12のコンポーネントと38のパッド,21のスルーホールパッドと17のトップSMTパッドを含む,電路のニーズに十分なスペースが提供されています.,効率的なルーティングと接続が実現されるのは 49の経路と3つの網を組み込むことで
IPC2級の品質基準を満たしている このPCBは出荷前に100%の電気テストを受けていて 信頼性と機能が保証されていますGerber RS-274-X アートワークとの互換性によって可能になります.
この高性能PCBは様々な産業で応用されており 携帯電話基地局アンテナや電源増幅器などの分野で信頼性と効率的なパフォーマンスを提供しています自動車用レーダーとセンサー直接放送衛星のLNB.
プロジェクト・タイムラインを満たす迅速な配達は,世界中の利用可能性によって保証されます. 技術的な問い合わせやさらなる情報については, sales10@bichengpcb.com に Ivy に連絡してください.最先端のアプリケーションのために最高品質のPCBを提供するために私たちの専門知識を信頼してください.
| ダイレクトリコンスタント,ε プロセス | 3.38±005 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| 変圧電圧定数,設計 | 3.55 | Z | 8〜40 GHz | 分相長法 | |
| 消耗因子 | 0.0027 0.0021 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | +40 | Z | ppm/°C | -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 容積抵抗性 | 1.7 × 1010 | MΩ.cm | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 表面抵抗性 | 4.2 × 109 | MΩ | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 電力の強さ | 31.2 ((780) | Z | Kv/mm ((v/ml) | 0.51mm ((0.020") | IPC-TM-650 2 試行錯誤した5.6.2 |
| 張力モジュール | 19650 2 850 19450 (2,821) |
X について Y |
MPa (kS) | RT 労働力 | ASTM D 638 |
| 張力強度 | 139 (※20.2) 100 (※14.5) |
X について Y |
MPa (kS) | RT 労働力 | ASTM D 638 |
| 折りたたみ力 | 276 (40) |
MPa (KPSI) |
IPC-TM-650 2 試行錯誤した4.4 | ||
| 次元安定性 | <0.3 | X,Y | mm/m (ミリ/インチ) |
エッチ+E2/150°C後 | IPC-TM-650 2 試行錯誤した4.39A |
| 熱膨張係数 | 11 14 46 |
X について Y Z |
ppm/°C | -55°Cから288°C | IPC-TM-650 2 試行錯誤した4.41 |
| Tg | >280 | °C TMA | A について | IPC-TM-650 2 試行錯誤した4.24.3 | |
| Td | 425 | °C TGA | ASTM D 3850 | ||
| 熱伝導性 | 0.71 | W/M/oK | 80°C | ASTM C518 | |
| 水分吸収 | 0.06 | % | 48時間潜水 0.060" サンプル温度 50°C |
ASTM D 570 | |
| 密度 | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
| 銅皮の強度 | 1.05 (6.0) |
N/mm (PLI) |
溶接後 フロー 1オンス EDC フィルム |
IPC-TM-650 2 試行錯誤した4.8 | |
| 炎症性 | N/A | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ |
RO4003C材料の使用の利点:
1優れた電気性能:RO4003C材料は低介電耐性と低損失を備えており,より高い動作周波数を持つアプリケーションに最適です.高周波信号の効率的な送信を可能にします.
2安定した電気特性と周波数: 材料は幅広い周波数範囲で一貫した電気特性を示します.制御されたインペデンストランスミッションラインとフィルターの重複可能な設計に不可欠ですこの安定性により,信頼性と予測性のある回路の性能が保証されます.
3寸法安定性:RO4003C材料は,優れた寸法安定性を持ち,変化する加工温度下でも形状とサイズを維持することを意味します.この 安定 性 は,精密 な 製造 プロセス や 信頼 できる 回路 組立 に 必要 です.
4CAF耐性:この材料は,電子アセンブリで一般的な懸念事項である導電性アノード繊維 (CAF) 形成に耐性があります.この抵抗は PCB の長期的信頼性と性能を保証します.
5量産製造プロセス:RO4003Cラミナットは標準的なガラスエポキシプロセスを使用して製造され,費用対効果の高い広く利用可能な製造技術と互換性があります.効率的でスケーラブルな生産を可能にします.
RO4003C材料の使用のデメリット
1限られた温度範囲:RO4003Cは, -40°Cから+85°Cの幅広い動作温度範囲を有していますが,この範囲を超えた極端な温度環境には適していません.高温耐性を要求するアプリケーションでは,代替材料が必要かもしれません.
2費用:他のPCB材料と比較して,RO4003Cはコストが高くなります.性能クラス内で競争力のある価格で,その特有の利点を必要とするアプリケーションに価値を提供します.
|
|
