| ハイライト: | RF PCB 浸水金,60ml RFPCB,PTFE ベースの複合 PCB 板 |
||
|---|---|---|---|

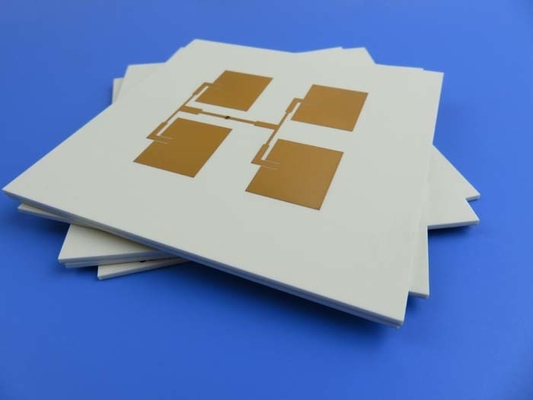

このアンテナ素材を使って作られた 印刷回路板についてお話します このアンテナは
AD255C銅層ラミナットは 選択されたセラミック材料とガラス繊維強化と フロロポリマー樹脂システムを組み合わせて 優れた熱性能を 発揮します低熱膨張低パシブ・インターモダレーション (PIM) のため,これらのラミナットは,幅広い周波数と温度にわたって安定性を提供します.電気通信インフラストラクチャにおける様々なマイクロ波および無線周波数アプリケーションに最適化.
マイクロ分散セラミクスを含めることで,AD255CのCTE値を低下させ,異なる温度での相安定性を向上させることで,熱安定性が向上します.
AD255Cの特性を調べます 原子核は
| 属性 | AD255C | 単位 | 試験条件 | 試験方法 | |
| 電気特性 | |||||
| PIM (30ml/60ml) | -159/-163 試聴する | dBc | 1900MHzで反射された 43dBmのスキャプトーン,S1/S1 | ロジャース 内部 50オーム | |
| ダイレクトリ常数 (プロセス) | 2.55 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2 について5.5.5 (IPC TM-650 2.5.5.3) |
| 介電常数 (設計) | 2.60 | - | C-24/23/50 | 10 GHz | マイクロストライプ差相長 |
| 消耗因子 (プロセス) | 0.0013 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2 について5.5.5 |
| 電気強度 (介電強度) | 911 | V/ml | - | - | IPC TM-650 2 について5.6.2 |
| 変電圧の熱系数 | -110 | ppm/oC について | 0°Cから100°C | 10 GHz | IPC TM-650 2 について5.5.5 |
| 容積抵抗性 | 7.4 × 108 | モーム-cm | C-96/35/90 について | - | IPC TM-650 2 について5.17.1 |
| 表面抵抗性 | 3.6 × 107 | ほら | C-96/35/90 について | - | IPC TM-650 2 について5.17.1 |
| ダイレクトリック分解 | >40 | kV | D-48/50 | X/Y方向 | IPC TM-650 2 について5.6 |
| 熱特性 | |||||
| 分解温度 (T)d) | >500 | ̊C | 2時間105°C | 5% 減量 | IPC TM-650 2 について3.40 |
| 熱伝導性 | 0.35 | W/mK | - | z方向 | ASTM D5470 |
| 熱膨張係数 - x | 34 | ppm/ ̊C | - | -55°Cから288°C | IPC TM-650 2 について4.41 |
| 熱膨張係数 - y | 26 | ppm/ ̊C | - | -55°Cから288°C | IPC TM-650 2 について4.41 |
| 熱膨張係数 - z | 196 | ppm/ ̊C | - | -55°Cから288°C | IPC TM-650 2 について4.41 |
| デラミネーション の 時 | >60 | 分数 | 受け取ったまま | 288 ̊C | IPC TM-650 2 について4.24.1 |
| メカニカルプロパティ | |||||
| 熱ストレス後の銅皮の強度 | 2.4 (13.6) |
N/mm (lbs/in) | 10s @288 ̊C | 35 μmのフィルム | IPC TM-650 2 について4.8 |
| 折りたたみの強度 (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | 25°C ± 3°C | - | ASTM D790 |
| 張力強度 (MD/CMD) | 8.1/6.6 (55.8/45.5) | MPa (ksi) | 23°C/50% RH | - | ASTM D3039/D3039-14 |
| フレックスモジュール (MD/CMD) | 930/818 (6,412/5,640) | MPa (ksi) | 25°C ± 3°C | - | IPC-TM-650 試験方法 24.4 |
| 次元安定性 (MD/CMD) | 0.03/007 | ミル/インチ | エッチ + 焼いた後 | - | IPC-TM-650 2 試行錯誤した4.39a |
| 物理 的 な 特質 | |||||
| 炎症性 | V-0 | - | - | - | UL-94 |
| 水分吸収 | 0.03 | % | E1/105 +D48/50 | - | IPC TM-650 2 について6.2.1 |
| 密度 | 2.28 | g/cm3 | C-24/23/50 | - | ASTM D792 |
| 固有熱容量 | 0.813 | J/g°K | 105°Cで2時間 | - | ASTM E2716 |
AD255C 典型的な特性
AD255Cの最も印象的な特徴の一つは -159/-163 dBcのPIM評価です典型的なPIM値は,厚さ30mm で -159 dBc,厚さ60mm で -163 dBcである.これらの値は,50Ωのマイクロストライプ試験車両でスウィートトーン,反射方法を使用して1900 MHzで行われたロジャースで広範なPIM試験によって得られた.
AD255Cは2.55 (プロセス) と2.60 (設計) の介電常数を持ち,高周波で優れた信号伝送を可能にします.
この材料は,また,0.0013 の非常に低い消耗因子と 911 V/ml の高い電力強度を有しており,その優れた電気性能に貢献しています.
AD255Cは,IPCTM-650に従って試験された0°Cから100°Cの温度範囲で10GHzの周波数で,変電圧定量的熱系数が-110ppm/oCである.この負係数は,温度上昇とともに電解常数が減少することを示します..
C-96/35/90 の体積抵抗と表面抵抗は,IPC TM-650 2 に基づいて,それぞれ 7.4 x 10^8 Mohm-cm と 3.6 x 10^7 Mohm です.5.17.1.
X方向とY方向の両方で,D-48/50,IPC TM-650 2で測定された 40 kV を超えた介電断裂.5.6.
熱性能に関しては,AD255Cは分解温度が500 ̊Cを超え,熱伝導性は z方向で0.35 W/mKである.
また,この材料は - 55 ̊C から 288 ̊C の温度範囲で 34 ppm/ ̊C (x方向), 26 ppm/ ̊C (y方向), 196 ppm/ ̊C (z方向) の低温膨張係数を示しています.
AD255Cは288°Cで60分以上のデラミネーション時間があり,高温アプリケーションに理想的な材料です.
メカニカル性能に関しては,AD255Cは熱圧後,銅皮の強さは2.4N/mmであり,厳しい環境に耐える.
この材料は,機械方向および横方向において,8.8/6.4 MPa の優れた屈曲強度を示しています.
機械方向の張力強度は8.1MPaであり,機械横方向ではASTMD3039/D3039-14規格に従って23°Cと50%相対湿度で6.6MPaである.
機械方向の柔らかいモジュールは,IPC-TM-650試験方法2に従って,25°Cで930 MPaであり,機械横方向では818 MPaである.4.4.
寸法安定性は,エッチングと焼焼後,横方向および横機械方向でそれぞれ0.03および0.07ミリ/インチである.
さらに,AD255CはV-0級の炎症性,0.03%の低水分吸収率,2.28 g/cm3の密度,0.813 J/g°Kの特異熱容量を有する.
PCB容量 (AD255C)
私たちは様々なプロジェクト仕様に対応する PCB 製造能力の多様な範囲を提供しています.
これらのオプションには,双面PCB,多層PCB,ハイブリッド設計のボードなどの層数変動が含まれます.
銅の重量オプションは1oz (35μm) と2oz (70μm) であり,介電体厚さのオプションには20mil (0.508mm),30mil (0.762mm),40mil (1.016mm),60mil (1.524mm),および125mil (3.175mm) が含まれる.
| PCB材料: | ガラス強化型,PTFEベースの複合材料 |
| 名称: | AD255C |
| ダイレクトリ常数: | 2.55 (10 GHz) |
| 消耗因子 | 0.0013 (10 GHz) |
| 層数: | 二面PCB,多層PCB,ハイブリッドPCB |
| 銅の重量: | 1オンス (35μm),2オンス (70μm) |
| ダイレクトリック厚さ: | 20ミリ (0.508mm), 30ミリ (0.762mm), 40ミリ (1.016mm), 60ミリ (1.524mm), 125ミリ (3.175mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色,紫色など |
| 表面塗装: | 浸透金,熱気溶接レベル (HASL),浸透銀,浸透鉛,OSP,純金塗装,ENEPIG,赤銅など |
最大PCBサイズは400mm × 500mmで,このサイズの1つのボードまたはパネル上の複数のデザインになります.
緑色,黒色,青色,黄色,赤色,紫色など 様々なソルダーマスクを用意しています
また,浸透金,HASL,浸透銀,浸透鉛,OSP,ENEPIG,裸銅,純金塗装など,幅広い表面仕上げオプションが利用可能である.
AD255C PCBは 携帯電話インフラストラクチャの基地局アンテナや 商業衛星ラジオアンテナなどで 優れた性能を誇っています
結論
AD255C PCBは,標準機器と化学プロセスを用いてプレート,画像,およびエッチ回路パターンに処理されます.切断後のラミネート表面を保存するために注意深く操作することが重要です余った地形が溶接マスクへの粘着性を向上させるため
今日 わたしたち の 会見 に 参加 し た こと に 感謝 し て い ます.ここで 提示 さ れ て いる 情報 は 価値 と 知識 を 提供 し て い ます か と 思います.
