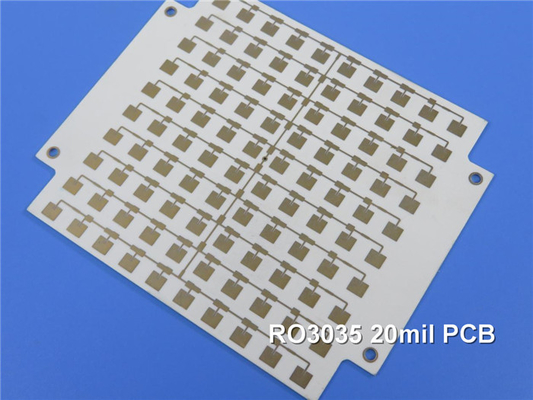

| ハイライト: | 青いソルダーマスク RO3035 RF PCB,20ml RO3035 RFPCB,双面型RO3035 RFPCB |
||
|---|---|---|---|
ロジャースのRO3035ラミナットをベースにした PCBを紹介します 陶器で満たされた PTFEベースの高周波回路材料ですこれらのラミナットは RO3000シリーズの一部であり,5Gの要求を満たすために特別に開発されています特殊な機能と利点により,このPCBは様々な最先端技術にとって理想的な選択肢です.
主要な特徴:
ロジャース RO3035 セラミックで満たされたPTFE複合材料:このPCBは,優れた機械特性と高周波性能で知られる高品質のRO3035ラミナットを利用しています.これらのセラミックで満たされたPTFE複合材は,多層ボード設計で信頼性の高い信号伝達と安定性を保証します.
印象的な電気特性: RO3035材料は,10 GHz/23°Cで3.5+/-0.05の介電常数 (Dk) を示し,正確な信号整合性を提供する.また,低散逸因子0を有する.0015 10 GHz/23°Cで信号損失を最小限に抑える.これらの特性により,30〜40GHzまでの高周波アプリケーションに適しています.
熱安定性および次元信頼性: RO3035基板は,熱分解温度 (Td) が500°Cを超え,優れた熱安定性を保証します.-55~288 °C (X軸) の範囲で低熱膨張係数 (CTE) を有している.: 17 ppm/°C,Y軸: 17 ppm/°C,Z軸: 24 ppm/°C) で,寸法安定性と信頼性を保証する.これは温度変化に敏感なアプリケーションに適しています.
| RO3035 典型的な値 | |||||
| 資産 | RO3035 | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 3.50±005 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| ダイレクトレクトル常数,ε設計 | 3.6 | Z | 8GHzから40GHz | 分相長法 | |
| 消耗因子,tanδ | 0.0015 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | -45歳 | Z | ppm/°C | 10 GHz -50°C150まで°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 次元安定性 | 0.11 0.11 |
X について Y |
mm/m | コンド A | IPC-TM-650 2 試行錯誤した2.4 |
| 容積抵抗性 | 107 | MΩ.cm | コンド A | IPC25.17.1 | |
| 表面抵抗性 | 107 | MΩ | コンド A | IPC25.17.1 | |
| 張力モジュール | 1025 1006 |
X について Y |
MPa | 23°C | ASTM D 638 |
| 水分吸収 | 0.04 | % | D48/50 | IPC-TM-650 2 試行錯誤した6.2.1 | |
| 特定熱量 | j/g/k | 計算した | |||
| 熱伝導性 | 0.5 | W/M/K | 50°C | ASTM D 5470 | |
| 熱膨張係数 (−55から288まで)°C) |
17 17 24 |
X について Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2 試行錯誤した4.4.1 |
| Td | 500 | °CTGA | ASTM D 3850 | ||
| 密度 | 2.1 | gm/cm3 | 23°C | ASTM D 792 | |
| 銅皮の強度 | 10.2 | イブ / イン. | 1オンス,EDC 溶接後浮遊 | IPC-TM 24.8 | |
| 炎症性 | V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ | ||||
多層ボード設計の利点:PCB の 均一 な 機械 特性 に よっ て,多層 板 の 設計 で 曲げ さ れ たり,信頼 性が 低下 し たり し ない よう に され ますエポキシガラスの多層ボードのハイブリッド設計と互換性があり,柔軟性や多用途性があります.
PCBの構成詳細:この2層の硬いPCBには,それぞれ35μm厚の銅層が2つあります.RO3035基板は30mil (0.762mm) の厚さで,回路の堅牢な基盤を提供します..完成板の厚さは0.8mmであり,外層の銅重量は1オンス (1.4ミリ) である. 経面塗装の厚さは20μmで,堅牢な電気接続を保証する.表面の仕上げはインベージョンゴールド溶接しやすさと耐腐蝕性が優れている.
PCB統計:このPCBには36つのコンポーネントと合計92つのパッドが含まれ,その中には62つのスルーホールパッドと30つのトップ表面マウント技術 (SMT) のパッドが含まれています.このパッドには53つのバイアスと5つのネットがあります.効率的な電気接続を可能にします板の寸法は 231.94mm x 135.65mm で,回路に十分なスペースを提供します.
品質基準と可用性:PCBは,高い品質と信頼性を保証するIPC-Class-2品質基準に準拠しています.この先進的な製品にアクセスできるようにする.
典型的な用途: RO3035ラミネートに基づくこのPCBは,高周波性能と熱安定性を要求するさまざまな用途に適しています.自動車用レーダーシステムなどグローバルポジショニング衛星アンテナ,セルラー通信システム (パワーアンプとアンテナ),無線通信パッチアンテナ,直接放送衛星,ケーブルシステムのデータリンク電源のバックプレーンです
RO3035ラミネートで製造された PCBは 卓越した性能や安定性 そして信頼性を 提供しています 高周波アプリケーションに特化したものですその先進的な機能で自動車レーダーや 衛星通信などに 取り組んでいる場合でもワイヤレス技術RO3035ベースのPCBの信頼性と効率性を体験する機会を逃さないでください. 世界中で簡単に利用できます.,世界中から顧客が簡単にアクセスし 便利に利用できるようにします
