| ハイライト: | 20ml PCB 周波数回路板,ENEPIG 周波数回路板,RO4730G3回路板 |
||
|---|---|---|---|
RO4730G3は 最先端の炭化水素/陶器/織物ガラス UL 94 V-0 アンテナグレードのラミネートです特殊な性能を提供しながら,伝統的なPTFEベースのラミネートに安価な代替品を提供するために設計されたRO4730G3は 優れたアンテナ性能に 必要な性能を備えています費用と機能の両方を最適化したいデザイナーにとって.
RO4730G3の主要な特徴:
1印象的な電気特性:
- 10GHzで3.0 +/-0.05の介電常数 (Dk): 信頼性の高い信号伝送と受信を保証する.
- 10GHz で 0.0028 の分散因子: 信号損失が低く,干渉が減少します.
- 34 ppm/°C の Dk の熱系数: 温度変動に伴い一貫した性能を可能にします.
- 熱膨張係数 (CTE) は銅に匹敵します. ストレスを最小限に抑え,PCBの整合性を保証します.
- Tg (ガラス移行温度) >280 °C:優れた熱安定性と信頼性を有します.
- 分解温度 (Td) 411 °C TGA:高温耐性を保証します.
2RO4730G3を区別する利点:
- 低負荷ダイレクトリック
*PIM (パッシブインターモジュレーション) の減少
* 信号の完全性を最適化するための低挿入損失.
- 単一のフィラー/閉ざされたマイクロボール:
*軽量:PTFE/ガラス材料より30%軽く,重量最適化設計が可能.
* 性能向上のために低密度
- 低Z軸CTE (<30ppm/°C) と高Tg (>280°C)
* 設計の柔軟性と自動化組立プロセスとの互換性
- TCDk が低い (<40 ppm/°C):
* 異なる温度条件下で一貫した回路性能
- 特製された熱性樹脂システム/フィラー:
製造の容易さとPTH (プレート・トゥー・ホール) プロセスの能力
- 環境に優しい
* 鉛のないプロセス互換性とRoHS準拠性

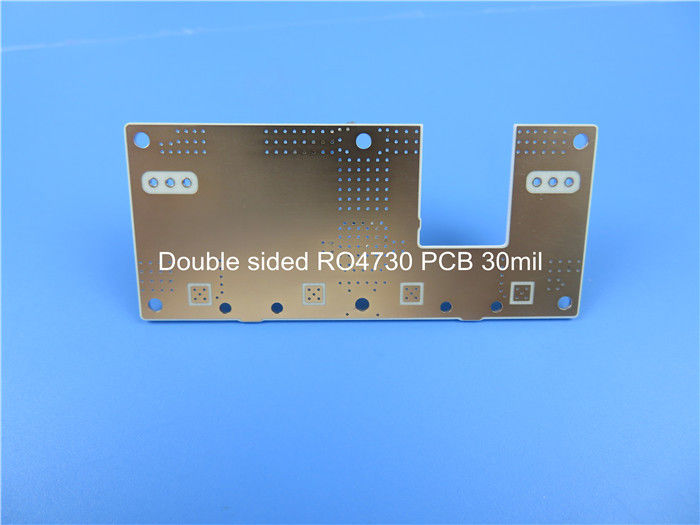

3PCB 製造 詳細:
- 銅層厚さ35μmの2層硬いPCB
- RO4730G3 0.508mm (20ミリ) のコア厚さ
- 0.6mmの板の厚さです
- 1オンス (1,4ミリ) 外層の銅重量
- 電気のないニッケル 電気のないパラジウム浸し金 (ENEPIG) 表面仕上げ
- 緑色溶接マスク 上下両層
- シルクスクリーンなし 清潔でミニマリストな外観
- 20μmの厚さで塗装する.
- 最低の痕跡は4/6ミリメートル
- 最小の穴の大きさは0.25mm
- 100%の電気テストは出荷前に行われます
| RO4730G3 典型的な値 | |||||
| 資産 | RO4730G3 | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 3.0±05 | Z | 10 GHz 23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| ダイレクトレクトル常数,ε設計 | 2.98 | Z | 1.7 GHzから5 GHz | 分相長法 | |
| 消耗因子,tanδ | 0.0028 | Z | 10 GHz 23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 2.5 GHz | |||||
| 熱系数 ε | +34 | Z | ppm/°C | -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 次元安定性 | <0.4 | X,Y | mm/m | etech +E2/150 °C の後に | IPC-TM-650 2 試行錯誤した4.39A |
| ボリューム抵抗性 (0.030") | 9 × 107 | MΩ.cm | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 表面抵抗性 (0.030") | 7.2 × 105 | MΩ | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| PIM | -165 だった | dBc | 50オーム0.060インチ | 43 dBm 1900 MHz | |
| 電気強度 (0.030") | 730 | Z | V/ml | IPC-TM-650 2 試行錯誤した5.6.2 | |
| 折りたたみの強さ MD | 181 (26.3) | パンプー (kpsi) | RT 労働力 | ASTM D790 | |
| CMD | 139 (20.2) | ||||
| 吸収量 | 0.093 | - | % | 48/50 | IPC-TM-650 2 試行錯誤した6.2.1 ASTM D570 |
| 熱伝導性 | 0.45 | Z | W/mK | 50°C | ASTM D5470 |
| 熱膨張係数 | 15.9 14.4 35.2 |
X について Y Z |
ppm/°C | -50°Cから288°C | IPC-TM-650 2 試行錯誤した4.4.1 |
| Tg | >280 | °C | IPC-TM-650 2 試行錯誤した4.24 | ||
| Td | 411 | °C | ASTM D3850 | ||
| 密度 | 1.58 | gm/cm3 | ASTM D792 | ||
| 銅皮の強度 | 4.1 | プリー | 1オンス ロプロEDC | IPC-TM-650 2 試行錯誤した4.8 | |
| 炎症性 | V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ | ||||
4PCB 統計:
- 構成要素: 29
- パッド総数:38
- トルーホールパッド: 22
- トップSMTパッド: 16
- 下のSMTパッド: 0
- バイアス: 17
- ネットワーク: 6
5品質基準,アートワーク,そして利用可能性:
- 品質基準:IPC2級,高い製造基準を保証する.
- 画像は Gerber RS-274-X で,正確な複製が可能です.
- 利用可能性:RO4730G3は世界中に利用可能で,PCBメーカーと設計者に簡単にアクセスできます.
| PCB 材料: | 炭水化物セラミック織物ガラス |
| 指定者: | RO4730G3 |
| ダイレクトリ常数: | 3.0 ±0.05 (プロセス) |
| 2.98 (設計) | |
| 層数: | 1 層 2 層 多層 |
| 銅の重量: | 0.5oz (17μm),1oz (35μm) |
| ラミネート厚さ (低プロファイル銅): | 5.7ミリ (0.145mm), 10.7ミリ (0.272mm), 20.7ミリ (0.526mm, 30.7ミリ (0.780mm), 60.7ミリ (1.542mm) |
| ラミネート厚さ (ED銅) | 20ミリ (0.508mm), 30ミリ (0.762mm), 60ミリ (1.524mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,インマージンチーン,インマージンシルバー,OSPなど |
6典型的な用途:
- 携帯電話基地局アンテナ: RO4730G3の優れた電気特性により,基地局アンテナにとって理想的な選択となり,携帯電話ネットワークにおける信頼性の高い通信を保証します.
結論として,ロジャース RO4730G3 PCBはアンテナアプリケーションのための信頼性があり,費用対効果があり,高性能なソリューションを提供します.環境に優しい特徴RO4730G3は,設計者がコストを最適化しながら最適なアンテナ性能を達成できるようにします.RO4730G3は優れた結果を得るためのPCB材料です.
