| 材料: | NT1医療機関 | 厚さ: | 10mil |
|---|---|---|---|
| 層数: | 2層 | 表面塗装: | 浸水金 |
| ハイライト: | 黒いシルクスクリーン 双面RFPCB,10ml 双面RFPCB,6035HTC 双面RFPCB |
||
RT duroid 6035HTC素材をベースにした RF PCBを導入します.これは,高電力 RFおよびマイクロ波アプリケーションのために特別に設計された例外的なソリューションです.最新の技術開発を活用するこのPCBは,高電力要求の理想的な選択になるような,比類のない機能と利点を提供しています.
ロジャース RT duroid 6035HTC 高周波回路材料は,高電力アプリケーションにおける卓越した性能で知られる陶磁製で満たされたPTFE複合材料です.熱を散らすのに優れているように設計されています効率的な熱管理を必要とするアプリケーションにとって優れた選択です. 標準RT duroid 6000製品よりもほぼ2.4倍高い熱伝導性を持つため,このPCBは最適な熱散を保証し,低温の動作を可能にします.高電源回路の性能と信頼性を最大化する.
このPCBの特徴の一つは,その印象的な介電性能である.それは10GHz/23°Cで3.5 +/-0.05のDK (介電常数) を誇っています.周波数範囲を広げるため,一貫して信頼性の高い信号伝播を保証する.10GHz/23°Cで0.0013の消耗因子により,最小限の信号損失と最適な高周波性能が保証されます.-66 ppm/°C の電解常数熱系数は,変動する温度環境でも安定した電気性能を保証します.
| NT2 標準値 | |||||
| 資産 | NT1 薬剤類 | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 3.50±005 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| ダイレクトレクトル常数,ε設計 | 3.6 | Z | 8 GHzから40 GHz | 分相長法 | |
| 消耗因子 | 0.0013 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | -66歳 | Z | ppm/°C | -50°C150まで°C | IPC-TM-650 mod 2 試行錯誤した5.5.5 |
| 容積抵抗性 | 108 | MΩ.cm | A について | IPC-TM-650, 2 つ5.17.1 | |
| 表面抵抗性 | 108 | MΩ | A について | IPC-TM-650, 2 つ5.17.1 | |
| 次元安定性 | -0.11 -008 | CMD MD | mm/m (マイル/インチ) | 0.030" 1オンスEDCホイール 厚さエッチ後"+E4/105 | IPC-TM-650 2 試行錯誤した4.39A |
| 張力モジュール | 329 244 | MD CMD | kpsi | 40時間 @23°C/50RH | ASTM D638 |
| 吸収量 | 0.06 | % | D24/23 | IPC-TM-650 2 試行錯誤した6.2.1 ASTM D570 | |
| 熱膨張係数 (-50°C288まで°C) | 19 19 39 | X Y Z | ppm/°C | 23°C/ 50% RH | IPC-TM-650 2 試行錯誤した4.41 |
| 熱伝導性 | 1.44 | W/m/k | 80°C | ASTM C518 | |
| 密度 | 2.2 | gm/cm3 | 23°C | ASTM D792 | |
| 銅皮の強度 | 7.9 | プリー | 20秒 @288°C | IPC-TM-650 2 試行錯誤した4.8 | |
| 炎症性 | V-0 | UL 94 | |||
| 鉛のないプロセスは互換性がある | そうだ | ||||
信頼性をさらに高めるため,RT duroid 6035HTCベースのPCBは,0. 06%の低水分吸収率を示しています.この機能は,電気性能に対する湿度の影響を最小限に抑え,湿った状態でも一貫した動作を保証しますさらに,PCBの熱伝導性は80°Cで1.44W/m/Kで,効率的な熱消散を促進します.低温で回路の動作を可能にし,部品の故障リスクを軽減する.
このPCBが提供するもう一つの重要な利点は,機械的な安定性です.CTE (熱膨張係数) はX軸とY軸で19ppm/°C,Z軸では39ppm/°Cです.温度変動中に PCB の構造的整合性を維持するこれは信頼性と長寿性を保証し,高耐久性を要求する困難な環境とアプリケーションに適しています.

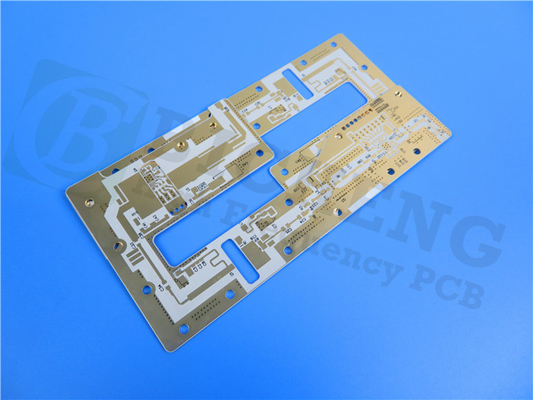

RT duroid 6035HTCベースのPCBの構造は,高電力の回路の要求に応えるように慎重に設計されています.各35μmの銅層の2層の硬いスタックアップが特徴です.優れた電導性を有する核は0.254mm (10ml) の厚さを持つRT duroid 6035HTC材料で構成されており,電気性能,熱管理,機械安定性のバランスを提供しています.完成板の厚さは0です.3mm,外層は1オンス (1,4ミリ) の完成銅重量があります.表面の仕上げは浸水金で,最適な導電性だけでなく耐腐蝕性も保証します.これによりPCBの寿命が延長される..
| PCB 材料: | セラミックで満たされたPTFE複合材料 |
| 名称: | NT1 電気自動車 NT1 電気自動車 NT1 電気自動車 NT1 |
| ダイレクトリ常数: | 3.50±005 |
| 層数: | 二重層,多層,ハイブリッドPCB |
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| ラミネート厚さ: | 10ミリ (0.254mm), 20ミリ (0.508mm), 30ミリ (0.762mm), 60ミリ (1.524mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,浸透銀,浸透鉛,OSPなど |
品質保証の観点から,このRFPCBは,信頼性とパフォーマンスの一貫性を保証するIPCクラス-2規格に準拠しています.厳格なテストと検査を経て 業界最高水準の品質と性能に 適合していることを確認しましたこの認証は,特に信頼性が極めて重要な重要な高電力アプリケーションで,心の平和と安心感を提供します.
RT duroid 6035HTCベースのRF PCBは,世界中のあらゆる場所で簡単に利用可能で,さまざまなプロジェクトやアプリケーションに便利なアクセスを保証します.世界規模での利用可能性により,様々な産業における高電力RFおよびマイクロ波システムの開発と導入が容易になりました通信,航空宇宙,防衛などです
卓越した材料特性,精密な構造,そして汎用的なアプリケーションにより,RT duroid 6035HTCベースのRF PCBは高電力RFおよびマイクロ波プロジェクトにとって究極のソリューションです.高功率 RF と マイクロ波 増幅器 で 広く 使われています高熱伝導性,低損失触角,熱安定性,最適な性能と長寿を必要とする要求の高いアプリケーションの好ましい選択になります.
RT duroid 6035HTCベースの RF PCBを組み込み 高電力回路設計を向上させ 卓越したパフォーマンスと信頼性を直接体験してください卓越した成果を出すための 優れた能力に頼る高性能のRFとマイクロ波のアプリケーションの勝利を保証します
