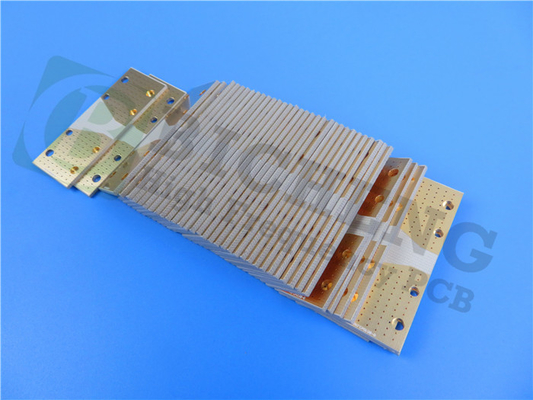

商品の詳細:
|
| 層数: | 4層 | 厚さ: | 2.7mm |
|---|---|---|---|
| 銅の重量: | 1オンス | 表面塗装: | 無鉛HASL |
| ハイライト: | 高周波RO3010 多層PCB,2.7mm RO3010 多層PCB,HASL 鉛のないRO3010 多層PCB |
||
新しいPCBを紹介します RO3010の先進的な回路材料で 現代の電子機器の要求を満たすためこの高性能PCBは 特殊な安定性と様々な周波数で幅広いアプリケーションを提供しています陶器で満たされたPTFE複合材料と 競争力のある価格により 私たちのPCBは サーキットの小型化と 量産プロセスにとって理想的な選択です
主要な特徴:
- 10GHz/23°Cで10.2+/-0.30の電解常数
- 10 GHz/23°C で 0.0022 の分散因子
- 低熱膨張系数 (−55〜288°C) それぞれ13ppm/°C (X),11ppm/°C (Y),16ppm/°C (Z)
- Td> 500°C
- 熱伝導性 0.95 W/mK
- 湿度 吸収率 0.05%
利点:
1拡張係数で銅に匹敵する 定量安定性
2量産プロセスにおけるラミネートの経済的な価格設定
3多層ボードの設計で使用するのに適しています.
| RO3010 典型的な値 | |||||
| 資産 | RO3010 | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 10.2±005 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| ダイレクトレクトル常数,ε設計 | 11.2 | Z | 8GHzから40GHz | 分相長法 | |
| 消耗因子,tanδ | 0.0022 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | - 395 | Z | ppm/°C | 10 GHz -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 次元安定性 | 0.35 0.31 |
X について Y |
mm/m | コンド A | IPC-TM-650 2 試行錯誤した2.4 |
| 容積抵抗性 | 105 | MΩ.cm | コンド A | IPC25.17.1 | |
| 表面抵抗性 | 105 | MΩ | コンド A | IPC25.17.1 | |
| 張力モジュール | 1902 1934 |
X について Y |
MPa | 23°C | ASTM D 638 |
| 水分吸収 | 0.05 | % | D48/50 | IPC-TM-650 2 試行錯誤した6.2.1 | |
| 特定熱量 | 0.8 | j/g/k | 計算した | ||
| 熱伝導性 | 0.95 | W/M/K | 50°C | ASTM D 5470 | |
| 熱膨張係数 (−55〜288°C) |
13 11 16 |
X について Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2 試行錯誤した4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| 密度 | 2.8 | gm/cm3 | 23°C | ASTM D 792 | |
| 銅皮の強度 | 9.4 | イブ / イン. | 1オンス,EDC 溶接後浮遊 | IPC-TM 24.8 | |
| 炎症性 | V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ | ||||

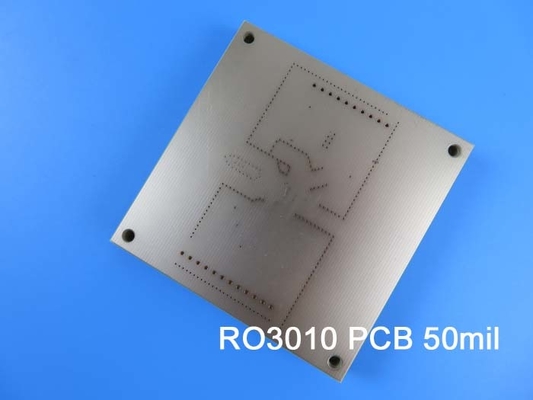

このPCBスタックアップは,銅層,ロジャースRO3010基板,プレプレグを含む2層硬い設計で構成されています.完成板厚さは2.7mmで銅重量は1オンス (1.4ml) の外層にPCBの寸法は 30mm x 30mm で,回路に十分なスペースを提供します.ボードは最低6/4ミリ / スペースの痕跡と最小0.35mmの穴のサイズをサポートします.経面塗装の厚さは 20 μm信頼性の高い接続を保証します
このPCBはHASLの鉛のない表面仕上げで 追加の処理の必要性を排除しています含まれていない品質と性能を保証するために,出荷前に,各PCBは100%電気テストを受けます.
2つのコンポーネント,5つのパッド,3つのバイアス,3つのネットで,PCBはIPC2級基準を満たすように設計されており,信頼性と業界基準の遵守を保証します.提供されたアートワークは,Gerber RS-274-X形式です.業界では広く受け入れられています
この汎用的なPCBは,以下を含む様々な分野で応用されています.
- 自動車用レーダー
- 衛星アンテナ
- 携帯電話通信システム - 電力増幅器とアンテナ
- 無線通信用のパッチアンテナ
- 直接放送衛星
- ケーブルシステムでのデータリンク
- リモートメーターリーダー
- パワーのバックプレーン
高品質のPCBは 世界中にすぐに送れるので どこにいても 先端技術にアクセスできます自動車レーダーアプリケーションに取り組んでいるかどうかグローバルポジショニング衛星アンテナ,セルラー通信システム,無線通信,直接放送衛星,ケーブルシステム,リモートメーターリーダー,またはパワーバックプレーン,RO3010 PCBは完璧な選択です信頼性,パフォーマンス,そして私たちのPCBソリューションの手頃な価格を体験し,あなたの電子デザインを簡単に生き生きとしましょう.
