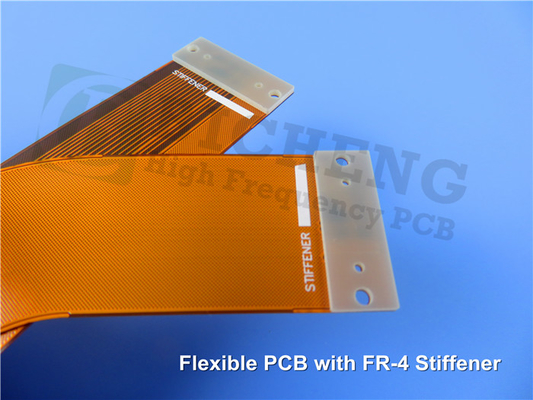

0.15mm 柔軟な回路 FR4 スティフナー 黄色 覆面 浸水 金

柔軟な回路板 (PCB) は 超高性能で 柔軟性を備えた 画期的な進歩をもたらします柔軟回路または柔軟な印刷回路板としても知られる伝統的な硬いPCBとは異なり 折り曲げ 曲げ 折り曲げ 折り曲げ 折り曲げ 折り曲げ 折り曲げ 折り曲げ 折り曲げ 折り曲げ 折り曲げ必要な形状やスペースの要求に応えるように電気回路設計の可能性に革命をもたらしました

この柔軟な回路の本質は,その3つの基本的な要素である:銅製の薄膜,介電材料,粘着剤にあります.これらのコンポーネントは 優れた性能と耐久性を提供するために 協働していますPCBは幅広い用途で不可欠なソリューションです

柔軟な回路板の主な目的は,印刷回路板と他のコンポーネントの間に信頼性の高い相互接続を確立することです.表面マウント技術 (SMT) の部品をマウントするための3次元基板として機能する.さらに,これらの回路は動的折りたたみに対応できる.要求の高い環境でも一貫したパフォーマンスを確保するさらに,柔軟性/硬度回路ボードにシームレスに統合され,その多用性をさらに拡大します.

柔軟な回路には,4つの基本的なタイプがあり,それぞれが特定の要求に合わせられています.

1単面柔軟回路:薄くて柔軟なベース材料を用いて,銅製のホイルが粘着剤を使用してラミネートされます.完成回路には,しばしば銅側に粘着されたカバーコートがあります.強化された保護と隔熱を提供.

2双面柔軟回路:このタイプは,薄くて柔軟なベース材料で構成され,両側に銅製ホイルがラミネートされています.回路 の 外側 に は,通常 覆い 面 が 付着 し て い ます銅層をさらに強化する

3多層柔軟回路:複数の薄くて柔軟なベースラミナートと銅ホイルで構成され,これらの回路は接着剤を使用して一緒にラミナートされています.耐久性 を 高める ため に 外側 に 覆い 覆い が 追加 さ れ ます.

4柔軟な回路は,柔軟な回路が重いコンポーネントやコネクタを支える必要がある場合,強化が必要になります.これは固化剤を結合することによって達成されます.ポリマイドの余分な層やガラス/エポキシラミネートなど指定区域へ

この柔軟な回路板は,シェンギのSF201シリーズポリアミド材料を用いて作られています.3未満の介電常数を含む.7 10GHzで散乱因子0.01未満.12.5um,20umおよび25umの厚さで入手可能であり,12um,18um,35,70umの銅オプションもあります.これらの材料は,優れた溶接信頼性を保証します化学的耐性がある

柔軟性と電気特性により,柔軟性のある回路板は様々な用途で優れた性能を保証します.安全な接続を確保し,故障リスクを最小限に抑える耐久性のある化学物への耐久性も 高い安全基準も満たしていますハロゲンを含まないもので,EU RoHS指令に準拠している,Pb,Hg,Cd,Cr6+,PBB,PBDEなどの有害物質を含まない.

このPCBの構造の詳細は 精巧な工学と信頼性を強調します 260mm × 5mm のボードの寸法で +/- 0.15mm の精度でそれは回路の必要性のためにコンパクトで多用途のソリューションを提供しています3/3mm の最小の痕跡と空間は,正確な回路設計を保証し,0.3mm の最小の穴のサイズは,さまざまなコンポーネントとの互換性を提供します.1オンス (1オンス).4ミリ) の外層の銅重さにより,最適な性能と耐久性を保証します.浸水金による表面仕上げは優れた伝導性と耐腐蝕性を保証します.追加の詳細は,黄色いカバーレイ上部と下部の溶接マスクを含む透明なラベルを貼るための白いシートスクリーンと,品質保証のために出荷前に実施された100%の電気テストです.

12つのコンポーネントと35のパッドで この柔軟な回路板は 様々な用途で 多用性があります コンピュータ,携帯電話,デジタルカメラ,ビデオレコーダー,フラットパネルディスプレイなど自動車用電子機器このPCBの適応性と信頼性が 最先端技術にとって好ましい選択となっています

柔軟性,耐久性,耐久性,耐久性,耐久性,耐久性,耐久性,耐久性,耐久性,耐久性,複雑な電子システムに不可欠なソリューションですこのPCBは,幅広い用途と細心の施工により,様々な産業におけるイノベーションに道を開き,信頼性と効率性の高い電子性能を保証します.
