| MOQ: | 1pcs |
| 価格: | USD9.99-99.99/PCS |
| 標準パッケージ: | 掃除袋+カートン |
| 配達期間: | 8~9 営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS / 月 |
TMM6素材のPCBを紹介します高層塗装透孔ストライプラインおよびマイクロストライプアプリケーションのための信頼性と性能を提供するために設計された最先端のセラミック熱固性ポリマー複合材料です陶器と伝統的なPTFEマイクロ波回路ラミナットの利点の両方を提供し,TMM6は,これらの材料と通常関連付けられている専門的な生産技術への必要性を排除します.単一の介電常数 (Dk) をその製品ファミリーの他の材料と比較するとTMM6はマイクロ波PCB技術の新しい基準を設定しています
主要な特徴:
- 10GHzで6.0+/-0.08の介電常数 (Dk) は,正確な信号伝播を保証する.
10GHzで消耗因子 0.0023 信号損失を最小限に抑え 性能を最適化します
- - 11 ppm/°K の熱系数 Dk は,例外的な熱安定性を提供します.
- 熱膨張係数は,信頼性の高い動作のために銅にマッチします.
- 分解温度 (Td) 425 °C TGAは高温耐性を保証します.
- 0.72W/mk の熱伝導性は効率的な熱消散を可能にします.
- 厚さ0.0015から0.500インチで デザインの多様性を提供します
利点:
TMM6 PCBは,その信頼性と機能性を向上させる一連の利点を提供しています.
- 機械的性能は,スリープと冷却流に耐性があり,長期耐久性を保証します.
- 化学薬品に耐性があり,製造中の損傷を軽減します
- 耐熱性樹脂をベースに 信頼性の高い線結合を可能にします
- 一般的なPCBプロセスと互換性があり,柔軟で操作が簡単です
| 資産 | TMM6 | 方向性 | 単位 | 条件 | 試験方法 | |
| ダイレクトリコンスタンット,ε プロセス | 6.0±008 | Z | 10 GHz | IPC-TM-650 2 試行錯誤した5.5.5 | ||
| ダイレクトレクトル常数,ε設計 | 6.3 | - | - | 8GHzから40GHz | 分相長法 | |
| 消耗因子 (プロセス) | 0.0023 | Z | - | 10 GHz | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 変電圧の熱系数 | -11 | - | ppm/°K | -55°Cから125°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 断熱抵抗 | >2000年 | - | ほら | C/96/60/95 について | ASTM D257 | |
| 容積抵抗性 | 2 × 10^8 は | - | モーム.cm | - | ASTM D257 | |
| 表面抵抗性 | 1 x 10^9 | - | ほら | - | ASTM D257 | |
| 電気強度 (介電強度) | 362 | Z | V/ml | - | IPC-TM-650 方法 25.6.2 | |
| 熱特性 | ||||||
| 分解温度 (Td) | 425 | 425 | °CTGA | - | ASTM D3850 | |
| 熱膨張係数 - x | 18 | X について | ppm/K | 0~140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 熱膨張係数 - Y | 18 | Y | ppm/K | 0~140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 熱膨張係数 - Z | 26 | Z | ppm/K | 0~140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 熱伝導性 | 0.72 | Z | W/m/K | 80 °C | ASTM C518 | |
| メカニカルプロパティ | ||||||
| 熱ストレス後の銅皮の強度 | 5.7 (1.0) | X,Y | 1lb/インチ (N/mm) | 溶接後浮遊 1オンス EDC | IPC-TM-650 方法 24.8 | |
| 折りたたみの強度 (MD/CMD) | 15.02 | X,Y | kpsi | A について | ASTM D790 | |
| 折りたたみのモジュール (MD/CMD) | 1.75 | X,Y | MPSI | A について | ASTM D790 | |
| 物理 的 な 特質 | ||||||
| 水分吸収 (2X2) | 1.27mm (0.050") | 0.06 | - | % | D/24/23 | ASTM D570 |
| 3.18mm (0.125インチ) | 0.2 | |||||
| 特殊重力 | 2.37 | - | - | A について | ASTM D792 | |
| 固有熱容量 | 0.78 | - | J/g/K | A について | 計算した | |
| 鉛のないプロセスは互換性がある | はい | - | - | - | - | |

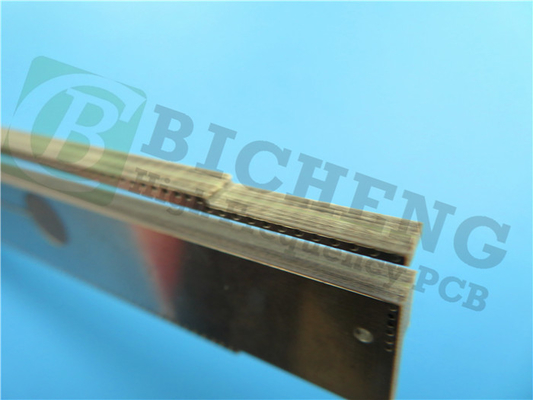

PCB スタックアップと製造の詳細:
このPCBには2層の硬いPCBスタックアップがあり,簡潔さと汎用性を提供します. 構成詳細は以下のとおりです:
- Copper_layer_1: 効率的な信号伝導のために35μm
- ロジャーズTMM6コア: 0.635mm (25ミリ) 最適な電気性能のために.
- Copper_layer_2: 35 μm 安定した信号性能のために.
各PCBは56.04mm×53.18mmのボードサイズで,一貫した寸法を確保するために,+/-0.15mmの狭い許容度で製造されています.4/4mls の最小追跡/空間能力は,複雑な回路設計と効率的なルーティングを可能にします. 0.3mmの最小穴サイズは,部品の配置に汎用性を提供します. ブラインドバイアスの欠如は,構造的整合性を維持しながら製造プロセスを簡素化します.
完成板の厚さ0.7mmは耐久性とコンパクト性のバランスをとります.外層は1オンス (1.4ミリ) の銅の重さを持っています.優れた伝導性と信号の整合性を確保する20μm のバイアプレート厚さで,信頼性の高い電気接続がPCB全体に確立されます.浸し銀 の 表面 仕上げ は 導電 性 を 強化 し,酸化 に 対し て 保護 する上下にはシルクスクリーンやソルダーマスクはありませんが,これは清潔で障害のない PCB 表面を可能にします.
最高品質を保証するために 各PCBは出荷前に 100%の電気テストを受け 厳格な性能基準を満たしていることを保証しますTMM6 恒温型マイクロ波PCBは,信頼性のあなたの電子設計を力づける準備ができています精度と効率的な信号伝達です
| PCB 材料: | セラミック,炭水化物,熱耐性ポリマー複合物 |
| 名称: | TMM6 |
| ダイレクトリ常数: | 6 |
| 層数: | 二重層,多層,ハイブリッドPCB |
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| ラミネート厚さ: | 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil(0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil(1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35mm), 275ミリ (6.985mm), 300ミリ (7.62mm), 500ミリ (12.7mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,OSP,浸透性チーン,浸透性銀,純金塗装など |
PCB統計:
- 構成要素: 16
- パッド総数: 33
- トルーホールパッド: 23
- トップSMTパッド: 10
- 下のSMTパッド: 0
- バイアス: 15
- ネットワーク: 3
アートワークと品質
このPCBは,IPC-Class-2品質基準を満たすGerber RS-274-Xアートワークで供給されています.それは,さまざまなアプリケーションへのアクセシビリティを保証する,世界中で製造され,利用できます.
典型的な用途:
TMM6 PCBは,以下を含む幅広い用途に適しています.
- RFとマイクロ波回路
- パワー増幅機と組み合わせ機
- フィルターとカップラー
- 衛星通信システム
- 全球定位システム (GPS) のアンテナ
- アンテナをパッチ
- 変電極化器とレンズ
- チップテスト機
TMM6 サーモセットマイクロ波PCBの信頼性と性能を体験し 電子設計の新たな可能性を開きます
|
|
