商品の詳細:
お支払配送条件:
|
| 材料: | RO4350B | PCBのサイズ: | 53.18mm x 76.04mm=1PCS, +/- 0.15mm |
|---|---|---|---|
| 銅の重量: | 1オンス (1.4ミリ) の外層 | 表面塗装: | 浸漬銀 |
| 層数: | 2層 | PCB 厚さ: | 30mL |
| ハイライト: | 30ミリ 浸透銀 PCB回路,RO4350B PCB,浸透銀2層PCB |
||

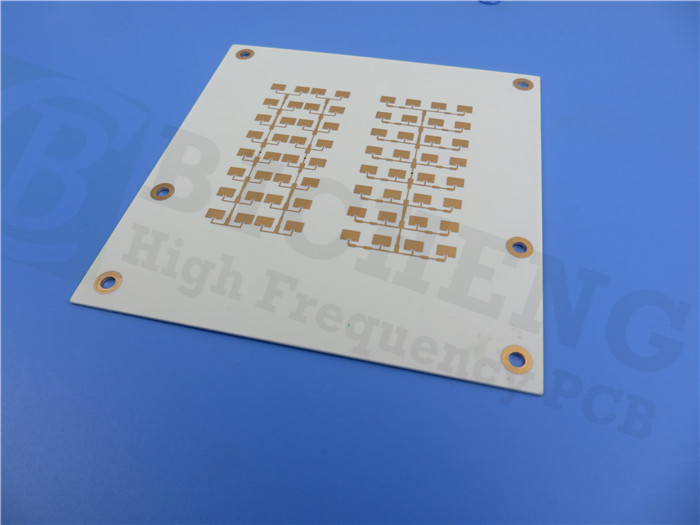

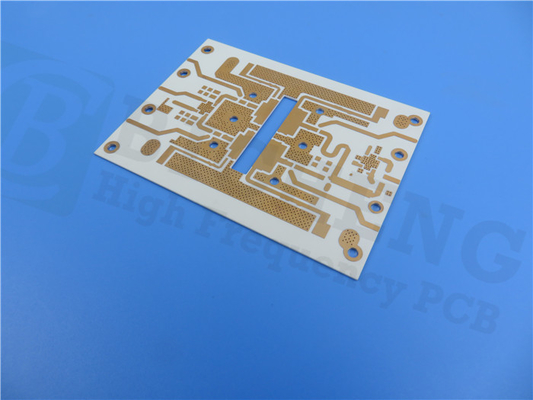

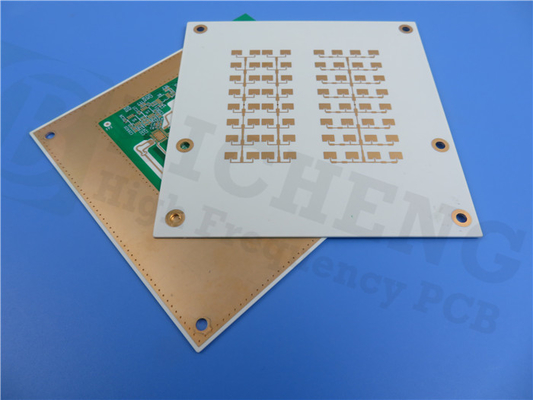

RO4350B素材を搭載した PCBを紹介します 高性能回路設計のための最先端のソリューションです優れた電気性能と 費用対効果の高い製造プロセスこのPCBは幅広い用途に理想的な選択です
RO4350Bラミナットは,独占の織物ガラス強化炭化水素/セラミクで構成されています.PTFE/織物ガラス材料に似た電気性能とエポキシ/ガラスの製造可能性の利点これらのラミナットは,低損失を維持しながら,標準的なエポキシ/ガラスラミナットと同じ加工方法を使用しながら,電解常数 (Dk) を厳格に制御することを保証します.従来のマイクロ波ラミネートと比較してRO4350Bラミナットは,費用のほんの一部で入手可能で,PTFEベースの材料のように特別な穴の処理や取り扱いの手順を必要としません. さらに,UL 94 V-0を評価されています.,活性装置や高功率RF設計に適している.
RO4350B材料の主要な利点の1つは,銅と密接に一致する熱膨張係数 (CTE) です.この特性により,優れた寸法安定性があります.混合型電解多層板 (MLB) の構造に最適な選択肢ですRO4350Bラミナットの低Z軸CTEは,厳しい熱ショックアプリケーションでも,信頼性の高い塗装された透孔品質を保証します. さらに,材料の高ガラス移行温度 (Tg) は 280°C (536°F) 以上拡張特性が回路処理温度範囲全体で安定していることを保証します.
主要な特徴:
- ダイレクトリ常数 (Dk): 10GHz/23°Cで3.48 +/- 0.05
- 分散因子:0.0037 10GHz/23°C で
- 熱伝導性: 0.69 W/m/°K
- X軸CTE: 10ppm/°C,Y軸CTE: 12ppm/°C,Z軸CTE: 32ppm/°C
- 高Tg値: >280°C
- 低水吸収: 0.06%
| RO4350B 典型的な値 | |||||
| 資産 | RO4350B | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 3.48±005 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| ダイレクトレクトル常数,ε設計 | 3.66 | Z | 8〜40 GHz | 分相長法 | |
| 消耗因子 | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | +50 | Z | ppm/°C | -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 容積抵抗性 | 1.2 × 1010 | MΩ.cm | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 表面抵抗性 | 5.7×109 | MΩ | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 電力の強さ | 31.2 ((780) | Z | Kv/mm ((v/ml) | 0.51mm ((0.020") | IPC-TM-650 2 試行錯誤した5.6.2 |
| ストレンジルモジュール | 16767 (((2,432) 14,153 ((2,053) |
X について Y |
MPa (kS) | RT 労働力 | ASTM D 638 |
| 張力強度 | 203 (※29.5) 130(18.9) |
X について Y |
MPa (kS) | RT 労働力 | ASTM D 638 |
| 折りたたみ力 | 255 (37) |
MPa (KPSI) |
IPC-TM-650 2 試行錯誤した4.4 | ||
| 次元安定性 | <0.5 | X,Y | mm/m (ミリ/インチ) |
エッチ+E2/150°C後 | IPC-TM-650 2 試行錯誤した4.39A |
| 熱膨張係数 | 10 12 32 |
X について Y Z |
ppm/°C | -55°Cから288°C | IPC-TM-650 2 試行錯誤した4.41 |
| Tg | >280 | °C TMA | A について | IPC-TM-650 2 試行錯誤した4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| 熱伝導性 | 0.69 | W/M/oK | 80°C | ASTM C518 | |
| 水分吸収 | 0.06 | % | 48時間潜水 0.060" サンプル温度 50°C |
ASTM D 570 | |
| 密度 | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
| 銅皮の強度 | 0.88 (5.0) |
N/mm (PLI) |
溶接後 フロー 1オンス EDC フィルム |
IPC-TM-650 2 試行錯誤した4.8 | |
| 炎症性 | (3)V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ | ||||
このPCBは性能と信頼性のために最適化されており,さまざまなアプリケーションに最適な選択となっています.スタックアップは3つの層で構成されています.銅層1,ロジャースRO4350Bコア,銅層2効率的な信号伝送のための堅固で頑丈な電導体を供給します. 私たちのPCBの核心には,厚さ0のロジャースRO4350B材料があります.762mm (30ミリ)この層は底部電導体として機能します.信号の整合性や電磁互換性を向上させるため,追加のルーティングオプションを提供し,固い地面平面を提供する.
PCB 製造詳細:
板の寸法: 53.18mm × 76.04mm (1PCS), +/- 0.15mm
- 最低の痕跡/スペース: 4/4ミリ
- 最小穴の大きさ: 0.35mm
- ブラインドバイアスなし
- 完成板 厚さ: 0.8mm
- 完成銅 重量: 1オンス (1.4ミリ) 外層
厚さ: 20 μm
- 表面塗装: 浸水銀
- トップ シルクスクリーン:
- 下のシルクスクリーン:
- トップソールドマスク:
- 底の溶接マスク:
- 100% 輸送前に実行された電気テスト
PCB統計:
- 構成要素: 12
- パッド合計: 65
- トルーホールパッド: 33
- トップSMTパッド: 32
- 下のSMTパッド: 0
- バイアス: 31
- ネットワーク: 3
提供された絵画:ゲルバー RS-274-X
品質基準:IPCクラス2
使用可能:このPCBは 世界中に輸送可能で 高品質なソリューションに 簡単にアクセスできます
典型的な用途:
- 携帯電話基地局アンテナとパワーアンプ
- RF識別タグ
- 自動車用レーダーとセンサー
- LNBは直接放送衛星
卓越した電気性能,コスト効率,様々なアプリケーションとの互換性により,私たちのRO4350B PCBは高性能回路設計のための信頼できる選択です.この 進歩 し た 素材 の 益 を 体験 し,電子 プロジェクト を 新しい レベル に 上げ て ください.
