商品の詳細:
|
| 材料: | AD250C | PCBのサイズ: | 196mm x 162mm=1PCS, +/- 0.15mm |
|---|---|---|---|
| 銅の重量: | 1オンス (1.4ミリ) の外層 | 表面塗装: | 浸水金 |
| 層数: | 2層 | PCB 厚さ: | 30ミリ |
| ハイライト: | 双面PCB浸透金塗装,AD250C PCB浸透金塗装,30ml PCB 浸透金塗装 |
||

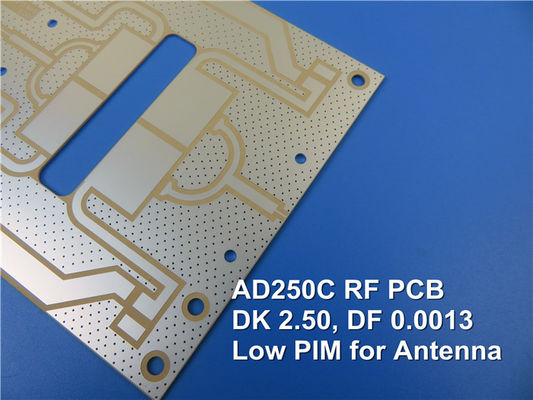

新しいPCBを紹介します AD250C商用マイクロ波とRFPCBは革新的なロジャース AD250Cラミネート材料で構築された 最先端の印刷回路板です特別に電信インフラストラクチャのために設計されたものこのPCBは,卓越した性能とコスト効率を備えており,幅広い用途に最適です.
主要な特徴:
1. ロジャース AD250C 織物ガラス強化PTFEアンテナグレードラミネート: PCBは高品質の材料を使用して構築され,耐久性と信頼性を保証します.
2制御された電圧不変: 2.5 の電圧不変と 10 GHz/23°C の狭い耐久性により,AD250C PCB は一貫した予測可能な回路性能を提供します.
3低損失タンジェント:PCBは10GHzで低損失タンジェント <0.002を誇るため,典型的な無線周波数帯で優れた回路性能が得られる.
4高温耐性:分解温度 (Td) が500°Cを超えると,AD250C PCBは極端な熱条件下でもその整合性を維持します.
5湿度吸収:PCBは湿度吸収率がわずか0.04%で,長期の信頼性と安定性を保証します.
6卓越した次元安定性:AD250C PCBは例外的な次元安定性を提供し,繰り返しの回路性能と製造生産性の向上をもたらします.
7非常に低いPIM: 30mHz,1900MHzで印象的なPIM評価 -159dBcで,このPCBは優れたアンテナパフォーマンスを提供し,PIMに関連する問題に関連した出力損失を最小限に抑えます.
| 電気特性 | AD250C | 単位 | 試験条件 | 試験方法 | |
| PIM (30ml/60ml) | -159/-163 試聴する | dBc | 1900MHzで反射された 43dBmのスキャプトーン,S1/S1 | ロジャース 内部 50オーム | |
| ダイレクトリ常数 (プロセス) | 2.52 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2 について5.5.5 (IPC TM-650 2.5.5.3) |
| 介電常数 (設計) | 2.50 | - | C-24/23/50 | 10 GHz | マイクロストライプ差相長 |
| 消耗因子 (プロセス) | 0.0013 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2 について5.5.5 |
| 変電圧の熱系数 | -117 | ppm/oC について | 0°Cから100°C | 10 GHz | IPC TM-650 2 について5.5.5 |
| 容積抵抗性 | 4.8×108 | モーム-cm | C-96/35/90 について | - | IPC TM-650 2 について5.17.1 |
| 表面抵抗性 | 4.1×107 | ほら | C-96/35/90 について | - | IPC TM-650 2 について5.17.1 |
| 電気強度 (介電強度) | 979 | V/ml | - | - | IPC TM-650 2 について5.6.2 |
| ダイレクトリック分解 | >40 | kV | D-48/50 | X/Y方向 | IPC TM-650 2 について5.6 |
| 熱特性 | |||||
| 分解温度 (T)d) | >500 | ̊C | 2時間105°C | 5% 減量 | IPC TM-650 2 について3.40 |
| 熱膨張係数 - x | 47 | ppm/ ̊C | - | -55°Cから288°C | IPC TM-650 2 について4.41 |
| 熱膨張係数 - y | 29 | ppm/ ̊C | - | -55°Cから288°C | IPC TM-650 2 について4.41 |
| 熱膨張係数 - z | 196 | ppm/ ̊C | - | -55°Cから288°C | IPC TM-650 2 について4.41 |
| 熱伝導性 | 0.33 | W/mK | - | z方向 | ASTM D5470 |
| デラミネーション の 時 | >60 | 分数 | 受け取ったまま | 288 ̊C | IPC TM-650 2 について4.24.1 |
| メカニカルプロパティ | |||||
| 熱ストレス後の銅皮の強度 | 2.6 生産量 |
N/mm (lbs/in) | 10s @288 ̊C | 35 μmのフィルム | IPC TM-650 2 について4.8 |
| 折りたたみの強度 (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | 25°C ± 3°C | - | ASTM D790 |
| 張力強度 (MD/CMD) | 6.0/5.6 (41.4/38.6) | MPa (ksi) | 23°C/50% RH | - | ASTM D3039/D3039-14 |
| フレックスモジュール (MD/CMD) | 885/778 (6,102/5,364) | MPa (ksi) | 25°C ± 3°C | - | IPC-TM-650 試験方法 24.4 |
| 次元安定性 (MD/CMD) | 0.02/006 | ミル/インチ | エッチ + 焼いた後 | - | IPC-TM-650 2 試行錯誤した4.39a |
| 物理 的 な 特質 | |||||
| 炎症性 | V-0 | - | - | - | UL-94 |
| 水分吸収 | 0.04 | % | E1/105 +D48/50 | - | IPC TM-650 2 について6.2.1 |
| 密度 | 2.28 | g/cm3 | C-24/23/50 | - | ASTM D792 |
| 固有熱容量 | 0.813 | J/g°K | 105°Cで2時間 | - | ASTM E2716 |
利点:
1優れたアンテナ効率:AD250C PCBは,アンテナアプリケーションで最適なパフォーマンスを確保するより高いアンテナ効率を可能にします.
2. 繰り返す回路性能: 制御された介電常数と陶器組成のおかげで,このPCBは,異なる温度条件でも繰り返す回路性能を提供します.
3強化されたDk安定性:PCBのセラミックコンポーネントは,温度変化中により高いレベルの電解常数 (Dk) の安定性に貢献し,一貫した動作を保証します.

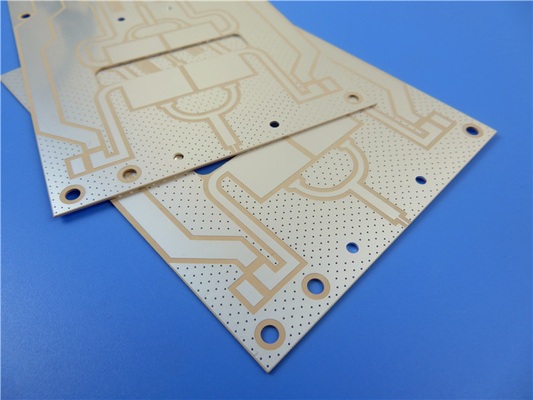

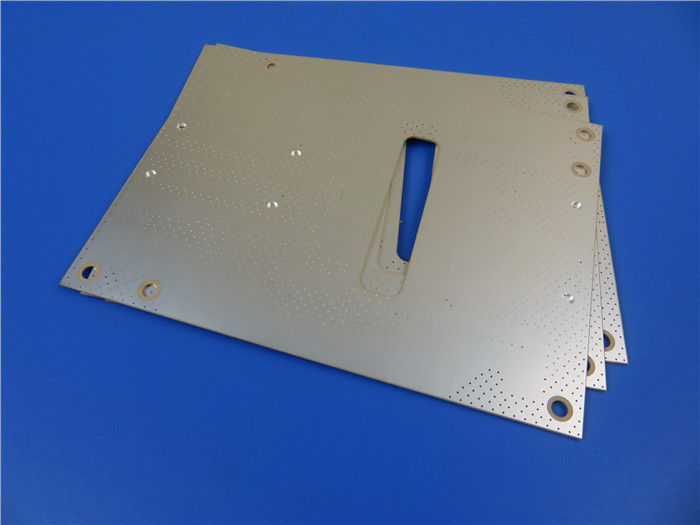

PCB スタックアップと建設:
このPCBは,両側に銅層が付いている2層硬いPCBである.上と下には35μmの銅層があり,0.762mm (30ml) AD250Cラミネートをサンドイッチする.完成板の厚さは0です.8mm,外層は1オンス (1.4ミリ) の銅重さ.バイアスは20μmの塗装厚さ.表面仕上げは浸透金,優れた伝導性と耐腐蝕性注目すべきは,PCBには上側も下側もシルクスクリーンがないことです.
| PCB 材料: | PTFE ベースの繊維ガラス/セラミックで満たされた複合材料 |
| 名称: | AD250C |
| ダイレクトリ常数: | 2.50 (10 GHz) |
| 消耗因子 | 0.0013 (10 GHz) |
| 層数: | 双面PCB,多層PCB,ハイブリッドPCB |
| 銅の重量: | 1オンス (35μm),2オンス (70μm) |
| 介電体厚さ | 20ミリ (0.508mm), 30ミリ (0.762mm), 60ミリ (1.524mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 浸透金 (ENIG),HASL,浸透銀,浸透锡,OSP,ENEPIG,赤銅,純金塗装など |
PCBの仕様:
- 板の寸法: 196mm x 162mm
- 最低痕跡/スペース: 5/5ミリ
- 最小穴の大きさ: 0.3mm
- 盲点はない
-100%電気テスト:各PCBは出荷前に包括的な電気テストを受け,品質と信頼性を保証します.
PCB統計:
- 構成要素: 81
- パッド総数: 228
- トルーホールパッド 97
- トップSMTパッド: 131
- 下のSMTパッド: 0
- バイアス 132
- ネットワーク: 4
受け入れられた基準と利用可能性:
このPCBはIPC2級規格に準拠しており 高品質の製造と性能を保証しています異なる地域の顧客が簡単にアクセスできるようにする.
典型的な用途:
AD250C PCBは,以下を含む様々な用途に適しています.
- 携帯電話インフラストラクチャの基地局アンテナ
- 自動車用テレマティックアンテナシステム
- 商用衛星ラジオアンテナ
AD250C 商用マイクロ波とRF PCBの卓越した性能と信頼性を体験してくださいこのPCBは,無線通信インフラストラクチャを 卓越した効率と安定性で 強化します..
