商品の詳細:
お支払配送条件:
|
| 材料: | RT/Duroid 5880 | PCBのサイズ: | 35mm x 70mm = 1PCS, +/- 0.15mm |
|---|---|---|---|
| 銅の重量: | 1オンス (1.4ミリ) の外層 | 表面塗装: | 液浸の錫 |
| 層数: | 2層 | PCB 厚さ: | 0.2 mm |
| ハイライト: | 1OZ RF回路 PCB,浸透式チン RF回路 PCB,5ml RT 硬化物 5880 PCB |
||
RT/Duroid 5880のラミネートに 新品のPCBを導入しますPTFE複合材とガラスマイクロファイバーを組み合わせて,高周波およびブロードバンドアプリケーションで卓越した性能を提供します.このPCBは,低ダイエレクトリック常数 (Dk) と低ダイエレクトリック損失により,現代電子システムの最も厳しい要求に応えるように設計されています.
RT/デュロイド 5880ラミナットは,電解常数 2.2 と 10 GHz/23°C の狭い許容量 0.02 を備えています.これは一貫して信頼性の高い信号伝送を保証します.高周波操作を精密かつ正確に可能にする10GHzで消耗因子0.0009で このPCBは エネルギー損失を最小限に抑え 信号の整合性を最大化します
高周波アプリケーションでは熱安定性が重要な要素であり,RT/duroid 5880はこの点で優れている.これは -125ppm/°Cの温度定数 (TCDk) を誇っています.異なる温度条件で安定した性能を保証する0.02% の低水分吸収は,高湿度環境でも,その卓越した信頼性に貢献します.
| NT1 標準値 NT1 標準値 | ||||||
| 資産 | NT1 電気自動車 | 方向性 | 単位 | 条件 | 試験方法 | |
| ダイレクトリコンスタンット,ε プロセス | 2.20 2.20±0.02スペック |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 25.5.5 |
|
| ダイレクトレクトル常数,ε設計 | 2.2 | Z | N/A | 8GHzから40GHz | 分相長法 | |
| 消耗因子,tanδ | 0.0004 0.0009 |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 25.5.5 |
|
| 熱系数 ε | -125 | Z | ppm/°C | -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 容積抵抗性 | 2 × 107 | Z | モームcm | C/96/35/90 について | ASTM D 257 | |
| 表面抵抗性 | 3 × 107 | Z | ほら | C/96/35/90 について | ASTM D 257 | |
| 特定熱量 | 0.96(0.23) | N/A | j/g/k (カロリー/g/c) |
N/A | 計算した | |
| 張力モジュール | 23°Cで試験する | 100°Cでの試験 | N/A | MPa (kpsi) | A について | ASTM D 638 |
| 1070 (((156) | 450 ((65) | X について | ||||
| 860 (((125) | 380 ((55) | Y | ||||
| 極限 の ストレス | 29(4.2) | 20(2.9) | X について | |||
| 27(3.9) | 18(2.6) | Y | ||||
| 究極 の ストレス | 6 | 7.2 | X について | % | ||
| 4.9 | 5.8 | Y | ||||
| 圧縮モジュール | 710(103) | 500 (((73) | X について | MPa (kpsi) | A について | ASTM D 695 |
| 710(103) | 500 (((73) | Y | ||||
| 940(136) | 670 ((97) | Z | ||||
| 極限 の ストレス | 27(3.9) | 22(3.2) | X について | |||
| 29 (5.3) | 21(3.1) | Y | ||||
| 52 (7.5) | 43 (6.3) | Z | ||||
| 究極 の ストレス | 8.5 | 8.4 | X について | % | ||
| 7.7 | 7.8 | Y | ||||
| 12.5 | 17.6 | Z | ||||
| 水分吸収 | 0.02 | N/A | % | 0.62" ((1.6mm) D48/50 | ASTM D 570 | |
| 熱伝導性 | 0.2 | Z | W/m/k | 80°C | ASTM C 518 | |
| 熱膨張係数 | 31 48 237 |
X について Y Z |
ppm/°C | 0〜100°C | IPC-TM-650 2 試行錯誤した4.41 | |
| Td | 500 | N/A | °C TGA | N/A | ASTM D 3850 | |
| 密度 | 2.2 | N/A | gm/cm3 | N/A | ASTM D 792 | |
| 銅皮 | 31.2 ((5.5) | N/A | プレス (N/mm) | 1oz ((35mm) EDCフイル 溶接水面の後 |
IPC-TM-650 2 試行錯誤した4.8 | |
| 炎症性 | V-0 | N/A | N/A | N/A | UL 94 | |
| 鉛のないプロセス 互換性 | そうだ | N/A | N/A | N/A | N/A | |
RT/duroid 5880 PCB は,幅広い周波数範囲で均一な電気特性を持ち,様々な高周波アプリケーションに適しています.同位素性により,簡単に切断できます.形作る材料は,切削や塗装のエッジや穴に使用される溶媒や反応剤に耐性があります.耐久性と長寿性をさらに高めること.
RT/Duroid 5880は業界で信頼され 証明された材料です 強化されたPTFE材料の中で 最低の電気損失を 提供しています最適な性能と信号の整合性を確保する.

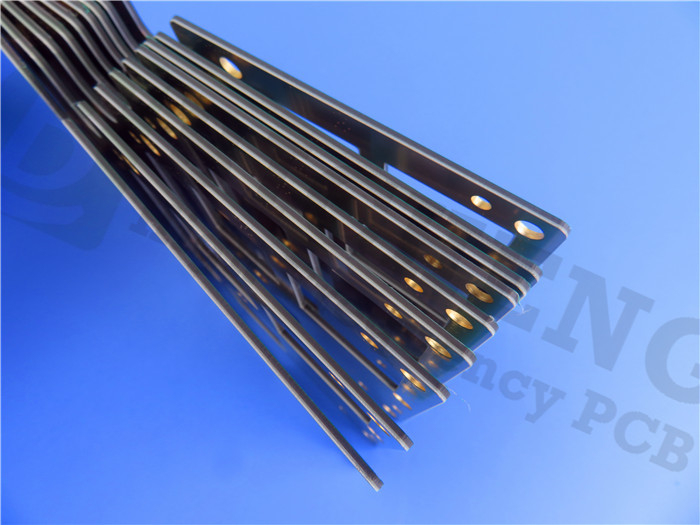

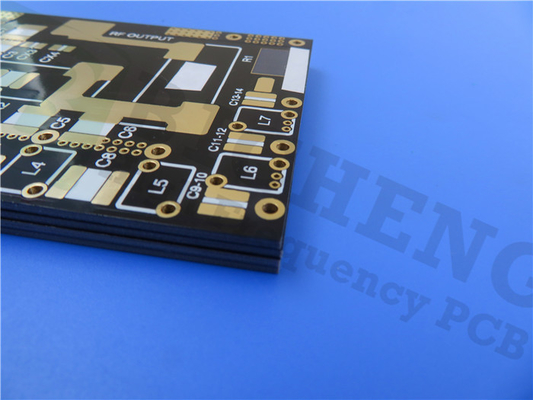

PCBスタックアップは,2層の硬いPCBで構成され,各側で35μmの銅層と RT/デュロイド5880コア厚さ0.127mm (5mil) がある.ボードの寸法35mm x 70mmで,デザインのコンパクトで効率的なレイアウトを提供します.
このPCBは,5/5ミリメートル最小の痕跡/スペースと0.4ミリの最小の穴のサイズで,複雑で正確な回路設計をサポートする.1オンス (1oz) の完成銅の重量耐久性と信頼性を保証する.
RT/duroid 5880 PCBは,厳格なテストを受け,出荷前に100%の電気テストが行われ,IPC-Class-2品質基準を満たしています.この高性能ソリューションへのアクセスの確保.
7つのコンポーネント,18つのパッド,9つのスルーホールパッド,9つのトップSMTパッド,6つのバイアスで,RT/デュロイド5880 PCBは,あなたのデザインのための柔軟性と汎用性を提供します.商用航空会社のブロードバンドアンテナを含む.ミリメートル波のアプリケーション,レーダーシステム,ガイドシステム,点対点デジタルラジオアンテナ
RT/デュロイド 5880 PCBを選択して 高周波性能の全可能性を
