商品の詳細:
お支払配送条件:
|
| 材料: | RO3003G2 | PCBのサイズ: | 41.71mm x 64mm = 1PCS, +/- 0.15mm |
|---|---|---|---|
| 銅の重量: | 1オンス (1.4ミリ) | 表面塗装: | 浸水金 |
| 層数: | 2層 | PCB 厚さ: | 0.2mm |
| ハイライト: | 浸透金回路 PCB,5ミリ PCB,RO3003G2 PCB |
||
ロジャース RO3003G2は,ミリ波自動車レーダー向けに設計された高性能,セラミックで満たされたPTFEラミネートです. This latest iteration of Rogers' industry-leading RO3003 solutions was developed based on customer feedback to address the next-generation needs of ADAS (Advanced Driver Assistance Systems) like adaptive cruise control前向きの衝突警告とレーン変更支援
主要な特徴:
- 10 GHz で 3.0 ± 0.04 と 77 GHz で 3.07 のダイレクトリック常数 (Dk)
- 10 GHz で 0.0011 の 低消耗因子
- 絶好の熱系数 (−35ppm/°C)
- 非常に低プロフィール (VLP) 電極堆積銅 (ED)
- より高い信頼性のための銅とマッチした熱膨張係数 (CTE)
- 低ダイレクト孔隙性を持つ均質な構造
| 資産 | RO3003G2 | 方向性 | ユニット | 状態 | 試験方法 |
| 変電圧定数 プロセス | 3.00 ± 004 | Z | - | 10 GHz 23°C | IPC-TM-650 2.5.5.5 ストリライン |
| ダイレクトレクトル常数 設計 | 3.07 | Z | - | 77 GHz | 差分相 長さ方法 |
| 散布因子,タン d | 0.0011 | Z | - | 10 GHz 23°C | IPC-TM-650 2.5.5.5 |
| 熱係数 er | -35歳 | Z | ppm/°C | 10 GHz -50〜150°C |
IPC-TM-650 2.5.5.5 |
| 次元安定性 | -0だった16 -0だった14 |
X について Y |
mm/m | メソッドC | IPC TM-650 2 について2.4 |
| 容積抵抗性 | 1.4 × 10^9 | - | MΩ•cm | コンド A | IPC25.17.1 |
| 表面抵抗性 | 2.6 × 10⁸ | - | MΩ | コンド A | IPC25.17.1 |
| ストレンジルモジュール | 378 396 |
X について Y |
ksi | 23°C | ASTM D638 |
| 水分吸収 | 0.06 | - | % | D48/50 | IPC-TM-650 2.6.2.1 |
| 特定熱量 | 0.73 0.83 |
Z | J/g/K | 0°C 50°C |
ASTM E1269-11 |
| 熱伝導性 | 0.43 | Z | W/m/K | 50°C | ASTM D5470 |
| 熱膨張係数 | 16 17 18 |
X について Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2 試行錯誤した4.41 |
| Td | 500 | - | °CTGA | - | ASTM D3850 |
| 密度 | 2.15 | - | gm/cm3 | 23°C | ASTM D792 |
| 銅皮の強度 | 12.0 | - | 1lb/in | 半オンス 溶接器の浮き後 |
IPC-TM-24.8 |
| 炎症性 | V-0 | - | - | - | UL 94 |
| 鉛のないプロセス対応 | はい | - | - | - | - |
| PCB 材料: | 陶器で満たされたPTFEラミナート |
| 名称: | RO3003G2 |
| ダイレクトリ常数: | 3 |
| 消耗因子 | 0.0011 |
| 層数: | 単面,二面,多層PCB,ハイブリッドPCB |
| 銅の重量: | 1オンス (35μm),2オンス (70μm) |
| 介電体厚さ | 5ミリ (0.127mm), 10ミリ (0.254mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 浸透金,HASL,浸透銀,浸透鉛,ENEPIG,OSP,赤銅,純金など |
利点:
- 挿入損失のクラス最高の性能
- 完成したPCBの電解変数の最小化
- 小径のバイアスへの傾向を可能にします

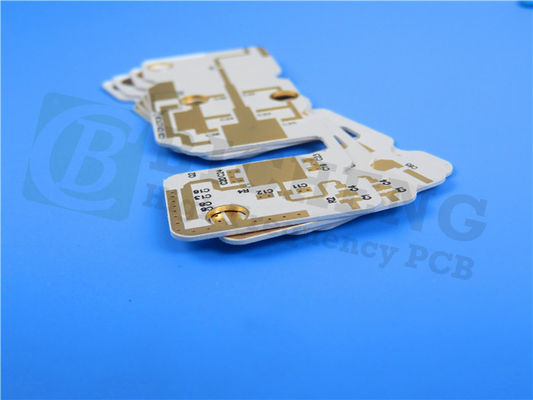

この2層硬いPCBには,0.127mm (5ml) のロジャースRO3003G2コアと35μmの銅層が搭載されている. 41.71mm x 64mmの寸法で,完成厚さは0.2mmである.PCBは,最小4/5ミリルの痕跡/スペースを持っています.最小0.3mmの穴の大きさ,浸水金表面仕上げ.
応用:
IPC2級の品質基準を満たしている RO3003G2 PCBは,適応型クルーズコントロール,前向き衝突警告,アクティブブレーキアシスト,レーン変更支援交通渋滞パイロット 駐車パイロット 盲点検出
