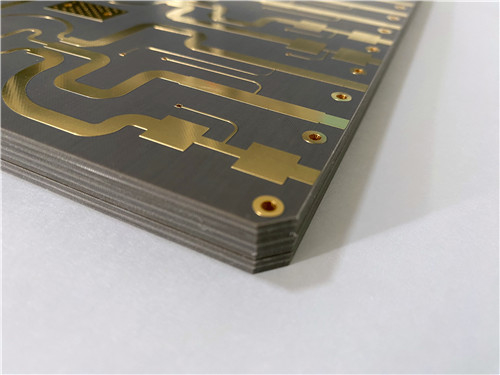

TP1020 双面PCBを紹介します 高周波環境での高度なアプリケーションのために設計された 高性能印刷回路板ですこのPCBは信頼性と最適な電解性能のために設計されています複雑な電子回路に最適です
TP1020素材は 独特の熱塑性組成物で ポリフェニレンオキシド樹脂 (PPO) とセラミクスを統合していますTP1020は優れた介電性能と安定性を提供しますファイバーグラスの欠乏により,より滑らかな表面が作られ,信号の整合性が向上し,高周波アプリケーションにとって重要な損失が減少します.
TP1020の主要な特性
- 介電常数 (Dk): 3 から 25 の範囲内で調節可能で,標準値は 10GHz で 10.2 ± 0.2 です.この調節性は,特定の回路要件に設計を最適化することを保証します..
- 低分散因数: 10GHz で 0.0012 の分散因数を持つ TP1020 は,エネルギー損失を最小限に抑え,全体的な効率を向上させます.
- 熱安定性:この材料は低熱電圧定数 (TCDK) -40ppm/°Cを示し,幅広い温度範囲 (-55°C~150°C) で安定した性能を保証します.
テクニカル仕様
TP1020PCBは 細心の注意を払って 設計されています
- 層数: 双面
- 板の寸法: 129mm x 129mm (±0.15mm)
- 最小の痕跡/スペース: 5/8ミリ,密集したデザインを可能にします.
- 最小穴の大きさ:0.7mm,様々なコンポーネントタイプに対応します.
耐久性を確保するために 6.0mm
- 表面仕上げ: 溶接しやすさと耐腐蝕性を優れたため,電解のないニッケル浸水金 (ENIG).
- 電気試験:各ボードは出荷前に100%の電気試験を受け,品質保証を保証します.
製品技術パラメータ | 製品モデルとデータシート | |||||||||||||||
製品の特徴 | 試験条件 | ユニット | TP TP-1 TP-2 | |||||||||||||
ダイレクトリ常数 | 介電常数 ≤11 の場合,試験条件は 10GHz です. 介電常数が > 11 のとき,試験条件は 5GHz です. |
/ | 3.0±006 | 4.4±009 | 6.0±012 | |||||||||||
6.15±012 | 9.2±018 | 9.6±019 | ||||||||||||||
10.2±02 | 11.0±0022 | 16.0±04 | ||||||||||||||
20.0±08 | 22.0±088 | 25.0±10 | ||||||||||||||
介電常数は3.0から25の範囲で調整できます. | ||||||||||||||||
変電圧の常容量 | 介電常数3.0110 | / | ±2% | |||||||||||||
介電常数 11.1 ̇16.0 | / | ±2.5% | ||||||||||||||
介電常数 16.1 〜 25.0 | / | ±4% | ||||||||||||||
損失タングント | 損失対角3.0 95 | 10GHz | / | 0.0010 | ||||||||||||
損失対角線 9.6110 | 10GHz | / | 0.0012 | |||||||||||||
損失関数 11.1160 | 5GHz | / | 0.0015 | |||||||||||||
損失関数 16.1250 | 5GHz | / | 0.0020・00025 | |||||||||||||
変電式恒温系数 | 介電常数3.0−9.5 | -55°C~150°C | PPM/°C | -50 | ||||||||||||
介電常量 9.6 ̇160 | -55°C~150°C | PPM/°C | -40歳 | |||||||||||||
介電常数 16.1 〜 25.0 | -55°C~150°C | PPM/°C | -55歳 | |||||||||||||
皮の強さ | 1 OZ 正常状態 | N/mm | > 0 でした6 | |||||||||||||
AC湿度試験後1oz | N/mm | > 0 でした4 | ||||||||||||||
容積抵抗性 | 標準状態 500V | MΩ.cm | >1×109 | |||||||||||||
表面抵抗性 | 標準状態 500V | MΩ | >1×107 | |||||||||||||
熱膨張係数 (XY Z) |
介電常数 3.00 ∞ 4.40 | -55°C~150°C | PPM/°C | 60,60,70 | ||||||||||||
介電常数 4.60 ∞ 6.15 | -55°C~150°C | PPM/°C | 50,50,60 | |||||||||||||
介電常数 6.16 ∞ 11.0 | -55°C~150°C | PPM/°C | 40,40,55 | |||||||||||||
介電常数 11.1 ̇16.0 | -55°C~150°C | PPM/°C | 40,40,50 | |||||||||||||
介電常数 16.1 〜 25.0 | -55°C~150°C | PPM/°C | 35,35,40 | |||||||||||||
水吸収 | 20±2°C 24時間 | % | ≤0.01 | |||||||||||||
長期使用温度 | 高低温室 | °C | -100°C~150°C | |||||||||||||
材料の組成 | ポリフェニレンオキシド陶器用で ED銅製のフィルムで | |||||||||||||||
異なる介電常数を持つ材料の密度と熱伝導性のデータは次のとおりである. | ||||||||||||||||
製品の特徴 | ユニット | ダイレクトリック常数 | ||||||||||||||
3.0 | 4.4 | 6.0 | 6.15 | 9.6 | 10.2 | 11.0 | 16.0 | 20.0 | 22.0 | 25.0 | ||||||
密度 | g/cm3 | 1.69 | 1.89 | 2.1 | 2.12 | 2.26 | 2.33 | 2.40 | 2.76 | 2.73 | 2.77 | 2.94 | ||||
熱伝導性 | W/(M.K) | 0.40 | 0.44 | 0.55 | 0.55 | 0.65 | 0.67 | 0.70 | 0.80 | 0.85 | 0.90 | 1.0 |
TP1020 PCB の用途
TP1020 PCBの汎用性により,幅広いハイテクアプリケーションに適しています.
1グローバル衛星ナビゲーションシステム:高周波能力と低損失特性により,TP1020は精密なナビゲーションシステムに理想的です.
2ミサイル搭載システム: 極度の条件下でPCBの信頼性と性能は,失敗が選択肢でない軍事用品にとって重要です.
3. ファイズ技術: TP1020 PCB は,現代のファイズシステムに必要な複雑な回路をサポートし,信頼性の高い爆発メカニズムを保証します.
4小型アンテナ: コンパクトな設計と高周波性能により,TP1020は様々な通信機器で使用される小型アンテナを開発するのに最適です.
品質保証
TP1020 PCBのIPC2級標準の遵守に反映されています. 各ボードは厳格なテストプロトコルを受けています.性能と信頼性の業界基準を満たすことを確保する100%の電気テストは 送られてくる PCBが 欠陥のないことを保証し 顧客に安心感を与えてくれます
結論
TP1020 双面 PCBは 単なる回路板以上のもので 現代の電子機器の 厳しい要求を満たす 高性能なソリューションです先進的な材料特性と精密な工学によりTP1020 PCBは,あなたのプロジェクトを新しい高みに上げる準備ができています
TP1020PCBの可能性を探求してください 問い合わせや注文を販売チームに連絡するか,ウェブサイトを訪問してください..
