| MOQ: | 1pcs |
| 価格: | USD9.99-99.99/PCS |
| 標準パッケージ: | 掃除袋+カートン |
| 配達期間: | 8~9 営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS / 月 |
RO3035PCBは高周波のセラミックで満たされた PTFEラミネートで ロジャースのRO3000シリーズの一部です 多層ボードのアプリケーションで例外的な性能のために設計されていますRO3035ラミナートは,異なる温度で安定した電解変数を供給する5G,ミリ波6GHz未満,および大規模なMIMOアプリケーションに最適です. 彼らの機械的安定性は信頼性を保証し,歪みを最小限に抑えます.妥協なく革新的なデザインを可能に.
主要 な 特徴
材料組成: 優れた性能のための陶器で満たされたPTFE複合材料.
介電常数: 10 GHz/23°Cで3.5 ±0.05,優れた信号完整性を保証する.
分散因子: 10 GHz/23°Cで0.0015で低,エネルギー損失を減らす.
熱分解温度 (Td): > 500°C 熱安定性を向上させる.
熱伝導性:0. 5 W/mK,熱を散らすのに有効.
水分吸収:0.04%のみで,様々な環境での信頼性を保証します.
熱膨張係数 (CTE):
X軸: 17 ppm/°C
Y軸: 17 ppm/°C
Z軸: 24 ppm/°C
利益
RO3035 PCBはいくつかの利点があります.
高周波能力:30〜40 GHzまでのアプリケーションで使用できる.
信頼性の向上: 低温の動作により,電源増幅器の性能が向上します.
均一な機械特性:エポキシガラスハイブリッド設計を含む,異なる電解定数を持つ多層ボード設計に適しています.
低機内膨張係数:銅と密接に一致し,信頼性の高い表面に搭載された組み立て物と優れた寸法安定性を保証します.
費用対効果: 低コストのラミネート価格により,大量生産に最適です.
| 資産 | RO3035 | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 3.50±005 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| ダイレクトレクトル常数,ε設計 | 3.6 | Z | 8GHzから40GHz | 分相長法 | |
| 消耗因子,tanδ | 0.0015 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | -45歳 | Z | ppm/°C | 10 GHz -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 次元安定性 | 0.11 0.11 |
X について Y |
mm/m | コンド A | IPC-TM-650 2 試行錯誤した2.4 |
| 容積抵抗性 | 107 | MΩ.cm | コンド A | IPC25.17.1 | |
| 表面抵抗性 | 107 | MΩ | コンド A | IPC25.17.1 | |
| ストレンジルモジュール | 1025 1006 |
X について Y |
MPa | 23°C | ASTM D 638 |
| 水分吸収 | 0.04 | % | D48/50 | IPC-TM-650 2 試行錯誤した6.2.1 | |
| 特定熱量 | j/g/k | 計算した | |||
| 熱伝導性 | 0.5 | W/M/K | 50°C | ASTM D 5470 | |
| 熱膨張係数 (−55〜288°C) |
17 17 24 |
X について Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2 試行錯誤した4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| 密度 | 2.1 | gm/cm3 | 23°C | ASTM D 792 | |
| 銅皮の強度 | 10.2 | イブ / イン. | 1オンス,EDC 溶接後浮遊 | IPC-TM 24.8 | |
| 炎症性 | V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ |
PCB スタックアップ 構成

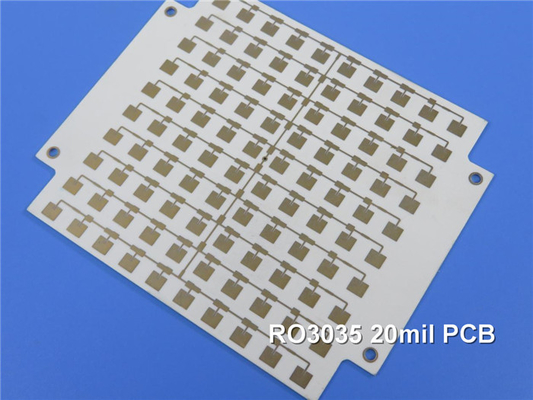

RO3035 PCBには2層の硬いスタックアップがあります
銅層 1: 35 μm
RO3035 基板: 20 mil (0.508 mm)
銅層2: 35 μm
この配置では,0.6mmの完成板厚さが得られ,外層は1オンス (1.4ミリ) の銅の総重さを有する.
建設 詳細
板の寸法: 548 mm x 238 mm (1枚)
最小の痕跡/スペース: 4/4ミリ
最小穴の大きさ:0.35mm
設計には 盲目線は含まれていません
経面塗装厚さ: 20 μm
表面仕上げ: 浸透銀 溶接性が優れているため
シルクスクリーンと溶接マスク:白い上部シルクスクリーン;青の上部溶接マスク;下部シルクスクリーンまたは溶接マスクがない.
品質保証:各PCBは出荷前に100%の電気テストを受け,信頼性を保証します.
品質基準
このPCBはIPC2級品質基準に準拠しており,様々な用途で高い信頼性を保証します.
典型的な用途
RO3035 PCBは,以下を含む様々な用途に適しています.
自動車用レーダー用途
グローバル ポジショニング 衛星 アンテナ
携帯電話通信システム: パワーアンプやアンテナを含む.
ワイヤレス 通信 用 の パッチ アンテナ
直接放送衛星
ケーブルシステムに関するデータリンク
リモート・メーター・リーダー
パワーバックプレーン
利用可能性
RO3035 PCBは世界中の顧客に提供されており,先進的なRFアプリケーションのための高性能ソリューションを求めるエンジニアやデザイナーにとって優れた選択となっています.
|
|
