| 材料: | NT1 電気自動車 | 層数: | 2層 |
|---|---|---|---|
| PCBのサイズ: | 90.63mm x 170.35mm=1PCS, +/- 0.15mm | PCB 厚さ: | 20ミリ |
| 銅の重量: | 1オンス (1.4ミリ) の外層 | 表面塗装: | OSP |
| ハイライト: | OSP 双面回路PCB,20ml 双面回路PCB,NT1 電気自動車 NT1 電気自動車 |
||
RT/duroid 5880LZ PCBを紹介します 高性能で精密で信頼性の高いアプリケーション用に設計された 最先端のソリューションですこのPCBは,ストリップラインとマイクロストリップ回路のアプリケーションに理想的な満たされたPTFE複合材料で設計されていますこのラミネートは重量感のある環境に適した軽量で低密度な素材です
主要 な 特徴
- ダイレクトリ常数 (DK): 10 GHz と 23°C で 2.0 ± 0.04
- 分散因子: 10 GHz と 23°C で 0.0021 から 0.0027 の範囲
- 低Z軸熱膨張係数: 40ppm/°C
- 排出ガス特性:TML 0.01%,CVCM 0.01%,WVR 0.01%
- 密度:軽量 1.4 gm/cm3
- 炎症性ランキング: UL 94V-0
- 鉛のないプロセス互換性:近代的な製造基準の遵守を保証する
利益
- 軽量設計: 性能を損なうことなく,システム全体の重量を減らす.
- 電気性能が均一である: 周波数範囲の幅が広い間でも一貫した性能を維持する.
- 化学耐性: 蚀刻および塗装プロセスで使用される溶媒および反応剤に対して耐久性があります.
| NT1 標準値 NT1 標準値 | ||||||
| 資産 | NT1 電気自動車 | 方向性 | 単位 | 条件 | 試験方法 | |
| ダイレクトリコンスタンット,ε プロセス | 2.20 2.20±0.02スペック |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 25.5.5 |
|
| ダイレクトレクトル常数,ε設計 | 2.2 | Z | N/A | 8GHzから40GHz | 分相長法 | |
| 消耗因子,tanδ | 0.0004 0.0009 |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 25.5.5 |
|
| 熱系数 ε | -125 | Z | ppm/°C | -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 容積抵抗性 | 2 × 107 | Z | モームcm | C/96/35/90 について | ASTM D 257 | |
| 表面抵抗性 | 3 × 107 | Z | ほら | C/96/35/90 について | ASTM D 257 | |
| 特定熱量 | 0.96(0.23) | N/A | j/g/k (カロリー/g/c) |
N/A | 計算した | |
| 張力モジュール | 23°Cで試験する | 100°Cでの試験 | N/A | MPa (kpsi) | A について | ASTM D 638 |
| 1070 (((156) | 450 ((65) | X について | ||||
| 860 (((125) | 380 ((55) | Y | ||||
| 極限 の ストレス | 29(4.2) | 20(2.9) | X について | |||
| 27(3.9) | 18(2.6) | Y | ||||
| 究極 の ストレス | 6 | 7.2 | X について | % | ||
| 4.9 | 5.8 | Y | ||||
| 圧縮モジュール | 710(103) | 500 (((73) | X について | MPa (kpsi) | A について | ASTM D 695 |
| 710(103) | 500 (((73) | Y | ||||
| 940(136) | 670 ((97) | Z | ||||
| 極限 の ストレス | 27(3.9) | 22(3.2) | X について | |||
| 29 (5.3) | 21(3.1) | Y | ||||
| 52 (7.5) | 43 (6.3) | Z | ||||
| 究極 の ストレス | 8.5 | 8.4 | X について | % | ||
| 7.7 | 7.8 | Y | ||||
| 12.5 | 17.6 | Z | ||||
| 水分吸収 | 0.02 | N/A | % | 0.62" ((1.6mm) D48/50 | ASTM D 570 | |
| 熱伝導性 | 0.2 | Z | W/m/k | 80°C | ASTM C 518 | |
| 熱膨張係数 | 31 48 237 |
X について Y Z |
ppm/°C | 0〜100°C | IPC-TM-650 2 試行錯誤した4.41 | |
| Td | 500 | N/A | °C TGA | N/A | ASTM D 3850 | |
| 密度 | 2.2 | N/A | gm/cm3 | N/A | ASTM D 792 | |
| 銅皮 | 31.2 ((5.5) | N/A | プレス (N/mm) | 1oz ((35mm) EDCフイル 溶接水面の後 |
IPC-TM-650 2 試行錯誤した4.8 | |
| 炎症性 | V-0 | N/A | N/A | N/A | UL 94 | |
| 鉛のないプロセス 互換性 | そうだ | N/A | N/A | N/A | N/A | |
| PCB 材料: | 独特のPTFE複合材料 |
| 名称: | NT1 サイクリング |
| ダイレクトリ常数: | 2 |
| 消耗因子 | 0.0021 10GHz |
| 層数: | 双面PCB,多層PCB,ハイブリッドPCB |
| 銅の重量: | 0.5oz (17μm),1oz (35μm) |
| ラミネート厚さ: | 10ミリ (0.254mm), 20ミリ (0.508mm), 50ミリ (1.270mm), 100ミリ (2.540mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,浸透銀,浸透鉛,OSP,純金塗装など |

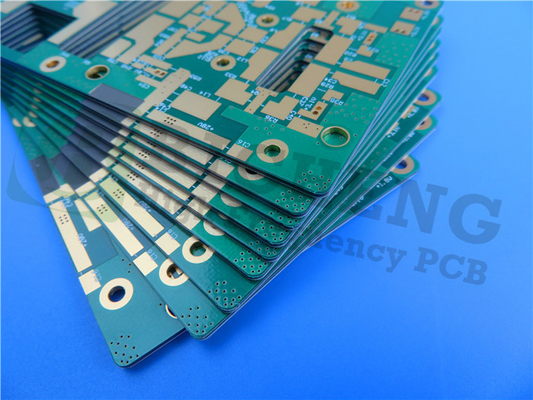

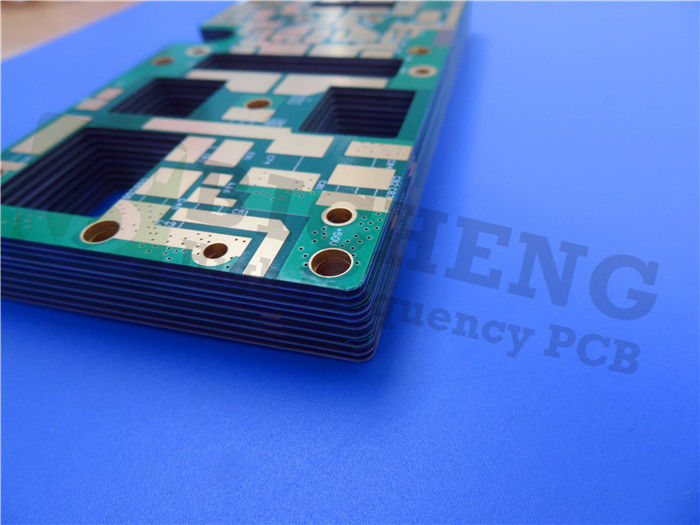

このPCBの構造は細心の注意を払って設計されている.両層に35μmの銅とRT/デュロイド5880LZの0.508mm (20ml) のコアを含む2層の硬いスタックアップで構成されている.精密度90度.63 mm x 170.35 mm (± 0.15 mm) と 0.6 mm の完成厚さで,このPCBは4/5 mils の最小の痕跡とスペース要件と,0.2 mm の最小の穴サイズに対応します.PCBは鉛のないプロセスと互換性があり,UL 94V-0の炎症性基準を満たしています.安全性と環境の遵守の両方を保証します.
RT/duroid 5880LZ PCB は Gerber RS-274-X フォーマットでアートワークが付属しており,プロジェクトへのシームレスな統合のために業界標準の設計ソフトウェアとの互換性を保証します.IPC2級の品質基準に準拠していますさらに,この製品は世界中に利用できます.高性能PCBソリューションを求めるエンジニアのグローバル市場へのアクセス.
このPCBは多用性があり 航空アンテナシステム 軽量配送ネットワーク ラダーシステム ガイドシステムそして点から点までのデジタルラジオアンテナ印象的な仕様と強固な性能で RT/デュロイド 5880LZ PCBは 現代の通信と防衛技術にとって現代の電子デザインの高い要求に応える.
