材料: | TP300 | 層数: | 2層 |
---|---|---|---|
PCBのサイズ: | 53.2mm x 66.56mm=2タイプ=2PCS, +/- 0.15mm | PCB 厚さ: | 0.5mm |
銅の重量: | 1オンス (1.4ミリ) の外層 | 表面塗装: | 浸漬銀 |
TP300 PCBは,特有のTP熱塑性材料から製造された高度な印刷回路ボードで,特に高周波アプリケーションのために設計されています.TPラミナットの介電層はセラミックとポリフェニレンオキシド樹脂 (PPO) から構成されていますこの革新的な構造により,この電圧常数は正確に調整できます.TP300を幅広い回路要件に適合させる.
ワングリングTPの導入
TP材料は,産業で使用される特有の高周波熱プラスチックです.その介電層は,陶器とポリフェニレン酸化樹脂 (PPO) から構成されています.ガラス繊維の強化の必要性をなくす陶器とPPO樹脂の比率を調整することで,介電常数は細かく調整できます.この 専門 的 な 製造 プロセス に よっ て,優れた 介電 性能 と 卓越 し た 信頼性 が 得 られ ます. この文脈では",TP"は,銅のコーティングのない平らな表面材料を指し",TP-1"は,片側が銅のコーティングのあるバージョンを指します."TP-2"は,両側が銅で覆われた材料を表示する..
主要 な 特徴
TP300の特徴の一つは,調整可能な介電常数であり,3〜25の範囲で選択できる.一般的なオプションには3があります.04 について46 について09 について6この値を超えて安定したパフォーマンスを有する.低電圧損失は10 GHzまでの最小変動で,高周波アプリケーションで信頼性の高い動作を保証します.TP300は -100°Cから +150°Cまでの長期間の動作温度に耐えることができます低温耐性が優れている.しかし,これは変形や性能低下につながる可能性があるため,180°Cを超えないように注意する必要があります.
製品技術パラメータ | 製品モデルとデータシート | |||||||||||||||
製品の特徴 | 試験条件 | ユニット | TP TP-1 TP-2 | |||||||||||||
ダイレクトリ常数 | 介電常数 ≤11 の場合,試験条件は 10GHz です. 介電常数が > 11 のとき,試験条件は 5GHz です. |
/ | 3.0±006 | 4.4±009 | 6.0±012 | |||||||||||
6.15±012 | 9.2±018 | 9.6±019 | ||||||||||||||
10.2±02 | 11.0±0022 | 16.0±04 | ||||||||||||||
20.0±08 | 22.0±088 | 25.0±10 | ||||||||||||||
介電常数は3.0から25の範囲で調整できます. | ||||||||||||||||
変電圧の常容量 | 介電常数3.0110 | / | ±2% | |||||||||||||
介電常数 11.1 ̇16.0 | / | ±2.5% | ||||||||||||||
介電常数 16.1 〜 25.0 | / | ±4% | ||||||||||||||
損失タングント | 損失対角3.0 95 | 10GHz | / | 0.0010 | ||||||||||||
損失対角線 9.6110 | 10GHz | / | 0.0012 | |||||||||||||
損失関数 11.1160 | 5GHz | / | 0.0015 | |||||||||||||
損失関数 16.1250 | 5GHz | / | 0.0020・00025 | |||||||||||||
変電式恒温系数 | 介電常数3.0−9.5 | -55°C~150°C | PPM/°C | -50 | ||||||||||||
介電常量 9.6 ̇160 | -55°C~150°C | PPM/°C | -40歳 | |||||||||||||
介電常数 16.1 〜 25.0 | -55°C~150°C | PPM/°C | -55歳 | |||||||||||||
皮の強さ | 1 OZ 正常状態 | N/mm | > 0 でした6 | |||||||||||||
AC湿度試験後1oz | N/mm | > 0 でした4 | ||||||||||||||
容積抵抗性 | 標準状態 500V | MΩ.cm | >1×109 | |||||||||||||
表面抵抗性 | 標準状態 500V | MΩ | >1×107 | |||||||||||||
熱膨張係数 (XY Z) |
介電常数 3.00 ∞ 4.40 | -55°C~150°C | PPM/°C | 60,60,70 | ||||||||||||
介電常数 4.60 ∞ 6.15 | -55°C~150°C | PPM/°C | 50,50,60 | |||||||||||||
介電常数 6.16 ∞ 11.0 | -55°C~150°C | PPM/°C | 40,40,55 | |||||||||||||
介電常数 11.1 ̇16.0 | -55°C~150°C | PPM/°C | 40,40,50 | |||||||||||||
介電常数 16.1 〜 25.0 | -55°C~150°C | PPM/°C | 35,35,40 | |||||||||||||
水吸収 | 20±2°C 24時間 | % | ≤0.01 | |||||||||||||
長期使用温度 | 高低温室 | °C | -100°C~150°C | |||||||||||||
材料の組成 | ポリフェニレンオキシド陶器用で ED銅製のフィルムで | |||||||||||||||
異なる介電常数を持つ材料の密度と熱伝導性のデータは次のとおりである. | ||||||||||||||||
製品の特徴 | ユニット | ダイレクトリック常数 | ||||||||||||||
3.0 | 4.4 | 6.0 | 6.15 | 9.6 | 10.2 | 11.0 | 16.0 | 20.0 | 22.0 | 25.0 | ||||||
密度 | g/cm3 | 1.69 | 1.89 | 2.1 | 2.12 | 2.26 | 2.33 | 2.40 | 2.76 | 2.73 | 2.77 | 2.94 | ||||
熱伝導性 | W/(M.K) | 0.40 | 0.44 | 0.55 | 0.55 | 0.65 | 0.67 | 0.70 | 0.80 | 0.85 | 0.90 | 1.0 |
PCB 材料: | ポリフェニレンオキシド陶器 | ||
指定 (TPシリーズ) | 指定 | DK | DF |
TP300 | 3.0±006 | 0.0010 | |
TP440 | 4.4±009 | 0.0010 | |
TP600 | 6.0±012 | 0.0010 | |
TP615 | 6.15±012 | 0.0010 | |
TP920 | 9.2±018 | 0.0010 | |
TP960 | 9.6±02 | 0.0011 | |
TP1020 | 10.2±02 | 0.0011 | |
TP1100 | 11.0±022 | 0.0011 | |
TP1600 | 16.0±032 | 0.0015 | |
TP2000 | 20.0±04 | 0.0020 | |
TP2200 | 22.0±044 | 0.0022 | |
TP2500 | 25.0±05 | 0.0025 | |
層数: | 片面,二面PCB | ||
銅の重量: | 1オンス (35μm),2オンス (70μm) | ||
介電体厚さ (介電体厚さまたは総厚さ) | 0.5mm,0.8mm,1.0mm,1.2mm,1.5mm,2.0mm,3.0mm,4.0mm,5.0mm,6.0mm,7.0mm,8.0mm,10.0mm,12.0mm | ||
PCB サイズ: | ≤150mm × 220mm | ||
溶接マスク: | 緑色,黒色,青色,黄色,赤色など | ||
表面塗装: | 裸の銅,HASL,ENIG,浸透銀,浸透鉛,OSP,純金,ENEPIGなど |

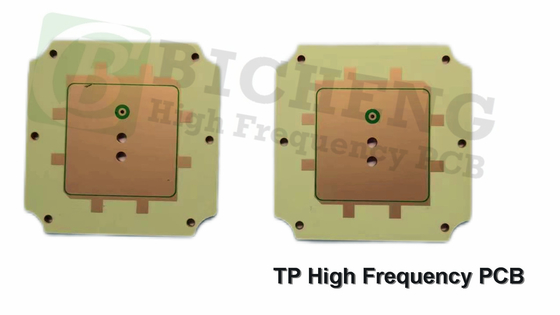

このPCBは,2層の硬い構造で,両側に35μmの銅層が付いている0.5mmのTP300コアを特徴としています.その寸法は53.2mm×66.56mm (±0.15mm) です.完成厚さ0.6mm.最小の痕跡とスペース仕様を4/7ミリに対応し,最小の穴の大きさは0.25mmです.表面の仕上げは浸し銀です.溶接能力と全体的なパフォーマンスを向上させる.
アートワークはGerber RS-274-Xフォーマットで提供され,PCBはIPC-Class-2品質基準に準拠しています.エンジニアのアクセシビリティを保証する世界中に利用できます.
典型的な用途
TP300 PCB の理想的な用途は以下の通りである.
- GPSアンテナ
- ミサイル搭載システム
- フュージング
- ミニチュアアンテナ
先進的な機能と高い信頼性により TP300 PCBは,現代の高周波電子設計に例外的な選択です.
