商品の詳細:
|
| 材料: | AD255C | 層数: | 2層 |
|---|---|---|---|
| PCBのサイズ: | 36.56mm x 89.59mm=3タイプ = 3PCS, +/- 0.15mm | PCB 厚さ: | 1.1mm |
| 銅の重量: | 1オンス (1.4ミリ) 内側/外側層 | 表面塗装: | 浸水金 |
| ハイライト: | 浸透金 AD255C アンテナ PCB,2層のAD255CアンテナPCB,40ml AD255C アンテナPCB |
||

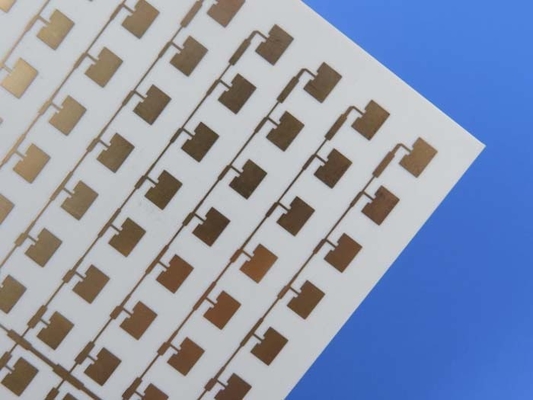

AD255C PCBの紹介
AD255CアンテナPCBはイノベーションの最前線に立っていますガラスで強化された特殊な介電性能と低損失性能を備えた PTFE ベースのラミネートAD255Cは 携帯電話インフラストラクチャと自動車テレマティックのゲームチェンジャーです.
主要な特徴と仕様
低 損失 と 高 効率
AD255C基板は2.55の介電常数と 10GHzで 0.0013の消耗因子で設計されています この組み合わせは最小限の信号損失を保証します高周波信号の整合性を維持するために不可欠です分解温度が500°Cを超えると,材料は厳しい熱条件に耐えるため,長期使用に信頼性があります.
性能 に 合わせた もの
このPCBには 2層の硬いスタックアップがあり 表面の厚さは1.1mmで 外層の銅重量は1オンスですこの 構造 は 機械 的 耐久 性 を 向上 さ せる だけ で なく,強固 な 電気 性能 を も 保証 し て い ます通信機器がシームレスに動作することを保証します.
湿気 と 熱 に 耐える
湿度吸収率は0.03%のみで,AD255C PCBは,様々な条件で一貫したパフォーマンスを保証する環境への挑戦に耐えるように構築されています. さらに,熱性能は注目すべきです熱膨張係数 (CTE) は,X軸で34ppm/°C,Y軸で26ppm/°Cで,相安定性に貢献する.
| 電気特性 | AD255C | 単位 | 試験条件 | 試験方法 | |
| PIM (30ml/60ml) | -159/-163 試聴する | dBc | 1900MHzで反射された 43dBmのスキャプトーン,S1/S1 | ロジャース 内部 50オーム | |
| ダイレクトリ常数 (プロセス) | 2.55 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2 について5.5.5 (IPC TM-650 2.5.5.3) |
| 介電常数 (設計) | 2.60 | - | C-24/23/50 | 10 GHz | マイクロストライプ差相長 |
| 消耗因子 (プロセス) | 0.0013 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2 について5.5.5 |
| 変電圧の熱系数 | -110 | ppm/oC について | 0°Cから100°C | 10 GHz | IPC TM-650 2 について5.5.5 |
| 容積抵抗性 | 7.4 × 108 | モーム-cm | C-96/35/90 について | - | IPC TM-650 2 について5.17.1 |
| 表面抵抗性 | 3.6 × 107 | ほら | C-96/35/90 について | - | IPC TM-650 2 について5.17.1 |
| 電気強度 (介電強度) | 911 | V/ml | - | - | IPC TM-650 2 について5.6.2 |
| ダイレクトリック分解 | >40 | kV | D-48/50 | X/Y方向 | IPC TM-650 2 について5.6 |
| 熱特性 | |||||
| 分解温度 (T)d) | >500 | ̊C | 2時間105°C | 5% 減量 | IPC TM-650 2 について3.40 |
| 熱膨張係数 - x | 34 | ppm/ ̊C | - | -55°Cから288°C | IPC TM-650 2 について4.41 |
| 熱膨張係数 - y | 26 | ppm/ ̊C | - | -55°Cから288°C | IPC TM-650 2 について4.41 |
| 熱膨張係数 - z | 196 | ppm/ ̊C | - | -55°Cから288°C | IPC TM-650 2 について4.41 |
| 熱伝導性 | 0.35 | W/mK | - | z方向 | ASTM D5470 |
| デラミネーション の 時 | >60 | 分数 | 受け取ったまま | 288 ̊C | IPC TM-650 2 について4.24.1 |
| メカニカルプロパティ | |||||
| 熱ストレス後の銅皮の強度 | 2.4 (13.6) |
N/mm (lbs/in) | 10s @288 ̊C | 35 μmのフィルム | IPC TM-650 2 について4.8 |
| 折りたたみの強度 (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | 25°C ± 3°C | - | ASTM D790 |
| 張力強度 (MD/CMD) | 8.1/6.6 (55.8/45.5) | MPa (ksi) | 23°C/50% RH | - | ASTM D3039/D3039-14 |
| フレックスモジュール (MD/CMD) | 930/818 (6,412/5,640) | MPa (ksi) | 25°C ± 3°C | - | IPC-TM-650 試験方法 24.4 |
| 次元安定性 (MD/CMD) | 0.03/007 | ミル/インチ | エッチ + 焼いた後 | - | IPC-TM-650 2 試行錯誤した4.39a |
| 物理 的 な 特質 | |||||
| 炎症性 | V-0 | - | - | - | UL-94 |
| 水分吸収 | 0.03 | % | E1/105 +D48/50 | - | IPC TM-650 2 について6.2.1 |
| 密度 | 2.28 | g/cm3 | C-24/23/50 | - | ASTM D792 |
| 固有熱容量 | 0.813 | J/g°K | 105°Cで2時間 | - | ASTM E2716 |
AD255C アンテナ PCB の 利点
信号 の 完全 性 を 強化 する
AD255C PCBは,アンテナアプリケーションにとって不可欠な挿入損失と受動性インターモジュレーション (PIM) を最小限に抑えるように設計されています.このPCBは明確で信頼性の高い通信を保証します基本ステーションのアンテナには不可欠です
互換性 と 信頼性
標準的なPTFEベースのPCB加工技術との互換性により,既存の製造ワークフローに簡単に統合できます.各ユニットは出荷前に100%電気テストを受けます.高い業界基準を満たす製品を受け取ることを保証します.
| PCB 材料: | ガラス強化型,PTFEベースの複合材料 |
| 名称: | AD255C |
| ダイレクトリ常数: | 2.55 (10 GHz) |
| 消耗因子 | 0.0013 (10 GHz) |
| 層数: | 双面PCB,多層PCB,ハイブリッドPCB |
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| ダイレクトリック厚さ: | 20ミリ (0.508mm), 30ミリ (0.762mm), 40ミリ (1.016mm), 60ミリ (1.524mm), 125ミリ (3.175mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,浸透銀,浸透鉛,OSP,純金塗装など |
申請
AD255Cの汎用性により,以下を含む幅広い用途に適しています.
- セルラーインフラストラクチャ 基地局アンテナ: 安定したモバイル通信ネットワークを維持するために不可欠です
- 自動車用テレマティックシステム: 現代の車両のための接続性とナビゲーションソリューションを提供すること.
- 商用衛星ラジオアンテナ: 衛星通信のための高信頼性信号伝送を保証する.
結論
マイクロ波とRFアプリケーションのための PCBを選択する際には AD255C アンテナ PCBがトップコンベーダーとして登場します. 卓越した仕様,低損失特性,現代の電信の厳しい要求に応えるように設計されていますAD255Cでプロジェクトを向上させ 卓越したパフォーマンスと信頼性を体験してください
携帯電話インフラストラクチャや 衛星通信に携わっていても AD255Cは 優れた信号の完整性と効率を 保証するソリューションですPCBプロジェクトについて質問がある場合は今日私達に連絡してください.
