| 材料: | DiClad 880 | 層数: | 2層 |
|---|---|---|---|
| PCBのサイズ: | 70.28mm x 139.35mm=1PCS, +/- 0.15mm | PCB 厚さ: | 60ミリ |
| 銅の重量: | 1オンス (1.4ミリ) 内側/外側層 | 表面塗装: | 浸水金 |
| ハイライト: | 60ミリインムシオンゴールド回路板,ディクラッド880 PCB回路板,インメッションゴールド 2層PCB |
||
DiClad 880 PCBは ロジャースの先端の 繊維ガラス製 強化された PTFE ベースの複合材料から作られています特別に印刷回路板基板に低ダイレクト常数を与えるように設計されている繊維ガラス/PTFE比率を正確に制御することで,DiClad 880ラミナットは低ダイレクト常数と消耗因数を達成するだけでなく,より高い寸法安定性も提供します.DiClad 880 の独特の繊維ガラス強化材は,類似の介電性能を持つ非繊維ガラス強化PTFEラミナットと比較してより高い安定性を保証します高性能アプリケーションの理想的な選択です
主要 な 特徴
DiClad 880は2.17または2の介電常数 (Dk) を示しています.210 GHz と 23°C の周波数と 1 MHz の周波数で +/- 0.04 の許容量を持つ.その消耗因子は 10 GHz で 0.0009 と 1 MHz で 0.0008 で測定され,印象的に低い.効率化に貢献する.
さらに,介電常数 (TcDK) の温度係数は -160 ppm/°Cで,温度範囲 -10°C~140°Cで安定性を保ち,水分吸収率はわずか0である.02%, DiClad 880は多くのPTFEベースの複合材料に優れている.熱膨張係数 (CTE) の値はX軸では25ppm/°C,Y軸では34ppm/°C,Z軸では252ppm/°Cである.このラミナットは,UL 94-V0の燃やす可能性基準を満たす,様々な用途での安全性を確保します.
| 資産 | 試験方法 | 条件 | ディクラッド 880 |
| ダイレクトレクトル常数 @ 10 GHz | IPC TM-650 2 について5.5.5 | C23/50 | 2.172 について20 |
| ダイレクトリコンスタント @ 1 MHz | IPC TM-650 2 について5.5.3 | C23/50 | 2.172 について20 |
| 分散因数 @ 10 GHz | IPC TM-650 2 について5.5.5 | C23/50 | 0.0009 |
| 分散因数 @ 1 MHz | IPC TM-650 2 について5.5.3 | C23/50 | 0.0008 |
| Er の熱係数 (ppm/°C) | IPC TM-650 2 について5.5.5 調整された |
-10°Cから+140°C | -160. -160. -160. |
| 剥離強度 (インチあたり1ポンド) | IPC TM-650 2 について4.8 | 熱 ストレス の 後 | 14 |
| 容積抵抗性 (MΩ-cm) | IPC TM-650 2 について5.17.1 | C96/35/90 | 1.4 × 109 |
| 表面抵抗性 (MΩ) | IPC TM-650 2 について5.17.1 | C96/35/90 | 2.9 × 106 |
| 弧抵抗 | ASTM D-495 | D48/50 | >180 |
| 張力モジュール (kpsi) | ASTM D-638 | A, 23°C | 267, 202 |
| 張力強度 (kpsi) | ASTM D-882 | A, 23°C | 8.17 について5 |
| 圧縮モジュール (kpsi) | ASTM D-695 | A, 23°C | 237 |
| 折りたたみのモジュール (kpsi) | ASTM D-790 | A, 23°C | 357 |
| ダイレクトリック分解 (kV) | ASTM D-149 | D48/50 | >45 |
| 密度 (g/cm3) | ASTM D-792 メソッドA | A, 23°C | 2.23 |
| 水吸収量 (%) | 3 ミル-S-13949H7.7 IPC TM-650 2 について6.2.2 |
E1/105 + D24/23 | 0.02 |
| 熱力系数 | IPC TM-650 2 について4.24 | 0°Cから100°C | |
| 膨張 (ppm/°C) | メットラー 3000 | ||
| X軸 | 熱機械 | 25 | |
| Y軸 | 分析器 | 34 | |
| Z軸 | 252 | ||
| 熱伝導性 (W/mK) | ASTM E-1225 | 100°C | 0.261 |
| 排出ガス | NASA SP-R-0022A | 125°C, ≤ 10〜6トール | |
| 総質量損失 (%) | 最大1.00% | 0.01 | |
| 収集した揮発性 | 最大0.10% | 0.01 | |
| 凝縮可能物質 (%) | |||
| 水蒸気回復 (%) | 0.01 | ||
| 可視コンデンサート (±) | はい | ||
| 炎症性 ULファイルE 80166 | UL 94 垂直燃焼 IPC TM-650 2.3.10 | C48/23/50,E24/125 試料の種類について | UL94-V0の要件を満たす |
利益
DiClad 880 PCBは,非常に低い損失触角と優れた寸法安定性を含む多くの利点を提供し,高周波アプリケーションにとって重要です.周波数を超えて均質な製品性能が一貫した電気特性を保証します信頼性の高い動作を保証します.
材料は化学的に耐性があり,PTFEベースの複合材料の中で湿度吸収が最も低く,幅広い周波数範囲で安定した介電常数を維持する.この低Dkは,より広い線幅をサポートします要求の高い電子設計では DiClad 880 が例外的な選択となります.
仕様

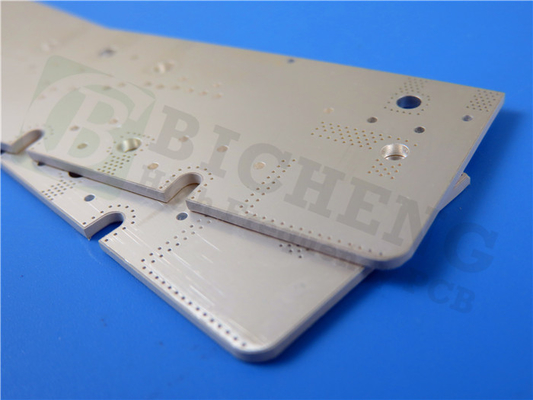

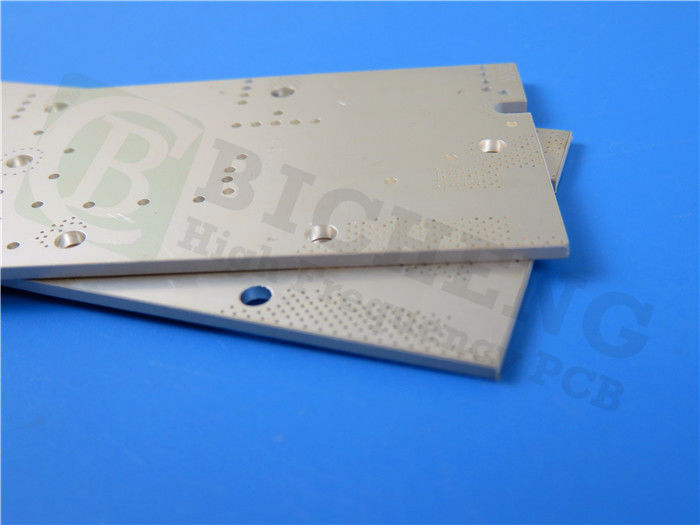

このPCBスタックアップは,35μmのCopper Layer 1と1,524mm (60ml) のDiClad 880コア,また35μmのCopper Layer 2からなる2層硬い設計を特徴としています.
板の寸法は 70.28 mm x 139.35 mm で,容積は +/- 0.15 mm.最小の痕跡/スペースは 5/8 mils に設定され,最小の穴のサイズは 0.25 mm です.
完成板の厚さは0.8mmであり,完成銅の重量は外層では1オンス (1.4ミリ) である. 経面塗装の厚さは20μmであり,表面は浸し金である.
シルクスクリーンの上側には白い印刷物があり,下側には何もありません.ボードの両側には溶接マスクはありません.出荷前に,信頼性を確保するために各PCBは100%の電気試験を受けます..
| PCB 材料: | 繊維ガラス強化織物 |
| 名称: | ディクラッド 880 |
| ダイレクトリ常数: | 2.20 (10 GHz) |
| 消耗因子 | 0.0009 (10 GHz) |
| 層数: | 双面PCB,多層PCB,ハイブリッドPCB |
| 銅の重量: | 1オンス (35μm),2オンス (70μm) |
| 介電体厚さ | 20ミリ (0.508mm), 30ミリ (0.762mm), 60ミリ (1.524mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 浸透金 (ENIG),HASL,浸透銀,浸透鉛,OSP,ENEPIG,赤銅,純金塗装など |
標準と利用可能性
このPCBは,高品質規格に従って供給されています. アートワークタイプはGerber RS-274-Xで,IPC-Class-2規格に準拠しています. この製品は,世界中で利用できます.様々なプロジェクトで利用できるように.
典型的な用途
DiClad 880 PCBは,以下を含む様々な用途に適しています.
- ラダースイートネットワーク
- 商用フェーズ配列ネットワーク
- 低損失ベースステーションアンテナ
- 誘導システム
- デジタル・ラジオ・アンテナ
- フィルター,カップラー,低騒音増幅器 (LNA)
先進的な機能と堅牢な性能により,DiClad 880 PCBは高周波および高性能電子アプリケーションの優れた選択として顕著です.
