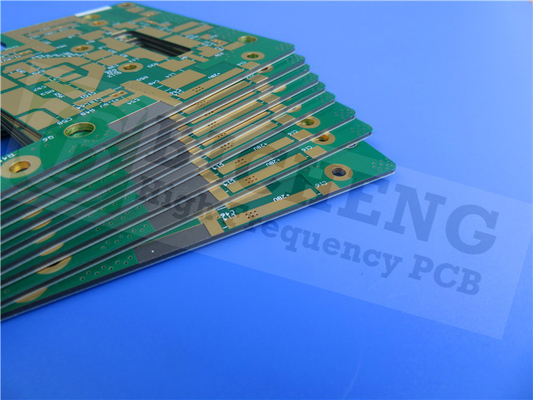

IsoClad 917 PCB 31mil 2層インメッションチンの回路板

IsoClad 917 PCB 31mil 2-Layer Immesion Tin Circuit Board
IsoClad 917 PCB 31mil 2-Layer Immesion Tin Circuit Board IsoClad 917 PCB 31mil 2-Layer Immesion Tin Circuit Board

大画像 :  IsoClad 917 PCB 31mil 2層インメッションチンの回路板

商品の詳細:
起源の場所: 中国
ブランド名: Bicheng
証明: UL, ISO9001, IATF16949
お支払配送条件:
最小注文数量: 1pcs
価格: USD9.99-99.99/PCS
パッケージの詳細: 掃除袋+カートン
受渡し時間: 8~9 営業日
支払条件: T/T
供給の能力: 5000PCS / 月
詳細製品概要
材料: IsoClad 917 層数: 2層
PCBのサイズ: 91.17mm x 31.36mm=1PCS, +/- 0.15mm PCB 厚さ: 0.9mm
銅の重量: 1オンス (1.4ミリ) の外層 表面塗装: 液浸の錫
ハイライト:

2層PCB

,

浸透性チンのPCB

,

31ミリ PCB

IsoClad 917 PCBは,ロジャースの先進的な非織部繊維/PTFE複合材料で設計されており,印刷回路板基板として例外的な性能を提供します.変電常数 (Dk) 2.17か220ISOClad 917ラミナットは,そのクラスで利用可能な最も低い介電常数と消耗因数を達成するために,低比の非織材ガラス繊維を使用します.この独特の配列により,アプリケーションの柔軟性も長いランダムな繊維と独自の製造プロセスにより,次元安定性と介電常量均一性が向上します.ISOClad 917を競合他社と区別する.



主要 な 特徴

IsoClad 917は,同じ条件下では,消耗因子0.0013とともに,10 GHzと23°Cで2.17または2.20の介電常数を含む印象的な仕様を誇っています.介電常数 (TcDK) の温度係数は -157 ppm/°C-10°Cから140°Cの温度範囲で安定性を保証します.



薄膜は10ポンド/インチの強い皮の強度と 0.04%の低い水分吸収率を示しています. 熱膨張係数 (CTE) はX軸で46ppm/°Cです.Y軸で47ppm/°CISOCLAD 917は,高度な耐火性,高温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低温性,低



資産 アイソクラッド917 条件 試験方法
ダイレクトレクトル常数 @ 10 GHz 2.172 について20 C23/50 IPC TM-650 2 について5.5.5
分散因数 @ 10 GHz 0.0013 C23/50 IPC TM-650 2 について5.5.5
Er の熱係数 (ppm/°C) -157 -10°Cから+140°C IPC TM-650 2 について5.5.5
調整された
剥離強度 (インチあたり1ポンド) 10 熱力発電の後に IPC TM-650 2 について4.8
容積抵抗性 (MΩ-cm) 1.5×1010 C96/35/90 IPC TM-650 2 について5.17.1
表面抵抗性 (MΩ) 1.0×109 C96/35/90 IPC TM-650 2 について5.17.1
弧抵抗 (秒) >180 D48/50 ASTM D-495
張力モジュール (kpsi) 133120 A, 23°C ASTM D-638
張力強度 (kpsi) 4.33 について8 A, 23°C ASTM D-882
圧縮モジュール (kpsi) 182 A, 23°C ASTM D-695
折りたたみのモジュール (kpsi) 213 A, 23°C ASTM D-790
ダイレクトリック分解 (kv) >45 D48/50 ASTM D-149
密度 (g/cm3) 2.23 A, 23°C ASTM D-792 メソッドA
水吸収量 (%) 0.04 E1/105 + D24/23 3 ミル-S-13949H7.7
IPC TM-650 2 について6.2.2
熱力系数   0°Cから100°C IPC TM-650 2 について4.24
膨張 (ppm/°C)   メットラー 3000
X軸 46 熱機械
Y軸 47 分析器
Z軸 236
熱伝導性 (W/mK) 0.263 100°C ASTM E-1225
排出ガス   125°C ≤10-6トロール
総質量損失 (%) 0.02 最大1.00%
収集した揮発性 0.00 最大0.10%
凝縮可能物質 (%)
水蒸気回復 (%) 0.02
可視コンデンサート (±) はい
炎症性 要求事項を満たす
UL94-V0
C48/23/50,E24/125 試料の種類について UL 94 垂直燃焼 IPC TM-650 2.3.10



利益

IsoClad 917 PCB は,以下のような多くの利点があります.



- 柔軟性と性能を向上させるため,非織物ガラス繊維強化.


- 低ダイレクトリ常数と非常に低い損失で,高周波アプリケーションに理想的です


- 低水分吸収により信頼性が向上します


- 繊維ガラスより硬さが低く,より柔軟なデザインが可能になります


- X,Y,Z方向で高度に同位体特性があり,一貫した性能を提供します.


- 安定した電解変数 周波数範囲で,信頼性の高い動作を保証します


- 詳細なアプリケーションのためのより高い次元安定性



PCB 材料: 織れないガラス繊維/PTFE複合材料
名称: アイソクラッド917
ダイレクトリ常数: 2.17 または 2.20 (10 GHz)
消耗因子 0.0013 (10 GHz)
層数: 単面,二面,多層PCB,ハイブリッドPCB
銅の重量: 1オンス (35μm),2オンス (70μm)
介電体厚さ 20ミリ (0.508mm),31ミリ (0.787mm),62ミリ (1.575mm)
PCB サイズ: ≤400mm × 500mm
溶接マスク: 緑色,黒色,青色,黄色,赤色など
表面塗装: ENIG (浸し金),HASL,浸し銀,浸し金,ENEPIG,OSP,赤銅,純金塗装など



IsoClad 917 PCB 31mil 2層インメッションチンの回路板 0



仕様

このPCBスタックアップは,35μmのCopper Layer 1と0.787mm (31ml) のIsoClad 917コア,また35μmのCopper Layer 2を含む2層硬い設計で構成されています.



板の寸法は 91.17 mm x 31.36 mm で,容積は +/- 0.15 mm.最小の痕跡/スペースは 5/5 mils で,最小の穴のサイズは 0.3 mm で設定されています.



完成板の厚さは0.9mmで,外層の銅重量は1オンス (1.4ミリ) である. バイプラチング厚さは20μmで,表面は浸泡チンの仕上げである.



このPCBには,上側には白色のシルクスクリーンがあり,下側には何もありません.上側は緑色の溶接マスクで覆われています.下には溶接マスクはありません.信頼性を確保するために,各PCBは出荷前に100%の電気テストを受けます..



標準と利用可能性

IsoClad 917 PCBは高品質規格で製造され,アートワークタイプはGerber RS-274-X.信頼性と性能を保証するIPC-Class-2品質基準に準拠しています.この製品は世界中で利用できます.異なる用途に適している.



典型的な用途

IsoClad 917 PCB は,以下のような様々な用途に最適です.



- 合致型アンテナ
- ストライプラインとマイクロストライプ回路
- 誘導システム
- ラダーと電子システム

IsoClad 917 PCB 31mil 2層インメッションチンの回路板 1
