| 材料: | ロジャース 4003C コア | 層数: | 2層 |
|---|---|---|---|
| PCBのサイズ: | 90.63mm x 170.35mm = 1PCS, +/- 0.15mm | PCB 厚さ: | 0.5mm |
| 銅の重量: | 1オンス (1.4ミリ) の外層 | 表面塗装: | 浸水銀 |
| ハイライト: | 2層PCBボード,16ミリ PCBボード,浸透式銀色PCBボード |
||
ロジャース RO4003C PCBは,織物ガラス強化炭化水素/セラミックの利点とエポキシ/ガラスの製造の利点を組み合わせる革新的なソリューションです.高性能アプリケーション用に設計されたこのラミナートは,PTFE/織物ガラスと比べられる電気性能を備えており,同時にコスト効率も良い.RO4003Cは,低負荷とダイレクト常数に対する厳格な制御を保証します多層板 (MLB) の構造に最適な選択です
特徴
- 介電常数: 10 GHz で 3.38 ± 0.05,信頼性の高い信号の整合性を確保する.
- 消耗因子: 0.0027 10 GHz で,信号損失を最小限に抑える
- 熱伝導性: 効率的な熱管理のために0.71W/m/°K
- 熱安定性: +40ppm/°Cで電解常量係数, -50°Cから150°Cまでの動作範囲.
- 熱膨張係数 (CTE):X軸で11ppm/°CでY軸で14ppm/°Cで銅にマッチ;低Z軸CTE 46ppm/°C.
- ガラスの変容温度 (Tg): 280 °C以上で,強固な熱性能を提供します.
- 湿度 低さ 0.06% 信頼性を高めます
| RO4003C 典型的な値 | |||||
| 資産 | RO4003C | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 3.38±005 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| ダイレクトレクトル常数,ε設計 | 3.55 | Z | 8〜40 GHz | 分相長法 | |
| 消耗因子 | 0.0027 0.0021 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | +40 | Z | ppm/°C | -50°C150まで°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 容積抵抗性 | 1.7 × 1010 | MΩ.cm | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 表面抵抗性 | 4.2 × 109 | MΩ | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 電力の強さ | 31.2 ((780) | Z | Kv/mm ((v/ml) | 0.51mm ((0.020") | IPC-TM-650 2 試行錯誤した5.6.2 |
| 張力モジュール | 19650 2 850 19450 (2,821) |
X について Y |
MPa (kS) | RT 労働力 | ASTM D 638 |
| 張力強度 | 139 (※20.2) 100 (※14.5) |
X について Y |
MPa (kS) | RT 労働力 | ASTM D 638 |
| 折りたたみ力 | 276 (40) |
MPa (KPSI) |
IPC-TM-650 2 試行錯誤した4.4 | ||
| 次元安定性 | <0.3 | X,Y | mm/m (ミリ/インチ) |
エッチ+E2/150の後に°C | IPC-TM-650 2 試行錯誤した4.39A |
| 熱膨張係数 | 11 14 46 |
X について Y Z |
ppm/°C | -55歳°C288まで°C | IPC-TM-650 2 試行錯誤した4.41 |
| Tg | >280 | °CTMA | A について | IPC-TM-650 2 試行錯誤した4.24.3 | |
| Td | 425 | °CTGA | ASTM D 3850 | ||
| 熱伝導性 | 0.71 | W/M/oK | 80°C | ASTM C518 | |
| 水分吸収 | 0.06 | % | 48時間潜水 0.060" サンプル温度 50°C |
ASTM D 570 | |
| 密度 | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
| 銅皮の強度 | 1.05 (6.0) |
N/mm (PLI) |
溶接後 フロー 1オンス EDC フィルム |
IPC-TM-650 2 試行錯誤した4.8 | |
| 炎症性 | N/A | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ | ||||
利益
ロジャース RO4003C PCBは性能に敏感で 大量のアプリケーションに最適です品質を損なうことなく製造コストを削減する設計では特別な処理手順を必要とせず,様々な製造環境で利用可能である.
PCB 仕様

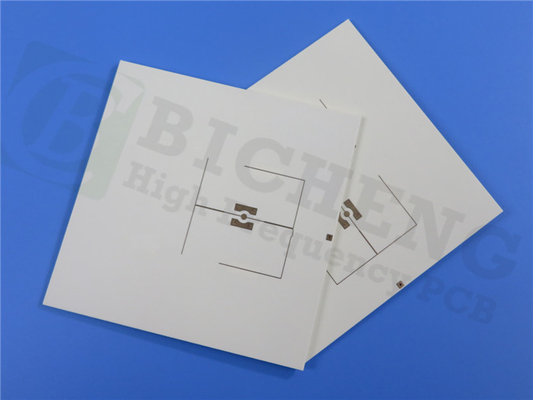

このPCBは2層の硬いボードとして90.63mm x 170.35mmの寸法で,許容度は±0.15mmで構築されています.スタックアップには0.406 mm (16 mil) ロジャース 4003Cコア 35 μm の銅層の間に挟まれ完成板の厚さは0.5mmで,外層は銅重さ1.4ミリです.上部には緑色の溶接マスクと白いシークリーンがあります.設計の明確性を確保する.
アート 作品 と 基準
このPCBは,IPC-Class-2の品質基準に準拠した Gerber RS-274-X形式のアートワークで供給されています.この適合は,PCBが性能と信頼性の厳しい要求を満たすことを保証します..
利用可能性
このRO4003CPCBは 世界中に輸送可能で エンジニアや設計者が どこにいても プロジェクトに 最先端技術にアクセスできるようにしています
典型的な用途
このPCBは特に以下に適しています.
- 携帯電話基地局アンテナと電源増幅器
-RF識別タグ
- 自動車用レーダーとセンサーシステム
直接放送衛星のLNB
信頼性,効率性,コスト効率性を要求する高性能アプリケーションのための例外的な選択です.
