商品の詳細:
お支払配送条件:
|
| 材料: | RO4835 ダエレクトリック 20ミリ (0.508mm) | 層数: | 2層 |
|---|---|---|---|
| PCBのサイズ: | 77.55mm x 167.5mm = 1 PCS, +/- 0.15mm | PCB 厚さ: | 0.6mm |
| 銅の重量: | 1オンス (1.4ミリ) の外層 | 表面塗装: | 浸水金 |
| ハイライト: | 浸透金 RO4835 PCB,20ミリロロ4835 PCB,20ml PCB 2層回路 |
||
高周波性能と卓越した信頼性を備えた ロジャース RO4835 PCBを紹介します伝統的な炭化水素材料と比較して,熱安定性と酸化抵抗性が高く,RO4350Bラミネートと同じ性質を持つ RO4835は,高い性能基準を維持しながら,コスト効率の良い回路製造に最適です.
主要 な 特徴
-RoHS準拠: UL 94 V-0 を要求するアプリケーションのための環境基準を満たす.
-IPC-4103 コンプライアンス: 品質と信頼性の業界基準に準拠しています.
- 介電常数 3.48 ± 005重要なアプリケーションで制御されたインペダントを保証します.
分散因子: 10 GHz で 0.0037 で低く,効率的な信号伝送を促進します.
-ガラス移行温度:高温アプリケーションをサポートする280 °Cを超えています.
熱膨張係数: 低い値は軸間での次元安定性を保証します.
| 資産 | RO4835 | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 3.48±005 | Z | - | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 |
| ダイレクトレクトル常数,ε設計 | 3.66 | Z | - | 8〜40 GHz | 分相長法 |
| 消耗因子 | 0.0037 | Z | - | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 熱系数 ε | +50 | Z | ppm/°C | -100°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 容積抵抗性 | 5 × 108 | MΩ.cm | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 表面抵抗性 | 7 × 108 | MΩ | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 電力の強さ | 30.2 ((755) | Z | Kv/mm ((v/ml) | IPC-TM-650 2 試行錯誤した5.6.2 | |
| 張力モジュール | 7780 (((1128) | Y | MPa (kS) | RT 労働力 | ASTM D 638 |
| 張力強度 | 136(19.7) | Y | MPa (kS) | RT 労働力 | ASTM D 638 |
| 折りたたみ力 | 186 (27) | パンプー (kpsi) | IPC-TM-650 2 試行錯誤した4.4 | ||
| 次元安定性 | <0.5 | X,Y | mm/m (ミリ/インチ) |
エッチ+E2/150°C後 | IPC-TM-650 2 試行錯誤した4.39A |
| 熱膨張係数 | 10 12 31 |
X について Y Z |
ppm/°C | -55°Cから288°C | IPC-TM-650 2 試行錯誤した4.41 |
| Tg | >280 | °C TMA | A について | IPC-TM-650 2 試行錯誤した4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| 熱伝導性 | 0.66 | W/m/oK | 80°C | ASTM C518 | |
| 水分吸収 | 0.05 | % | 48時間潜水 0.060" サンプル温度 50°C |
ASTM D 570 | |
| 密度 | 1.92 | gm/cm3 | 23°C | ASTM D 792 | |
| 銅皮の強度 | 0.88 (5.0) | N/mm (pli) | 溶接後 フロー 1オンス EDC フィルム |
IPC-TM-650 2 試行錯誤した4.8 | |
| 炎症性 | V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ |
利益
- 酸化耐性: 典型的な熱固定マイクロ波材料よりも耐久性が著しく向上します.
低損失性能:自動車システムを含む高周波アプリケーションに最適です.
- 狭い許容: 制御された電解常数,送電線の精度のために
-鉛のない互換性: 処理中にバブル化や脱層の問題がないことを保証します.
- 安定した寸法: 低膨張係数は,穴を塗装する際の信頼性を維持します.
| PCB 材料: | 炭化水素セラミックラミネート |
| 名称: | RO4835 |
| ダイレクトリ常数: | 3.48 (10 GHz) |
| 消耗因子 | 0.0037 (10 GHz) |
| 層数: | 双面PCB,多層PCB,ハイブリッドPCB |
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| 介電体厚さ (ED銅) | 6.6ミリ (0.168mm), 10ミリ (0.254mm), 20ミリ (0.508mm), 30ミリ (0.762mm), 60ミリ (1.524mm) |
| 介電体厚さ (ロプロ銅) | 4ミリ (0.102mm), 7.3ミリ (0.186mm), 10.7ミリ (0.272mm), 20.7ミリ (0.526mm), 30.7ミリ (0.780mm), 60.7ミリ (1.542mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,浸透銀,浸透鉛,OSP,純金塗装など |

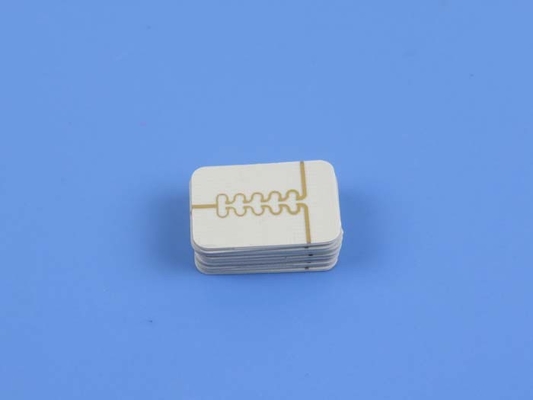

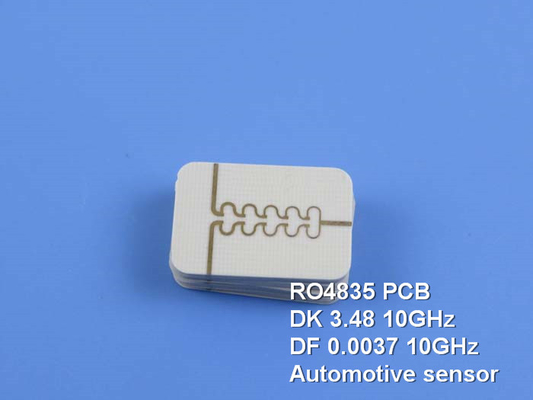

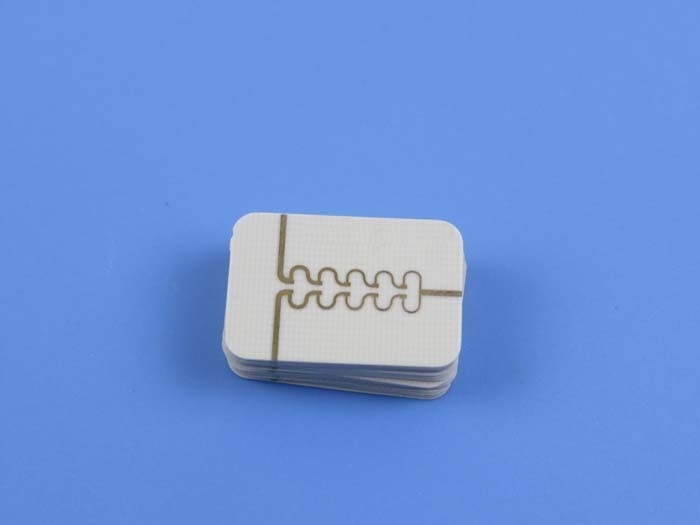

このPCBは2層の硬いボードとして構築され,高周波アプリケーションのための堅牢なプラットフォームを提供します.各側面は35μmの銅で仕上げられています.円周全体で有効な伝導性と信号の整合性を確保する.
介電層は20ミリ (0.508mm) のRO4835材料で構成され,PCBの低損失性能に貢献する.全体として,ボードは0.6mmの総厚さ,電子部品の幅広い用途に適している.
正確な製造のために,PCBは最小6/8ミリメートル,最小0.3ミリの穴の大きさ,複雑な設計を可能にします.表面の仕上げは,浸し金によって達成されます.上層には透明なラベルを表示するために白いシルクスクリーンが付いているが,下層にはシルクスクリーンが付いていないため,スムーズな外観がある.
アート 作品 と 準拠
図形タイプ:ゲルバー RS-274-X
承認された標準:IPCクラス2
サービスエリア:世界 規模
典型的な用途
ロジャース RO4835 PCBは,
- 自動車用レーダーとセンサー
- ポイントからポイントへのマイクロ波通信
- パワーアンプ
レーダーシステム
-RFコンポーネント
