商品の詳細:
お支払配送条件:
|
| 材料: | ロジャーズTMM3コア | Layer count: | 2-layer |
|---|---|---|---|
| PCBのサイズ: | 42.91mm x 108.31mm=1PCS, +/- 0.15mm | PCB thickness: | 0.7 mm |
| 銅の重量: | 1オンス (1.4ミリ) の外層 | 表面塗装: | 浸水銀 |
| ハイライト: | 浸透銀TMM3PCB,RFマイクロ波アプリケーション TMM3 PCB,25mlTMM3 PCB |
||

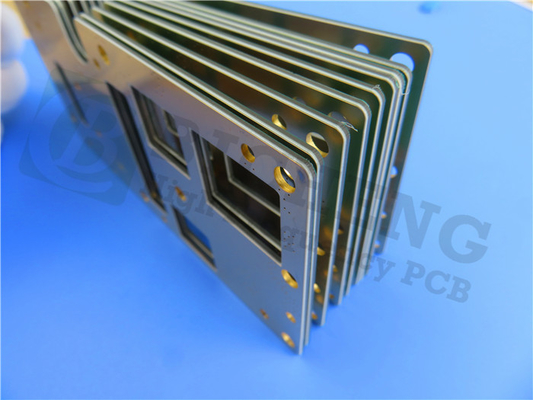

ロジャースTMM3の紹介
ロジャースTMM3は 熱耐性ポリマー複合材料から作られた 熱耐性マイクロ波材料です この革新的な材料は ストライプラインとマイクロストライプアプリケーションのために 特別に設計されていますセラミックと伝統的なPTFEマイクロ波回路ラミネートの最高の属性を組み合わせた多くの従来の材料とは異なり,TMM3は専門的な製造技術を必要とせず,技術者にとって汎用的でアクセス可能な選択肢となっています.

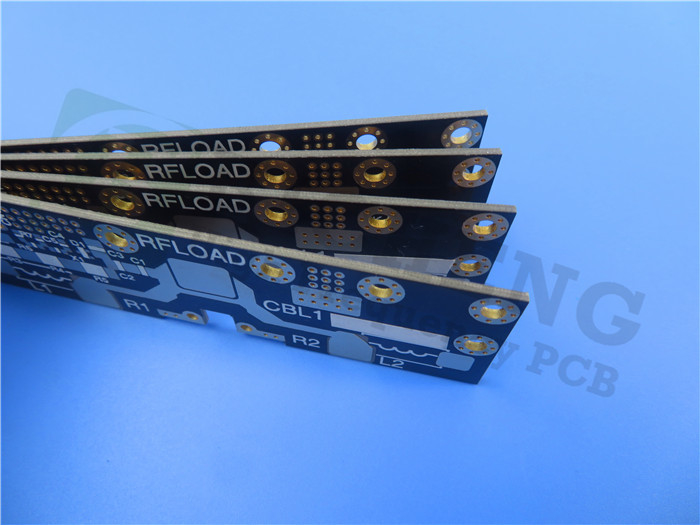

建設 詳細
TMM3 PCBは,堅牢な2層硬いスタックアップを備えています.
銅層 1: 35 μm
ロジャースTMM3コア:0.635mm (25ml)
銅層2: 35 μm
仕様:
板の寸法: 42.91 mm x 108.31 mm (± 0.15 mm)
最低の痕跡/スペース: 5/9ミリ
最小穴の大きさ:0.3mm
完成板 厚さ: 0.7 mm
完成 銅 重量: 外部 層 で 1 オンス (1.4 ミリ)
表面塗装: 浸透銀
品質保証:各PCBは出荷前に100%の電気テストを受け,信頼性と性能を保証します.
典型的な用途
ロジャースTMM3 PCBは特に以下に適しています.
RFおよびマイクロ波回路: 精度と高周波性能を必要とするアプリケーションに最適です.
パワーアンプとコンビナー: 効率的な信号伝送と最小限の損失を保証します.
衛星通信システム: 要求の高い環境で信頼性の高い性能を提供します.
チップテストとパッチアンテナ:正確なテストと高性能を可能にします.
| 資産 | TMM3 | 方向性 | 単位 | 条件 | 試験方法 | |
| ダイレクトリコンスタンット,ε プロセス | 3.27±0032 | Z | 10 GHz | IPC-TM-650 2 試行錯誤した5.5.5 | ||
| ダイレクトレクトル常数,ε設計 | 3.45 | - | - | 8GHzから40GHz | 分相長法 | |
| 消耗因子 (プロセス) | 0.002 | Z | - | 10 GHz | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 変電圧の熱系数 | +37 | - | ppm/°K | -55°Cから125°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 断熱抵抗 | >2000年 | - | ほら | C/96/60/95 について | ASTM D257 | |
| 容積抵抗性 | 2 × 109 | - | モーム.cm | - | ASTM D257 | |
| 表面抵抗性 | >9x 10^9 | - | ほら | - | ASTM D257 | |
| 電気強度 (介電強度) | 441 | Z | V/ml | - | IPC-TM-650 方法 25.6.2 | |
| 熱特性 | ||||||
| 分解温度 (Td) | 425 | 425 | °CTGA | - | ASTM D3850 | |
| 熱膨張係数 - x | 15 | X について | ppm/K | 0~140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 熱膨張係数 - Y | 15 | Y | ppm/K | 0~140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 熱膨張係数 - Z | 23 | Z | ppm/K | 0~140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 熱伝導性 | 0.7 | Z | W/m/K | 80 °C | ASTM C518 | |
| メカニカルプロパティ | ||||||
| 熱ストレス後の銅皮の強度 | 5.7 (1.0) | X,Y | 1lb/インチ (N/mm) | 溶接後浮遊 1オンス EDC | IPC-TM-650 方法 24.8 | |
| 折りたたみの強度 (MD/CMD) | 16.53 | X,Y | kpsi | A について | ASTM D790 | |
| 折りたたみのモジュール (MD/CMD) | 1.72 | X,Y | MPSI | A について | ASTM D790 | |
| 物理 的 な 特質 | ||||||
| 水分吸収 (2X2) | 1.27mm (0.050") | 0.06 | - | % | D/24/23 | ASTM D570 |
| 3.18mm (0.125インチ) | 0.12 | |||||
| 特殊重力 | 1.78 | - | - | A について | ASTM D792 | |
| 固有熱容量 | 0.87 | - | J/g/K | A について | 計算した | |
| 鉛のないプロセスは互換性がある | はい | - | - | - | - | |
電子機器の急速な発展において 高性能印刷回路板 (PCB) の探求は 特に電信や航空宇宙などの分野においてますます重要になっていますロジャース TMM3 PCB を入力します.この記事では,TMM3の特徴,利点,そして多様なアプリケーションを深く見ていきます.エンジニアや製造業者にとって 重要な選択になった理由を示しています.
特殊な介電性能
- 変電常数 (Dk): 10GHz で 3.27 ± 0.032 で,TMM3 PCB は,高周波伝送にとって不可欠な最小の信号歪みを保証します.45 8GHzから40GHzのより広い周波数範囲で柔軟性を示しています
- 消耗因子 (Df): 驚くほど低い消耗因子0です.002電子回路の全体的な効率を向上させる.
- 介電常分の熱系数: 熱安定性は印象的で,系数は+37ppm/°Kで, -55°Cから125°Cの温度でも信頼性の高い性能を保証します.
堅固な機械的および熱的特性
- 分解温度 (Td):高Td425°Cで,TMM3は高温環境に対応するのに適しています.
- 熱膨張係数 (CTE):CTEはX方向とY方向の両方で15ppm/K,Z方向では23ppm/Kを測定し,銅と密接に一致しています.プレッシャーを最小限に抑える電気の整合性を維持するために不可欠です
折りたたみ強さ:折りたたみ強さは16.53 kpsiで,TMM3は機械的なストレスを耐えるように設計されており,厳しいアプリケーションで耐久性を保証します.
印象 的 な 電気 特性
- 断熱耐性:TMM3 PCBは,絶熱抵抗が2000 GΩを超え,優れた電気隔離を備えています.
- 容積抵抗: 2 x 10^9 Ω·cm で評価されているこのPCBは,さまざまなアプリケーションで堅牢な性能を示しています.
- 電力の強度: 441 V/ml の電解強度で,TMM3 は性能を損なうことなく高電圧に耐えることができます.
| PCB 材料: | セラミック,炭水化物,熱耐性ポリマー複合物 |
| 名称: | TMM3 |
| ダイレクトリ常数: | 3.27 |
| 層数: | 二重層,多層,ハイブリッドPCB |
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCBの厚さ: | 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil(0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil(1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35mm), 275ミリ (6.985mm), 300ミリ (7.62mm), 500ミリ (12.7mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,OSP,浸透性チーン,浸透性銀,純金塗装など |
なぜロジャースTMM3PCBを選んだのか?
1安定した信頼性:低Dk,低Df,および高い隔熱抵抗の組み合わせにより,TMM3 PCBは困難な条件下で例外的な信号の整合性を維持します.
2精簡化製造: 材料は鉛のないプロセスと互換性があり,電解塗装の前にナトリウムナフテネート処理を必要としません.生産の簡素化とコスト削減.
3汎用性:TMM3 PCBは,RFおよびマイクロ波回路,電源増幅器,フィルター,衛星通信システムを含むさまざまなアプリケーションで輝いています.
4耐久性と長寿:TMM3の機械的な耐久性により,高い皮の強度と折りたたみの強度により,厳しい環境の厳しさに耐えることが保証されます.長期的に信頼性がある.
ロジャーズTMM3の理想的な用途
ロージャースTMM3 PCBは,以下のような多くの用途に最適です.
- RFおよびマイクロ波回路: 精度と高周波能力を要求するアプリケーションに理想的な選択です.
- パワーアンプとコンビナー:最小限の損失で効率的な信号伝送を可能にします.
- 衛星通信システム: 困難な条件下で信頼性の高いパフォーマンスを提供します
- グローバル ポジショニング システム (GPS) のアンテナ: 信号の受信と送信を正確に保証します.
結論: ロジャースTMM3で電子ソリューションを向上させる
高周波PCB技術における革新の灯台として 立っています Its unique blend of features—ranging from a low dielectric constant and excellent thermal stability to impressive mechanical strength—positions it as a preferred option for engineers and manufacturers eager to push the boundaries of electronic design.
洗練された電子ソリューションの需要が増加するにつれて TMM3 PCBは 卓越した信頼性と性能で これらの課題に対応する準備ができていますロジャース TMM3はどのようにあなたのプロジェクトを上げることができるかについてのより多くの情報,または引用を要求するために最先端の電子ソリューションへのあなたの旅はここから始まります!
