商品の詳細:
お支払配送条件:
|
| 材料: | NT1 電気自動車 NT1 電気自動車 | 層数: | 2層 |
|---|---|---|---|
| PCBのサイズ: | 65.9mm x 26.32mm=1PCS, +/- 0.15mm | PCBの厚さ: | 0.5MM |
| 銅の重量: | 1オンス (1.4ミリ) の外層 | 表面塗装: | ENEPIG |
| ハイライト: | 15ml RT 硬化物 5880 PCB,15ml RT 硬化器 5880 PCBボード,PCB 2層 ENEPIG回路板 |
||

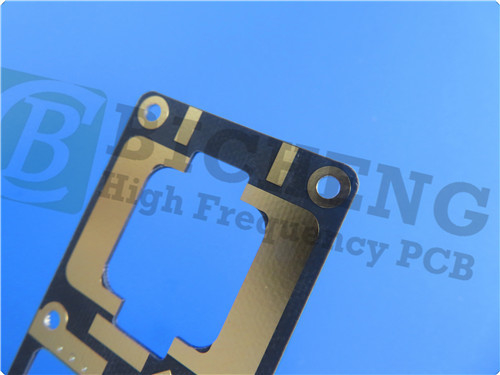

RT/Duroid 5880 PCB を導入する
RT/Duroid 5880は 高周波ラミネートで 要求の高いストライラインとマイクロストライプ回路アプリケーションのために設計されていますこのPCBは特殊な電圧不変の均一性を保証します幅広い周波数範囲で信頼性の高いパフォーマンスを保証します.
主要な特徴:
ダイレクトリコンスタンット:2.2 10GHz/23°Cで 0.02 の狭い許容量を持つ.
消耗因子:印象的な0.0009 10GHzで 信号損失を最小限に抑える
変電常分の温度係数 (TCDk):-125 ppm/°Cで,変動する温度下での安定した性能を保つ.
低水分吸収:湿度が高い環境では理想的です 湿度が高い環境では
熱膨張係数 (CTE):31ppm/°C (X軸),48ppm/°C (Y軸),237ppm/°C (Z軸),同位体の動作を確保する.
| 資産 | NT1 電気自動車 | 方向性 | 単位 | 条件 | 試験方法 | |
| ダイレクトリコンスタンット,ε プロセス | 2.20 2.20±0.02スペック |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 25.5.5 |
|
| ダイレクトレクトル常数,ε設計 | 2.2 | Z | N/A | 8GHzから40GHz | 分相長法 | |
| 消耗因子,tanδ | 0.0004 0.0009 |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 25.5.5 |
|
| 熱系数 ε | -125 | Z | ppm/°C | -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 容積抵抗性 | 2 × 107 | Z | モームcm | C/96/35/90 について | ASTM D 257 | |
| 表面抵抗性 | 3 × 107 | Z | ほら | C/96/35/90 について | ASTM D 257 | |
| 特定熱量 | 0.96(0.23) | N/A | j/g/k (カロリー/g/c) |
N/A | 計算した | |
| 張力モジュール | 23°Cで試験する | 100°Cでの試験 | N/A | MPa (kpsi) | A について | ASTM D 638 |
| 1070 (((156) | 450 ((65) | X について | ||||
| 860 (((125) | 380 ((55) | Y | ||||
| 極限 の ストレス | 29(4.2) | 20(2.9) | X について | |||
| 27(3.9) | 18(2.6) | Y | ||||
| 究極 の ストレス | 6 | 7.2 | X について | % | ||
| 4.9 | 5.8 | Y | ||||
| 圧縮モジュール | 710(103) | 500 (((73) | X について | MPa (kpsi) | A について | ASTM D 695 |
| 710(103) | 500 (((73) | Y | ||||
| 940(136) | 670 ((97) | Z | ||||
| 極限 の ストレス | 27(3.9) | 22(3.2) | X について | |||
| 29 (5.3) | 21(3.1) | Y | ||||
| 52 (7.5) | 43 (6.3) | Z | ||||
| 究極 の ストレス | 8.5 | 8.4 | X について | % | ||
| 7.7 | 7.8 | Y | ||||
| 12.5 | 17.6 | Z | ||||
| 水分吸収 | 0.02 | N/A | % | 0.62" ((1.6mm) D48/50 | ASTM D 570 | |
| 熱伝導性 | 0.2 | Z | W/m/k | 80°C | ASTM C 518 | |
| 熱膨張係数 | 31 48 237 |
X について Y Z |
ppm/°C | 0〜100°C | IPC-TM-650 2 試行錯誤した4.41 | |
| Td | 500 | N/A | °C TGA | N/A | ASTM D 3850 | |
| 密度 | 2.2 | N/A | gm/cm3 | N/A | ASTM D 792 | |
| 銅皮 | 31.2 ((5.5) | N/A | プレス (N/mm) | 1oz ((35mm) EDCフイル 溶接水面の後 |
IPC-TM-650 2 試行錯誤した4.8 | |
| 炎症性 | V-0 | N/A | N/A | N/A | UL 94 | |
| 鉛のないプロセス 互換性 | そうだ | N/A | N/A | N/A | N/A | |
利点:
均一な電気特性:幅広い周波数範囲で一貫したパフォーマンスを維持します
機械加工の容易さ:簡単に切断,切断,形作る 特定の設計要件を満たす
化学耐性溶媒や反応剤に耐性があり,PCBのエッチングや塗装プロセスで一般的に使用されます.
確立された材料:様々な高性能アプリケーションで実証された実績です
最低の電気損失:特に強化されたPTFE材料では 信号の劣化が最小限に抑えられるように最適化されています
施工及び仕様
このPCBは2層の頑丈な構造で設計されています
層組成:
銅層 1: 35 μm
RT/デュロイド5880 コア:0.381mm (15ml)
銅層2: 35 μm
尺寸:各ボードの尺寸は65.9mm×26.32mmで,容積は+/-0.15mmで,様々な電子機器に精密に組み込める.
トレース/スペース: 5/6ミリ
穴の大きさ: 0.2mm
完成した厚さ:0.5mm
表面処理:PCBは,優れた溶接性および耐腐蝕性を提供するENEPIG表面仕上げを特徴としています.
厳格 な 検査 基準
品質保証は電子製品の製造において 極めて重要です RT/Duroid 5880 PCBは出荷前に 100%の電気テストを受けます各ユニットが厳格な性能基準を満たすことを確保するIPC-Class-2 規格に準拠しており,商業用用途に信頼性があります.
産業における応用
RT/Duroid 5880 PCBは多用性があり,以下を含む多数の高周波アプリケーションに対応しています.
商用航空のブロードバンドアンテナ: 飛行中の接続のための通信システムを強化する.
マイクロストライプとストライプライン回路:様々なRFアプリケーションで信頼性の高いパフォーマンスを提供します.
ミリメートル波のアプリケーション:次世代の無線技術をサポートする
レーダーシステム: 重要な防衛および商業用レーダーアプリケーションで精度と信頼性を提供します.
誘導システム:航空宇宙および軍事用途における正確なナビゲーションと標的を確保する.
ポイント・トゥ・ポイントデジタル・ラジオ・アンテナ:長距離高速データ伝送を可能にする.
結論
RT/Duroid 5880 PCBは,高性能,信頼性,そして汎用性のある印刷回路板を求めるエンジニアと製造者にとって, 素晴らしいソリューションです.製造の容易さこのPCBは次世代電子システムの開発の礎石となる予定です.産業がより高い周波数と効率を向上させていくにつれてRT/Duroid 5880は,迅速に変化する技術環境において最適なパフォーマンスを保証し,これらの課題に立ち向かえる準備ができています.
