| 材料: | RO4350B | 層数: | 4層 |
|---|---|---|---|
| PCBのサイズ: | 49.6mm x 25.2mm=1PCS | PCBの厚さ: | 0.5MM |
| 完成したCu重量: | 1オンス (1.4ミリ) の外層 | 表面塗装: | 浸水金 |
| ハイライト: | 液浸の金PCB,1.8mm PCB |
||

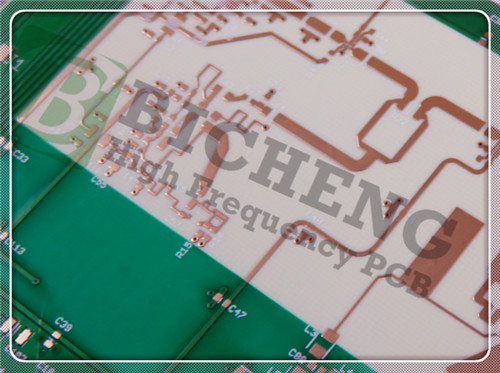

ロジャース RO4350B 4層硬いPCBを紹介します 要求の高いアプリケーションで優れた機能のために設計されていますこの高性能印刷回路ボードは,ロジャースRO4350B材料を使用して構築されています繊維製のガラス強化炭化水素/セラミクスのユニークな混合物で知られています. PTFEに比べると優れた電気性能があります.エポキシ/ガラスの製造能力と組み合わせた.
主要な電気特性
RO4350Bの電気特性は特に注目に値する.
介電常数 (Dk): 10GHzで3.48 ±0.05の値で,この材料は幅広い周波数範囲で安定したパフォーマンスを保証し,高周波アプリケーションに適しています.
分散因子: 10GHzで0.0037の低分散因子は,RFおよびマイクロ波アプリケーションで信号の完整性を維持するために不可欠な最小の信号損失を示します.
熱伝導性: 0.69 W/m/°K で,RO4350B は優れた熱管理を提供し,高電力回路で効果的な熱分散を可能にします.
| RO4350B 典型的な値 | |||||
| 資産 | RO4350B | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 3.48±005 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| ダイレクトレクトル常数,ε設計 | 3.66 | Z | 8〜40 GHz | 分相長法 | |
| 消耗因子 | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | +50 | Z | ppm/°C | -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 容積抵抗性 | 1.2 × 1010 | MΩ.cm | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 表面抵抗性 | 5.7×109 | MΩ | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 電力の強さ | 31.2 ((780) | Z | Kv/mm ((v/ml) | 0.51mm ((0.020") | IPC-TM-650 2 試行錯誤した5.6.2 |
| 張力モジュール | 16767 (((2,432) 14,153 ((2,053) |
X について Y |
MPa (kS) | RT 労働力 | ASTM D 638 |
| 張力強度 | 203 (※29.5) 130(18.9) |
X について Y |
MPa (kS) | RT 労働力 | ASTM D 638 |
| 折りたたみ力 | 255 (37) |
MPa (KPSI) |
IPC-TM-650 2 試行錯誤した4.4 | ||
| 次元安定性 | <0.5 | X,Y | mm/m (ミリ/インチ) |
エッチ+E2/150°C後 | IPC-TM-650 2 試行錯誤した4.39A |
| 熱膨張係数 | 10 12 32 |
X について Y Z |
ppm/°C | -55°Cから288°C | IPC-TM-650 2 試行錯誤した4.41 |
| Tg | >280 | °C TMA | A について | IPC-TM-650 2 試行錯誤した4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| 熱伝導性 | 0.69 | W/M/oK | 80°C | ASTM C518 | |
| 水分吸収 | 0.06 | % | 48時間潜水 0.060" サンプル温度 50°C |
ASTM D 570 | |
| 密度 | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
| 銅皮の強度 | 0.88 (5.0) |
N/mm (PLI) |
溶接後 フロー 1オンス EDC フィルム |
IPC-TM-650 2 試行錯誤した4.8 | |
| 炎症性 | (3)V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ | ||||
従来 の 材料 に 対し て の 利点
費用対効果
ロジャース RO4350Bの顕著な利点の1つは,コスト効率性である.従来のマイクロ波ラミネートと比較して競争力のある価格で,同様のまたは優れた性能を提供します.この手頃な価格で,質を損なうことなく,大規模製造で大幅に節約できます.
次元安定性
RO4350B材料の熱膨張係数は,銅と密接に一致します.この互換性は,卓越した次元安定性をもたらします.異なる材料が異なる速さで膨張し収縮する多層板の重要な要因.
CTE値:
X軸: 10ppm/°C
Y軸: 12 ppm/°C
Z軸: 32ppm/°C
高熱安定性
グラス移行温度 (Tg) が280°C (536°F) を超えると,RO4350Bは,幅広い加工温度で構造的整合性と電気性能を維持する.この高い熱安定性は,高熱ストレスにさらされるアプリケーションでは特に有益です.
詳細なPCB 構築
ロジャース RO4350B 4層硬いPCBは,性能を最大化するための注意深く設計されたスタックアップを備えています:
スタックアップ構成:
銅層 1: 35 μm
ロジャース RO4350B コア: 0.762 mm (30 mil)
銅層2: 35 μm
プレプレグ RO4450F: 0.102 mm (4 ml)
銅層 3: 35 μm
ロジャース RO4350B コア: 0.762 mm (30 mil)
銅層 4: 35 μm
製造精度
精密な製造技術により,最小の痕跡と空間幅は4/7ミリ,最小の穴サイズは0.3ミリです.この 細部 の レベル は,高密度 の 設計 に 必要 で あり,複雑 な 回路 の 配置 に 関する 信頼性 を 保証 し ます.
品質保証と試験
すべてのPCBは,IPC2級基準を遵守する厳格な品質保証プロセスを経ます.各ボードは,出荷前に100%の電気テストを受けます.完全に機能する製品だけが顧客に届くことを確保するこの品質へのコミットメントは,現場で失敗するリスクを最小限に抑え,顧客満足度を高めます.
典型的な用途
ロジャース RO4350B 4層硬いPCBの汎用性により,以下を含む幅広い用途に適しています.
携帯電話基地局アンテナ: 通信システムで強力な性能を提供します.
RF識別タグ:信頼性の高い追跡と識別を可能にします.
自動車用レーダーとセンサー: 先進運転支援システム (ADAS) と安全機能をサポートする.
直接放送衛星のLNB: 高い品質の信号受信と処理を保証する.
結論
ロジャース RO4350B 4層硬いPCBは,PCB技術の重要な進歩を表し, 高性能特性とコスト効率を組み合わせます.優れた寸法安定性電気産業が革新を続けるにつれて,電子機器は,多くの要求を伴うアプリケーションに理想的な選択肢となっています.このPCBは,エンジニアとデザイナーが,彼らのプロジェクトで品質とパフォーマンスを求めるための信頼性の高いソリューションとして立っている.
