| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空袋+カートン |
| 配達期間: | 8～9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000個/月 |

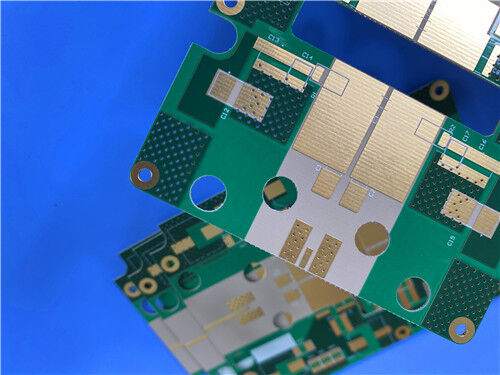

このPCBは WL-CT440 をベース材料として使用し,インベージョンゴールドの表面仕上げを組み込み,IPC-Class-2 品質仕様を厳格に遵守しています.0 と2層の硬い構造で構成されている.254mm (10ml) WL-CT440基板コア,航空宇宙,レーダー,衛星通信システムの高周波,低損失性能要件を満たすために設計されています.
PCB 仕様
| 建設パラメータ | 仕様 |
| 基礎材料 | WL-CT440 (炭化水素樹脂-陶器-ガラス繊維の織物複合物,熱固性高周波材料) |
| 層数 | 2層硬い構成 |
| 板の寸法 | 56単位あたり0.5mm × 89.65mm,寸法許容量は ±0.15mm |
| 最小の痕跡/空間 | 最小の痕跡幅は6ミリ,間隔は7ミリ |
| 穴の最小サイズ | 0.35mm |
| 盲目の経路 | 使われない |
| 完成板の厚さ | 0.3mm |
| 完成した銅重量 | 1オンス (1.4ミリ) 両外層に |
| 厚さによる塗装 | 20 μm |
| 表面塗装 | 浸水金 |
| シルクスクリーン | 上層に塗った白いシルクスクリーン |
|
溶接マスク
|
上層の緑色の溶接マスク |
| 品質管理 | 輸送前100%の電気試験 |
スタック-設定
| 層名 | 材料 | 厚さ |
| 上層銅層 (Copper_layer_1) | 銅 | 35 μm |
| 基板コア | WL-CT440 | 0.254ミリ (10ミリ) |
| 下の銅層 (Copper_layer_2) | 銅 | 35 μm |
WL-CT440 材料紹介
ワングリングのWL-CT440は,有機ポリマーセラミック繊維ガラス布の強化付き,熱固性樹脂ベースの高周波銅覆いラミネート (CCL) です.その電解層には炭化水素樹脂が含まれていますWL-CT440は,標準FR4製造技術とプロセス互換性があります.PTFEベースの材料と比較して簡素化された加工を提供し,同時に強化された回路の安定性と一貫性を確保する同等の外来材料の高性能代替として機能します
炭化水素樹脂と複合陶器の相乗効果により,WL-CT440は例外的な低負荷特性,高温耐性,熱安定性を備えていますこの材料シリーズは,電解常数 (TCDK) と電解損失の安定した温度係数を持っています低熱膨張系数 (CTE) と280°Cを超えるガラス移行温度 (Tg) で,厳しい作業環境における高周波アプリケーションに適しています.
WL-CT440 材料の特徴
| カテゴリー | 特徴 | 仕様 |
| 電気特性 | 変電常数 (Dk) | 4.1 10GHz/23°Cで |
| 消耗因子 | 0.005 10GHzで | |
| 熱性能 | ガラスの変化温度 (Tg) | 280°C |
| TCDK | -21 ppm/°C | |
| 熱伝導性 | 0.66 W/mK | |
| CTE (XYZ軸) | 14/18/35 ppm/°C (銅に合わせた) | |
| 物理 的 な 特質 | 水分吸収 | 0.12% |
| 炎症性評価 | UL 94-V0 |
WL-CT440 物質的な利点
低負荷性能: 炭化水素樹脂と複合陶器の製成は,高信頼性高周波信号伝達に不可欠な低散乱因子を提供します.
-FR4プロセス互換性:標準FR4製造ワークフローと互換性があり,PTFE材料と比較して生産を簡素化し,一貫した回路性能を確保する.
- 卓越した熱安定性:高Tg (280°C) と安定したTCDKは,極端な温度環境でも信頼性の高い動作を保証します.
銅とマッチしたCTE:銅とマッチした熱膨張係数は熱ストレスを最小限に抑え,長期的な構造および電気的信頼性を高めます.
典型的な用途
航空宇宙機器
-マイクロ波とアンテナシステム
線形ネットワーク
- レーダーシステム
- 衛星とナビゲーション
- パワーアンプ
品質と利用可能性
このPCBは,IPC2級品質基準に準拠し,航空宇宙,軍事,高周波電子システムの一貫した信頼性を保証します.グローバルなプロジェクトニーズを支援し,間に合う配達を確保する.
|
|
