| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空袋+カートン |
| 配達期間: | 8～9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000個/月 |

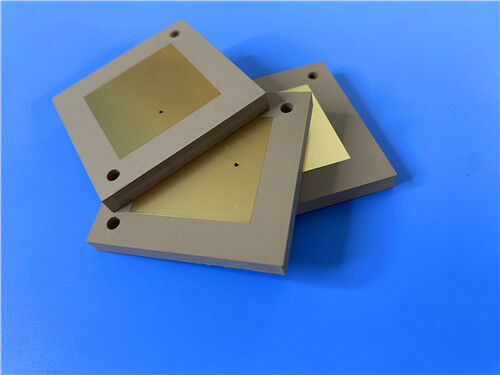

このPCBは,ベース材料としてTP960を使用し,電気のないニッケル浸透金 (ENIG) の表面仕上げを特徴とし,IPC-Class-2の品質仕様を厳格に遵守しています.設計された2面の硬い構造で0.5mm (19.6ml) TP960基板コア,高精密電子システムの高い信頼性および高周波性能基準を満たすために設計されている.グローバル衛星ナビゲーション機器やミサイル搭載プラットフォームなど.
PCB 仕様
| 建設パラメータ | 仕様 |
| 基礎材料 | TP960 (セラミック・ポリフェニレンオキシド (PPO) 樹脂複合物,ガラス繊維で強化されていない) |
| 層数 | 二面型 (2層) 硬い構造 |
| 板の寸法 | 単位108mm × 96mm,次元許容度は ±0.15mm |
| 最小の痕跡/空間 | 5ml / 6ml |
| 穴の最小サイズ | 0.3mm |
| 盲目の経路 | 設立されていない |
| 完成板の厚さ | 0.6mm |
| 完成した銅重量 | 1オンス (1.4ミリ) 両外層に |
| 厚さによる塗装 | 20 μm |
| 表面塗装 | 浸水金 (ENIG) |
| シルクスクリーン | 上層や下層にシルクスクリーンが塗らない |
|
溶接マスク
|
上層や下層に溶接マスクが導入されていない |
| 品質管理 | 輸送前100%の電気試験 |
スタック-設定
| 層名 | 材料 | 厚さ |
| 上層銅層 (Copper_layer_1) | 銅 | 35 μm |
| 基板コア | TP960 | 0.5mm (19.6ミリ) |
| 下の銅層 (Copper_layer_2) | 銅 | 35 μm |
TPシリーズ素材紹介
TP材料は,高周波熱塑性ラミネートで,繊維ガラス補強なしでセラミックフィラーとポリフェニレンオキシド (PPO) 樹脂で構成されています.その電解常数 (Dk) は,セラミックとPPO樹脂の比率を調整することによって正確に調整できますTP製品ラインは,銅のコーティングによって分類されます:TP は,銅のない滑らかな表面材料を表します., TP-1 は片面銅覆い材料,TP-2 は双面銅覆い材料を指します.
TPシリーズの材料の介電常数は,特定の回路設計要件を満たすために3〜25の範囲内で安定的に調整可能である.一般的なDk値は3を含む.04 について46 について06 について159 について29 について69 について810 について2, 11, 16, 20 の対応部品番号 (例えば,TP300,TP440,TP600,TP615) を示しています.周波数で適度に増加するが,10 GHz範囲内では無視される高周波アプリケーションに適しています.
TP960 材料の特徴
| カテゴリー | 特徴 | 仕様 |
|
電気特性
|
変電常数 (Dk) | 9.6 ± 0.19 10GHzで |
| 消耗因子 | 0.0012 10GHzで | |
| 熱性能 | TCDK | -40 ppm/°C (−55°Cから150°C) |
| CTE (XYZ軸) | 40/40/55 ppm/°C (−55°Cから150°C) | |
| 熱伝導性 | 0.65 W/mK | |
| 物理 的 な 特質 | 水分吸収 | 0.01% |
| 炎症性評価 | UL 94-V0 |
典型的な用途
グローバル・サテライト・ナビゲーション・システム (GNSS)
- ミサイル搭載機器
- フーゼ・テクノロジー
- ミニチュアアンテナ
品質と利用可能性
このPCBは,精密,軍事,航空宇宙の電子システムの一貫した信頼性を保証するIPCクラス2品質基準に適合しています.グローバルプロジェクトを支援し,間に合う配達を保証する.
|
|
