| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空袋+カートン |
| 配達期間: | 8～9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS/月 |

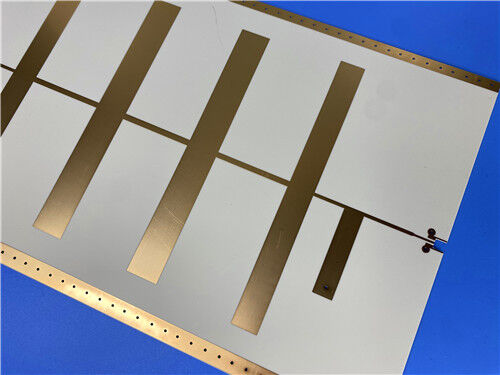

この2層リジッドWL-CT440高周波RF PCB炭化水素セラミック強化ガラス繊維誘電体積層板で製造されており、輸入高周波基板の経済的な代替品として機能します。 IPC-Class-2 規格に従って製造され、浸漬金メッキで仕上げられたこの 0.8 mm の薄い回路基板は、低誘電損失、優れた熱伝導率、高い Tg 性能、および一貫した誘電安定性を実現します。 FR4 互換の製造プロセスを特徴とする WL-CT440 は、優れた再現性と回路の信頼性を維持しながら、従来の PTFE 材料よりも加工がはるかに容易です。一般に、航空宇宙機械、フェーズド アレイ アンテナ、レーダー ハードウェア、衛星通信アセンブリに導入されています。
プリント基板仕様
| 工事項目 | 詳細 |
| 基材 | WL-CT440 – 高周波回路用の炭化水素セラミック充填グラスファイバークロス銅張積層板 |
| レイヤー数 | 2 層 – 航空宇宙およびレーダー電子システム向けに設計された剛性高周波 PCB アーキテクチャ |
| 基板寸法 | 89mm × 63.5mm (1PCS)、精密なコンポーネントの組み立てのため +/- 0.15mm の厳密な寸法公差を備えています |
| トレース＆スペース | 最小 4/6 ミル、コンパクトな配線配線をサポートし、優れた高周波信号の完全性を維持 |
| 最小穴サイズ | 0.2mm、高精度のスルーホール部品の取り付けと挿入用に製造 |
| ビア | ブラインドビアがないため、製造手順が簡素化され、層間の一貫した電気伝導が確保されます。 |
| 仕上がり板厚 | 0.8mmの軽量でスリムな構造は、スペースに制限のある航空宇宙機器や航空機搭載機器に最適です |
| 銅の重量 | 1オンス（1.4ミル）の外側銅箔により、マイクロ波信号伝送に安定した導電性を提供 |
| ビアのめっき厚さ | 20μm、IPC-Class-2要件を満たし、堅牢なビア導電性と長期耐久性を保証します |
| 表面仕上げ | イマージョンゴールドは、高周波精密回路に優れた耐酸化性と信頼性の高いはんだ付け性を提供します。 |
| シルクスクリーン＆ソルダーマスク | 上部シルクスクリーン: なし。下部シルクスクリーン: なし。上部はんだマスク: なし。底部はんだマスク: なし — 完全に露出した銅レイアウトにより、マイクロ波信号の減衰を最小限に抑えます。 |
| 品質テスト | 完璧な電気的性能を保証するために、納品前に 100% の導通テストを実施 |
PCB スタックアップ構成
| スタックアップコンポーネント | 仕様と説明 |
| 銅層 1 | 35μm – 低抵抗マイクロ波信号伝播用の高純度銅箔 |
| WL-CT440コア | 0.762 mm (30mil) – 高い熱伝導率と低い誘電損失を特徴とする炭化水素セラミック強化基板 |
| 銅層 2 | 35μm – 一貫した電気的安定性を維持する対称銅構造 |
アートワークのフォーマットと準拠基準
アートワーク形式: 正確な PCB 製造とユニバーサルなデータ互換性を保証する業界標準形式である Gerber RS-274-X で提供されます。
承認された規格: IPC-Class-2、航空宇宙および軍用高周波電子機器の耐久性と信頼性の高い動作を保証します。
可用性: 国際的なエンジニアリング調達および産業プロジェクトをサポートするために、世界各地への発送が提供されます。
WL-CT440基板のご紹介
WL-CT440 は、高周波マイクロ波用途向けに設計された熱硬化性炭化水素セラミックのガラス繊維強化銅張積層板です。炭化水素樹脂、複合セラミックフィラー、ガラス繊維織物を配合したこの基板は、マイクロ波回路設計に安定した低損失の電気性能を提供します。複雑な PTFE ベースの材料とは異なり、WL-CT440 は FR4 に適合した製造ワークフローを採用しており、卓越した安定性と製造再現性を維持しながら PCB 処理を簡素化します。
炭化水素樹脂とセラミック添加剤の相乗的な組み合わせにより、信号減衰が最小限に抑えられ、優れた耐熱性と優れた温度安定性が実現します。この材料は、安定した誘電温度係数、低い熱膨張率、および 280°C を超える超高 Tg を示します。 WL-CT440 は、輸入高周波ラミネートのコスト効率の高い国内代替品として、軍事、航空宇宙、および商業用高周波システムに広く採用されています。
主な特長
| パラメータ | 仕様・備考 |
| 誘電率@10GHz | 10 GHz/23°C で 4.1、一般的な高周波回路に安定した誘電性能を提供 |
| 損失係数@10GHz | 10GHz で 0.004、マイクロ波送信中に低い信号損失を維持 |
| Dkの温度係数 | -21 ppm/°C、変動する周囲温度下でも信頼性の高い誘電安定性を保証 |
| 熱伝導率 | 0.66 W/MK、高出力 RF 回路の効率的な放熱を可能にします |
| 吸湿性 | 0.12%、湿気の多い作業環境でも一貫した電気特性を維持 |
| XY 軸 CTE | X 軸: 14ppm/°C、Y 軸: 18 ppm/°C、銅と同等の熱膨張を特徴とします。 |
| Z 軸 CTE | 35 ppm/°C、熱による層間剥離と基板の反りのリスクを軽減 |
| Tg値 | ≥280°C、リフローはんだ付けサイクル中に優れた熱耐久性を提供します |
主な利点
WL-CT440 は、商用および軍用の高周波回路設計者に明確な技術的利点を提供します。
FR4 互換の製造により、PTFE 基板と比較して製造が簡素化され、製造コストが削減されます。
最適化された低 Dk および低 Df 値により、マイクロ波周波数帯域全体でクリーンで安定した信号伝送が保証されます。
吸水率が低いため、湿気の多い大気条件下での電気的性能の低下を防止します
高い熱伝導率により、高出力アンプ回路の放熱が促進されます。
銅同期熱膨張係数により熱応力が最小限に抑えられ、長期的な構造信頼性が向上します。
優れた Tg 特性により、繰り返しのはんだ付けプロセスにおける熱安定性が強化されます。
代表的な用途
この WL-CT440 2 層 RF PCB は、軍事グレード、航空宇宙、およびマイクロ波通信システムで広く利用されています。
航空宇宙機器、宇宙客室機器および航空機搭載電子モジュール
- マイクロ波アンテナと位相感応アンテナ アレイ システム
-早期警戒レーダーおよび航空機レーダー送受信ユニット
-フェーズドアレイアンテナとマイクロ波ビームフォーミングネットワーク
-衛星通信、ナビゲーションシステム、RFパワーアンプ
|
|
