| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空袋+カートン |
| 配達期間: | 8～9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS/月 |

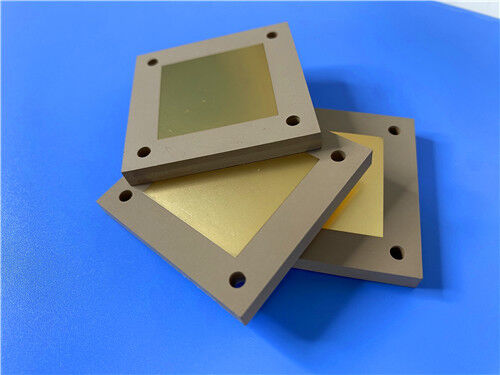

この硬い2層TP1600 高Dk RF PCB特別にセラミックで満たされたPPO樹脂ダイエレクトリックラミネートで製造され,回路小型化のために16.0の超高ダイエレクトリック常数を有する.純金塗装の表面仕上げこの0.9mm厚のPCBは 安定した低分散因数 精密な介電制御と 放射線抵抗を備えていますガラス繊維の強化なしTP1600は,一貫した電気性能のために織り効果をなくす.小型アンテナ,マイクロ波フィルター,航空宇宙用荷重,防衛ナビゲーションシステムに非常に適しています.
PCB仕様s
| 建築物 | 詳細 |
| 基礎材料 | TP1600 超高Dkマイクロ波回路用のセラミックで満たされたPPO樹脂複合ラミネート |
| 層数 | 2層 硬い高DkPCB構造 小型化 RF デバイスのために設計 |
| 板の寸法 | 75mm × 68mm (1PCS),精密な組立一貫性のために,密度の許容量は+/- 0.15mm |
| トレース&スペース | 最低4/6ミリ,コンパクト回路のルーティングを可能にし,優れた信号の整合性を保持する |
| 穴の最小サイズ | 0.2mm,高精度な穴抜き部品の設置のために設計された |
| バイアス | ブラインドバイアスがなく,製造を簡素化し,安定したインターレイヤの電気接続性を確保する |
| 完成板の厚さ | 0.9mm,最適化された厚さ 構造的硬さと小型化要求をバランス |
| 銅の重量 | 1オンス (1.4ミリ) 外部銅層,RF信号伝送のための安定した伝導性を提供 |
| 厚さによる塗装 | 20μm,IPC-Class-2規格に準拠して,伝導経由で耐久性を保証する |
| 表面塗装 | 精密RF回路のための優れた伝導性,耐腐蝕性,高周波安定性 |
| シルクスクリーンと溶接マスク | 上部シルクスクリーン: 白; 下部シルクスクリーン: 白; 上部ソルダーマスク: 緑; 下部ソルダーマスク: 緑 |
| 品質 テスト | 信頼性の高い回路の性能を確保するために,出荷前に100%の電気テストが行われます. |
PCB スタック-設定
| スタックアップコンポーネント | 仕様と説明 |
| 銅層1 | 35μm 低抵抗マイクロ波信号伝導のための高純度銅層 |
| TP1600 コア | 0.8mm (31.49mil) 超高い安定Dk値を持つ,ガラス繊維のないセラミックで満たされたPPO基板 |
| 銅層2 | 35μm 優れた電気安定性を維持するための対称な銅の配置 |
アートワークの形式とコンプライアンス規格
アートワーク形式:高精度PCB製造と完全なデータ互換性を保証する汎用産業標準であるGerber RS-274-Xで提供されています.
承認標準:IPC-Class-2,産業用および軍事用高周波電子機器の安定した長期使用性能を保証する.
利用可能性: 世界規模のエンジニアリングの調達や産業プロジェクトを支援するために,グローバル輸送サービスが提供されています.
TP1600 基板の導入
TP1600は,特化した高周波マイクロ波複合体,介電銅層ラミネート (CCL) です.TP素材シリーズ繊維ガラス補強なしでセラミックで満たされたポリフェニレンオキシド (PPO) 樹脂マトリックスを採用し,この基板は高精度圧縮技術によって鋳造されます.16 の定数名値電圧不変を表示する..0精度調整は,陶器粉末とPPO樹脂の混合比を調整することによって行われます.
独占的なカスタマイズされた製造工芸により TP1600は優れた電解反復性と産業レベルの信頼性を提供しますガラス繊維のない構造は,織り効果の干渉を排除しますこの高Dk基板は,軍事,航空宇宙および高精度マイクロ波電子システムに広く信頼されています.
主要 な 特徴
TP1600は,高Dkマイクロ波産業用アプリケーションのための優れた電気,機械,環境特性を統合しています.
材料タイプ:ガラスの繊維のない陶器で満たされたPPO樹脂銅塗層ラミネート
介電常数: 16.0 ± 0.32コンパクトアンテナの極度の回路小型化を可能にします
消耗因子: 0001210GHzまで超低信号損失を維持する
Dk (TcDk) の温度係数: -43ppm/°C 温度変動下での安定した電解性能
Z軸 CTE: 45ppm/°C,熱膨張変形を効果的に軽減する
ガラス繊維の織り効果のない滑らかな基板表面
放射線耐性と厳しい航空宇宙環境における低排出量
主要 な 益
TP1600は,高Dkマイクロ波回路設計者にとって代替できない技術的利点を提供します.
超高いDk値は,小型化されたアンテナと共鳴構造の設計をサポートし,ボードスペースを節約します
非常に低いDfは,高周波マッチングネットワークの最小の信号衰弱を保証します
ガラス繊維のない構造は,織り効果による信号歪みを避ける
優れた放射線耐性 航空宇宙,衛星,軍事労働条件に適応
純セラミック基板より加工が容易で生産生産量も低コスト
信頼性の高い銅粘着は,精密加工中に脱層を防ぐ
典型的な用途
このTP1600 2層RFPCBは,高Dk精密マイクロ波および防衛電子機器に広く使用されています.
- ミニチュア化されたアンテナと高周波センサーモジュール
-RF/マイクロ波フィルター,カップラー,共鳴空洞
-航空宇宙,防衛,衛星用積載システム
- 北斗ナビゲーションとミサイル搭載の電子装置
|
|
