商品の詳細:
|
| 基材: | F4BTMS300 セラミック充填 PTFE 複合基板 | レイヤー数: | 2層 |
|---|---|---|---|
| プリント基板の厚さ: | 0.25mm | プリント基板のサイズ: | 66.04mm x 78mm (1 個)、公差 +/-0.15mm |
| はんだマスク: | いいえ | シルクスクリーン: | いいえ |
| 銅の重量: | 1オンス（1.4ミル）外層 | 表面仕上げ浸漬ゴールドh: | ENIG (無電動ニッケル浸水金) |
| ハイライト: | シングルレイヤーフレックスPCB,1オンスポリマイドフレックスPCB,LCDコネクタ フレックスPCB |
||

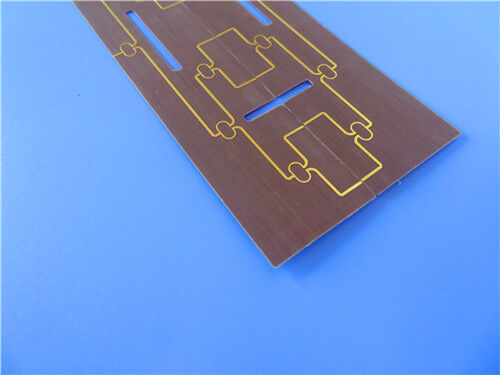

この2層リジッドF4BTMS300 PCBは、厳格な航空宇宙、軍事レーダー、衛星通信シナリオ向けにカスタマイズされた超薄型、高信頼性の高周波回路ソリューションです。アップグレードされたF4BTMS300セラミック充填PTFE複合基板を採用し、複雑な動作条件下で超低電磁損失と優れた寸法安定性を実現します。厚さ0.25mmの超薄型完成厚さと1オンス（1.4ミル）のアウター銅箔重量を備え、プレミアムENIG表面仕上げにより安定した電気伝導性と長期的な防錆能力を保証します。最小トレース/スペース4/6ミル、最小穴サイズ0.35mmで構築され、ブラインドビアフリー構造を採用し、両面シルクスクリーンなし、ソルダマスクなしで製造されています。IPC-Class-2規格に準拠し、標準Gerber RS-274-Xファイルに基づいて製造されており、各PCBは出荷前に全範囲の電気テストを受け、ハイエンド産業および航空宇宙展開向けのグローバル供給が可能です。
PCB仕様
| 仕様項目 | 詳細 |
| ベース素材 | アップグレードされたF4BTMS300セラミック充填PTFE複合基板 |
| 層数 | 2層（リジッド超薄型PCB） |
| 完成基板厚さ | 0.25mm |
| 基板寸法 | 66.04mm x 78mm（1枚）、公差+/-0.15mm |
| 完成銅箔重量 | 1オンス（1.4ミル）アウター層 |
| ビアメッキ厚さ | 20 μm |
| 最小トレース/スペース | 4/6ミル |
| 最小穴サイズ | 0.35mm |
| ブラインドビア | なし |
| 表面仕上げ | ENIG（無電解ニッケル金メッキ） |
| シルクスクリーン | 上面・下面シルクスクリーンなし |
| ソルダマスク | 上面・下面ソルダマスクなし |
| 品質基準 | IPC-Class-2 |
| テストプロセス | 出荷前の100%電気テスト |
対称的でコンパクトな2層リジッドスタックアップを特徴とするこの超薄型PCBは、高周波信号伝送のために一貫した電気的性能と優れた構造的平坦性を提供します。最適化された層構造は、製造および動作中の内部応力不均衡を排除し、高精度RFおよび航空宇宙回路の高い製造歩留まりと長期的な動作安定性をサポートします。
PCBスタックアップ構造:
| スタックアップ層 | 仕様詳細 |
| 銅箔層1 | 35 μm RTF低粗度導電性銅箔 |
| F4BTMS300基板コア | 0.127mm（5ミル）アップグレードセラミック充填PTFE複合コア |
| 銅箔層2 | 35 μm RTF低粗度導電性銅箔 |
PCB統計
この精密F4BTMS300高周波PCBは、最適化されたコンポーネントレイアウトと合理的なビア配置を採用し、コンパクトなアセンブリ要件に完全に適合し、航空宇宙およびRFシステムアプリケーションに安定した高精度信号伝送を提供します。
| 統計項目 | 数量 |
| 合計コンポーネント | 42 |
| 合計パッド | 38 |
| スルーホールパッド | 23 |
| トップSMTパッド | 15 |
| ボトムSMTパッド | 0 |
| ビア数量 | 26 |
| ネット数量 | 2 |

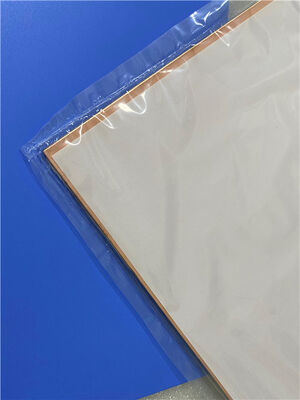

F4BTMS300高周波基板紹介
F4BTMS300は、従来のF4BTM基板シリーズのアップグレード版であり、最適化された材料配合と高度な製造技術によって改良されています。この複合材料は、高含有量のナノセラミックフィラーと超微細ガラス繊維クロスをPTFE樹脂と混合して統合しており、電磁波伝搬に対するガラス繊維の悪影響を効果的に軽減します。この構造最適化により、誘電損失が大幅に減少し、全体的な寸法均一性が向上し、X/Y/Z軸の異方性が低下し、効果的な動作周波数範囲が拡大すると同時に、固有の電気的強度が増強されます。
この基板は、優れた熱伝導性、安定した誘電体温度特性、超低熱膨張性能を示し、極端な温度変動下でも安定した電気的および構造的特性を維持します。標準構成としてRTF低粗度銅箔を採用しており、信頼性の高いピール強度を維持しながら高周波導体損失を効果的に低減します。銅およびアルミニウムベースのラミネートプロセスの両方と互換性のあるF4BTMS300は、輸入高周波基板の信頼性の高い航空宇宙グレードの代替品として、軍事、航空、衛星通信回路の製造に最適です。
F4BTMS300コア電気・熱特性
| 性能パラメータ | 仕様と説明 |
| 誘電率（Dk） | 10GHzで3.0、高周波帯域全体で安定 |
| 損失正接（Df） | 10GHzで0.0013、20GHzで0.0015、超低信号減衰 |
| Dkの温度係数 | -20 ppm/°C（-55°C～150°C）、温度変化下での安定した誘電体性能 |
| 熱膨張係数（CTE） | X軸：10 ppm/°C；Y軸：11 ppm/°C；Z軸：22 ppm/°C（-55°C～288°C）、低異方性・高構造安定性 |
| 熱伝導率 | 0.67 W/mk、連続高出力動作のための効率的な放熱 |
| 吸湿率 | 0.025%、過酷な環境条件に対する優れた耐湿性 |
F4BTMS材料利点
従来のFR4および一般的なPTFE基板を凌駕するF4BTMS300 PCBは、強化された材料特性と汎用性の高いプロセス互換性を備え、厳格な高精度、高周波産業および航空宇宙アプリケーションに最適です。
低高周波損失：ナノセラミック複合構造により、10～20GHzでの安定した伝送のための信号減衰を低減
信頼性の高い熱安定性：最適化されたCTEとDK温度係数により、熱サイクル下での電気的性能の変化を回避
最小限の導体損失：低粗度RTF銅箔と組み合わせて、表皮効果損失を削減し、回路効率を向上
強力な環境安定性：超低吸湿率により、温度と湿度の変動下での安定した性能を保証
低構造異方性：バランスの取れた物理的特性により、変形を防ぎ、長期的な動作信頼性を向上
幅広いプロセス適応性：銅およびアルミニウムベースのラミネートと互換性があり、さまざまな高出力放熱回路に対応
代表的なアプリケーション
超低誘電損失、優れた環境適応性、安定した高周波電気性能により、F4BTMS300 PCBはハイエンド航空宇宙、軍事防衛、精密RFマイクロ波システムに広く応用されています。
品質・サービス保証
すべてのF4BTMS300高周波PCBは、IPC-Class-2産業品質基準に厳密に準拠して製造されています。標準Gerber RS-274-Xファイルから処理されたこれらの超薄型高周波基板は、ハイエンドアプリケーションシナリオのために精密な寸法公差と安定した電気的整合性を備えています。完成した各ユニットは、出荷前に包括的な電気的性能検査を受け、機能的欠陥を排除し、バッチ品質の一貫性を保証します。グローバルロジスティクスと専門的な技術サポートに裏打ちされたこれらの航空宇宙グレードのPCBソリューションは、世界中の高精度産業製造および高度な科学研究プロジェクトに信頼性の高いサポートを提供します。
