商品の詳細:
|
| 基材: | TFA1020 ガラスフリー PTFE ナノセラミック複合高周波積層板 | レイヤー数: | 2層 |
|---|---|---|---|
| プリント基板の厚さ: | 0.25mm | プリント基板のサイズ: | 67.4mm×89mm(1PCS)、寸法公差:±0.15mm |
| はんだマスク: | いいえ | シルクスクリーン: | いいえ |
| 銅の重量: | 1オンス | 表面仕上げ: | 純金メッキ |
| ハイライト: | 液浸の金適用範囲が広いPCB,0.15mmポリマイド 柔軟PCB,組み立てた柔軟PCB |
||

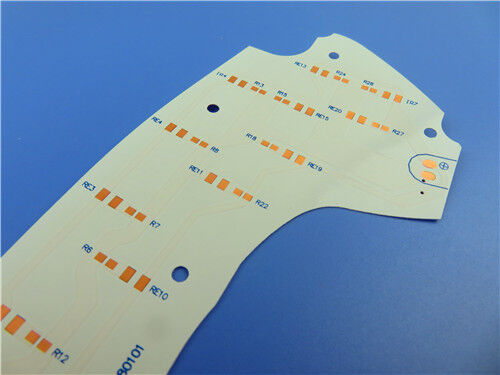

この2層リジッドTFA1020高周波PCBは、厳格なマイクロ波および無線周波数アプリケーションシナリオ向けに設計された、プレミアムな航空宇宙グレードの回路ソリューションです。革新的なガラスフリーPTFEナノセラミック複合誘電体基板を採用し、従来のガラス繊維強化構造を廃止することで、ガラス繊維による電磁波伝搬干渉を完全に排除します。優れた周波数安定性と超低信号損失を実現し、従来の高周波PCB基板と比較して全体的な性能が向上しています。厚さ0.25mmの超薄型仕上げと1オンスの外側銅クラッドを備え、純金メッキ表面処理を採用することで、優れた導電性、耐久性のある耐酸化性、および高精度な航空宇宙、レーダー、衛星機器向けの長期的な動作安定性を提供します。4/6ミルのファインライントレースとスペースルーティング、および0.35mmの最小穴加工をサポートし、ブラインドビア設計はありません。基板は、上下のソルダマスクやシルクスクリーン印刷なしの、完全なベア銅として加工されています。
PCB仕様
| 仕様項目 | 詳細 |
| ベース素材 | TFA1020ガラスフリーPTFEナノセラミック複合高周波ラミネート |
| 層構成 | 2層リジッドPCB構造 |
| 完成基板厚 | 0.25mm |
| 基板寸法 | 67.4mm × 89mm (1枚)、寸法公差: ±0.15mm |
| 外側銅厚 | 外層用1オンス (1.4ミル) 完成銅重量 |
| ビアメッキ深さ | 20μmメッキ厚 |
| 最小トレース/スペース | 4/6ミル |
| 最小ドリル穴サイズ | 0.35mm |
| ブラインドビア設計 | 採用せず |
| 表面仕上げ | 純金メッキ |
| シルクスクリーン印刷 | 上下両面に印刷なし |
| ソルダマスクコーティング | 上下両面にコーティングなし |
| 出荷前検査 | 100%全数電気検査 |
PCBスタックアップ構造
この対称的なデュアルレイヤーリジッドスタックアップは、超薄型のTFA1020ナノセラミックPTFE誘電体コアを採用しています。独自のガラスフリー構造設計により、X/Y/Zの三次元異方性が大幅に低減され、銅箔との熱膨張特性が高度に一致します。従来のガラス繊維織りによる電磁信号歪みを効果的に排除し、高精度航空宇宙高周波回路アプリケーションにおいて、均一な電気的性能と優れた寸法安定性を維持します。
| スタックアップ層 | パラメータ詳細 |
| トップ銅層 | 35μm厚銅箔 |
| TFA1020誘電体コア | 0.127mm (5ミル) 高性能ガラスフリー複合基板 |
| ボトム銅層 | 35μm厚銅箔 |
![]()
PCB統計
このTFA1020航空宇宙グレード高周波PCBは、合理化されたコンポーネントレイアウトと適切なビア配置が特徴です。最適化された構造レイアウトは、小型化された精密アセンブリ要件に適応し、洗練されたRF機能モジュールに対して安定した正確な信号伝送を維持します。
| 統計項目 | 数量 |
| 実装部品数 | 24 |
| 総パッド数 | 30 |
| スルーホールパッド | 18 |
| トップSMTパッド | 12 |
| ボトムSMTパッド | 0 |
| ビア数 | 11 |
| ネット回路数 | 2 |
TFAシリーズ高周波基板概要
TFAシリーズ基板は、航空宇宙の高信頼性シナリオ向けに調整された先進的なPTFEセラミック複合誘電体材料です。ガラス繊維クロス樹脂含浸技術を採用する従来の高周波ラミネートとは異なり、TFAシリーズは革新的なナノセラミックとPTFE樹脂の統合成形、および独自のカスタムラミネートプロセスを採用しています。ガラス繊維成分を完全に排除することで、電磁伝送中のガラス繊維効果を排除し、優れた周波数安定性と業界をリードする低誘電損失を実現します。多方向異方性を最小限に抑え、銅に合わせた低熱膨張係数と安定した誘電体温度特性を備え、輸入された同等のハイエンド基板を完全に置き換えることができます。このシリーズは、2.94、3.0、6.15、10.2の4つのオプションの誘電率をサポートし、それぞれTFA294、TFA300、TFA615、TFA1020モデルに対応し、多様な高周波回路設計の要求に応えます。TFA1020コア材料の利点TFA1020は、超低信号減衰、優れた温度適応性、効率的な放熱性能を統合しています。その安定した電気的および機械的特性は、極端で過酷な作業環境下での高周波回路の一貫した信頼性の高い動作を保証します:
![]()
性能パラメータ
性能上の利点
| 誘電率 (Dk) | 10GHzで10.2、コンパクトな高周波航空宇宙回路設計における正確なインピーダンスマッチングと安定したパラメータ出力を可能にします |
| 損失正接 (Df) | 10GHzで0.0015、20GHzで0.0017、広帯域信号損失を効果的に低減し、完全な信号整合性を維持します |
| 誘電率の温度係数 (TCDK) | -55℃から150℃の範囲で-340 ppm/℃、急激な温度変動の中でも安定した誘電体性能を維持します |
| CTEパラメータ | X=16 ppm/℃、Y=16 ppm/℃、Z=30 ppm/℃ (-55℃から288℃)、アセンブリおよび熱サイクリング中の銅同期寸法安定性を提供します |
| 熱伝導率 | 0.88 W/mk、放熱を加速し、高出力RFデバイスの長期的な動作安定性を向上させます |
| 吸湿率 | 0.015%の超低吸水率、湿潤環境によるパラメータ偏差を防ぎ、環境適応性を向上させます |
| 難燃性グレード | UL 94-V0、厳格な航空宇宙および産業用電子機器の安全仕様に準拠しています |
| 典型的な応用シナリオ | ガラスフリーの超安定誘電体性能、最小限の高周波損失、優れた耐熱性、航空宇宙グレードの信頼性により、TFA1020 PCBはハイエンド航空、宇宙、精密レーダー、衛星通信分野で広く応用されています: |
航空宇宙機、宇宙探査機器、航空機搭載キャビン電子システム
マイクロ波信号処理装置、高精度位相感応アンテナ装置
