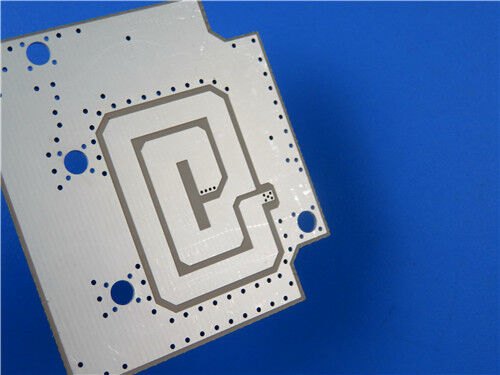

2層TF960 PCB 0.7mm 浸透銀 高Dk RF プリント回路板

この2層リジッドTF960 PCBは、高精度無線周波数およびワイヤレス信号処理デバイス向けに調整された高安定性・高周波ソリューションとして機能します。プレミアムTF960熱硬化性セラミック充填変性PTFE誘電体材料で構築されたこのPCBは、安定した誘電性能、超低信号損失、優れた熱安定性を提供し、従来の高周波基板よりも優れた構造的信頼性と加工適合性を実現します。最終基板厚0.7mm、外層銅箔1オンス、イマージョンシルバー表面仕上げにより、長時間の高周波動作中の安定したはんだ付け性と一貫した電気伝導性を保証します。5/8ミルファインラインルーティング能力と0.25mmマイクロホール精度を備え、ブラインドビア設計を採用せず、カスタマイズされた片面コーティング（上面シルクスクリーン白、上面ソルダマスク青）を採用し、底面銅箔は露出したままです。

PCB仕様

PCBスタックアップ構造

高安定性TF960誘電体コアを備えた対称的なデュアルレイヤーリジッドレイアウトを採用したこのスタックアップ構造は、バランスの取れた機械的平面度と均一な電気的パラメータを実現します。標準的なFR4の穴あけ、めっき、ラミネート手順と完全に互換性があり、高周波回路設計における信頼性の高い製造の一貫性と安定した信号伝送を保証します。

PCB統計

このTF960高周波PCBは、最適化された部品配置と合理的なビア配置を採用し、コンパクトなアセンブリ要件に対応し、高精度RF機能モジュールの安定した電気的性能を維持します。

TF960高周波基板紹介

TF960は、変性PTFE樹脂、微細セラミックフィラー、ガラス繊維補強材で構成されたプレミアム熱硬化性高周波ラミネートです。従来の高周波誘電体と比較して、このアップグレードされた材料は、誘電損失が低く、誘電率の許容差が厳しく、構造安定性が向上しています。標準的なFR4製造ワークフローと260℃鉛フリーリフローはんだ付けをサポートし、優れた耐熱性と最小限の吸湿性を特徴としています。高信頼性RF回路システム向けに開発されたTF960は、挿入損失を効果的に低減し、長時間の高周波動作条件下で完全な信号整合性を維持します。

TF960コア特性

TF960は、精密に調整された誘電特性と堅牢な機械的特性を組み合わせ、商用および産業用RFシナリオで安定した再現性の高い高周波性能を提供します。

代表的な用途

正確な誘電体の一貫性、超低高周波損失、優れた耐熱性および耐環境性により、TF960 PCBはハイエンド通信機器、産業用精密試験、高信頼性レーダーシステムで広く利用されています。

• RFおよびマイクロ波送受信モジュール
• 5G/6G大規模MIMOアンテナアレイ
• 自動車ADASおよび航空宇宙レーダーシステム
• 衛星通信ペイロードデバイス
• 高出力RFアンプユニット
• ベクトルネットワークアナライザを含む高精度試験・測定機器

品質・サービス保証

すべてのTF960高周波回路基板は、IPCクラス2産業品質基準に厳密に従って製造されています。標準的なガーバーRS-274-X設計ファイルを採用し、各基板はバッチ製造のために正確な寸法精度と安定した電気的再現性を実現します。完成品はすべて出荷前に包括的な電気検査を受け、機能的な欠陥を排除し、バッチの一貫した性能を保証します。グローバルな物流ネットワークと専門的な技術サポートに支えられたこれらの高信頼性高周波PCBソリューションは、世界中のハイエンド通信、航空宇宙、自動車、精密測定プロジェクトに信頼性の高いサポートを提供します。
