4層 Rogers RT/duroid 6202 ハイブリッドPCB 1.014mm 金メッキ回路基板

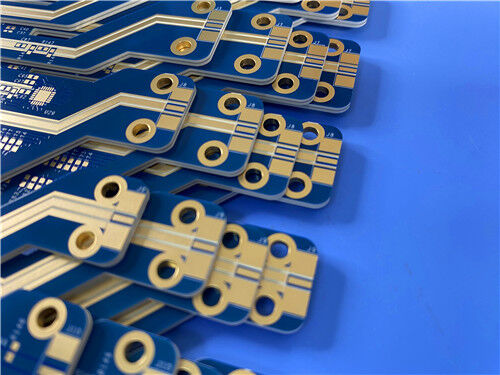

この4層ハイブリッドRogersRT/duroid 6202 PCBは、高信頼性マイクロ波およびRF多層回路アプリケーション向けに設計されています。0.127mm RT/duroid 6202誘電体、0.381mm PPボンディングシート、0.4mm FR-4基板のハイブリッド積層構造を採用し、合計プレス厚は1.014mmです。PCBは、0.5ozの内層銅と1ozの外層銅、イマージョンゴールド表面処理、青色のソルダマスク、白色のシルクスクリーンを備え、安定した導電性と明確な回路マーキングを実現します。厳格なIPC-6012クラス3規格に準拠し、25μmのビア銅厚、レジン埋め込みビア、電気メッキ充填ビアインパッド技術を採用し、優れた構造的完全性を確保しています。プロセスエッジ、位置決め穴、光学アライメントポイントを備えたこの110mm x 35mmの高周波PCBは、精密な組み立てと大量生産をサポートし、航空宇宙、レーダー、精密通信システムに最適です。

PCB仕様

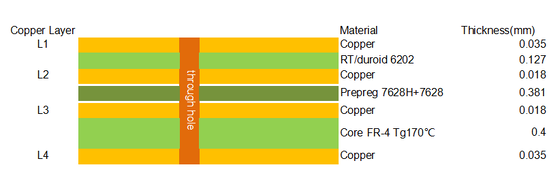

PCB積層

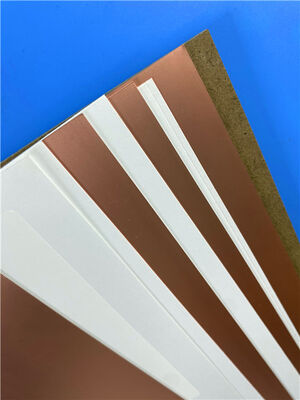

RT/duroid 6202 材料紹介

RT/duroid 6202は、Rogers社のプロフェッショナルな低損失高周波ラミネートで、複雑なマイクロ波構造や高精度多層RF回路向けにカスタマイズされています。最適化された織りガラス繊維で強化されており、非常に低い熱収縮と優れた寸法安定性を特徴としています。誘電率と厚さの厳密な制御、および超低誘電率温度係数をサポートします。これらのコア特性により、幅広い温度変動下で非常に安定した電気的性能が保証され、高周波信号の減衰が効果的に低減され、長期間の動作中に一貫した信号整合性が維持されます。

通常の高周波基板とは異なり、RT/duroid 6202は銅箔との優れた機械的互換性、一致した面内膨張係数、最小のエッチング収縮を実現します。大量生産時の位置決めずれを防ぎ、二次的なダブルエッチングの必要性をなくし、製造精度と歩留まりを大幅に向上させます。0.5ozから2ozまでのフレキシブル銅箔オプションをサポートし、フラット、非平面、複雑な多層積層設計に対応します。航空宇宙、防衛、レーダー、精密衛星通信機器の主流の高信頼性基板となっています。

コア性能

超低高周波損失: 最小限の減衰で優れた信号伝送効率を実現し、高周波マイクロ波およびミリ波回路の動作要件に完全に適合します。

優れた寸法安定性: 低熱膨張率と超低エッチング収縮により、正確な回路位置決め公差を維持し、高精度ファインライン生産をサポートします。

安定した電気パラメータ: 厳密なDk公差と超低温度ドリフトを備え、複雑な温度変動シナリオで一貫した誘電性能を保証します。

高信頼性プラグビアプロセス: レジン埋め込みビアと電気メッキ充填ビアインパッドにより、中空ビアを排除し、構造的タイトネス、導電性安定性、はんだ付け信頼性を向上させます。

ハイブリッド構造の利点: RT/duroid 6202の高周波性能とFR-4のコスト効率を組み合わせ、プロフェッショナルなRF性能と商用コスト効率のバランスを取ります。

主な用途

• フェーズドアレイアンテナ
• 地上および航空レーダーシステム
• 全地球測位システムアンテナ
• 電源バックプレーン
• 高信頼性複雑多層回路
• 商用航空機衝突回避システム
• ビームフォーミングネットワーク

結論

プレミアムRogers RT/duroid 6202高周波誘電体材料、高度な充填ビア処理、IPCクラス3グレードの製造により構築されたこの4層ハイブリッドPCBは、一貫した低損失電気性能、正確な寸法安定性、および優れた熱信頼性を提供します。高周波動作条件下での従来のFR-4基板の信号損失と精度制限を効果的に克服します。プロフェッショナルなマイクロ波グレード基板とコスト効率の高いFR-4構造を組み合わせることで、このハイブリッド構造は全体的な性能と手頃な価格を最適化し、航空宇宙、衛星通信、精密レーダー、複雑な多層RF回路アプリケーションに非常に信頼性の高いソリューションを提供します。
