6層RO4350B & IT180A ハイブリッド基板 1.6mm厚 ブラインドビア & エッジメッキ 高周波基板

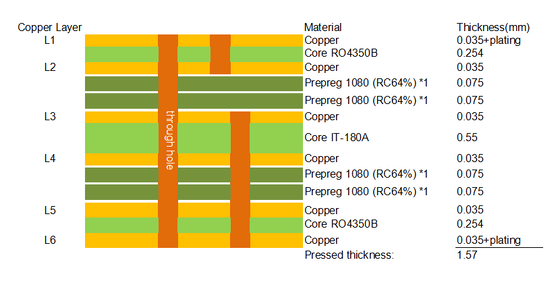

このカスタム6層ハイブリッド高周波PCBは、Rogers RO4350BとIT180A材料を組み合わせたプレミアム混合誘電体スタックアップを採用し、低損失の高周波性能と剛性のある機械的安定性をバランス良く実現しています。層構造は、表裏両面に0.254mmのRO4350B基板、中央コア誘電体として0.55mmのIT180A、接着層として0.075mmのIT180Aプリプレグを使用し、標準的な完成基板厚1.6mmを形成します。外層銅箔は仕上げ厚1.42oz、内層銅箔は仕上げ厚1ozの非対称銅箔構成を採用し、RF回路の高電流伝導および精密信号伝送要件を満たします。

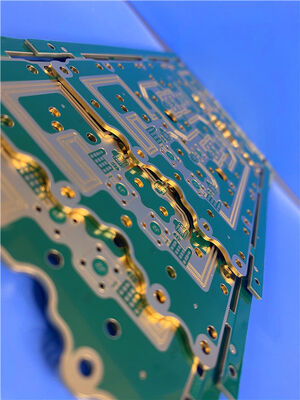

このPCBは、クリアな回路識別と信頼性の高いはんだ保護のために、白シルク印刷付き両面グリーンソルダーマスクを採用し、高品質のイマージョンゴールド表面仕上げで酸化耐性とのはんだ付け安定性を向上させています。高度なブラインドビア技術を駆使したL1-L2およびL3-L6層間接続のプロフェッショナルなカスタム設計により、回路密度と信号ルーティング効率を最適化しつつ、スルーホール干渉を回避します。全面エッジメッキ処理を施すことで、基板の構造的完全性、電磁シールド性能、耐摩耗性が向上しています。1枚あたり110mm×110mmのサイズで、この高信頼性ハイブリッドPCBは、高周波通信、マイクロ波センシング、精密RF機器アプリケーションに最適です。

PCB仕様

高周波銅箔の種類と性能特性

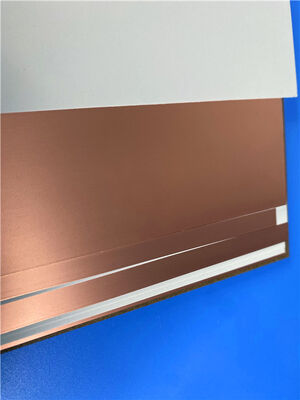

銅箔は、高周波およびマイクロ波PCBの基本的な導電性コンポーネントとして機能し、信号伝送効率、層間接着安定性、および長期的な運用耐久性に大きく影響します。Rogersの高周波誘電体基板は、それぞれ独自の構造的特徴と電気的性能を持つ、多様な銅箔バリアントと互換性があります。回路設計およびアプリケーション環境に基づいた適切な銅箔の選択は、信号整合性とPCB全体の信頼性を最大化するために不可欠です。以下に、高周波PCB製造で最も一般的に使用される銅箔の種類を示します。

標準電解銅箔 (ED Copper Foil)

電解銅箔は、制御されたDC電気条件下で回転するチタンドラム上に純銅イオンを堆積させることにより製造されます。このプロセスにより、滑らかで光沢のあるドラム面と、反対側の粗いマット面を持つ非対称構造が形成されます。ドラムの回転速度を変更することで銅の厚さを精密に調整でき、柔軟な重量カスタマイズをサポートします。両面には特殊な表面処理が施され、誘電体材料との層間接着を強化し、酸化耐性を向上させます。これらの強化により、銅の変色を防ぎ、安定したラミネート品質を確保するため、ED銅箔は従来のハイブリッド回路設計に信頼性の高い選択肢となります。

圧延銅箔 (Rolled Copper Foil)

圧延銅箔は、純銅ビレットを繰り返し冷間圧延プロセスで圧縮し、均一で超薄型の銅シートに加工することで製造されます。その表面の平坦性と滑らかさは、圧延機の精度と加工パラメータによって決まります。標準的なED銅箔と比較して、圧延銅箔はより高密度で均質な内部構造を持ち、優れた延性、機械的柔軟性、および疲労強度を発揮します。導体損失が最小限で物理的特性が安定しているため、一貫した曲げ耐久性と精密な信号伝送を必要とする高信頼性高周波PCBに広く採用されています。

抵抗性銅箔 (Resistive Copper Foil)

標準ED銅箔をベースに開発された抵抗性銅箔は、マット面に金属または合金コーティングを施し、ニッケル粒子による粗面化処理を行うことで、専門的な改質が施されています。これにより、銅箔表面に安定した抵抗層が形成され、高周波回路の正確なインピーダンス調整が可能になります。厳密な抵抗の一貫性が要求される精密RFシステムおよび信号減衰回路向けにカスタマイズされたこの銅箔タイプは、回路インピーダンスを効果的に安定させ、洗練された高周波モジュールでの信号干渉を最小限に抑えます。

逆処理ED銅箔 (Reverse Treated (RTF) ED Copper Foil)

逆処理ED銅箔は、従来のED銅箔とは異なり、自然に滑らかなドラム面に表面強化処理が施されています。薄い機能性コーティングが滑らかな表面を微細に粗面化し、誘電体基板との接着性を大幅に向上させ、耐食性を改善します。ラミネート中、処理された粗面は誘電体コアとしっかりと接着し、元のマット面は追加の化学的または機械的処理なしにフォトレジスト接着に理想的な粗さを維持します。この設計により、剥離リスクと導体損失が効果的に低減され、高精度多層高周波PCBアプリケーションに最適です。

LoPro銅箔

LoPro銅箔は、逆処理ED銅箔の改良版であり、処理面にプレミアム接着強化層が組み込まれています。この物理的な接着層は、銅箔と誘電体材料との間の界面統合をさらに最適化し、超低プロファイルトポグラフィーと優れたラミネート安定性を提供します。Rogers RO4000シリーズ高周波基板と完全に互換性のあるLoPro 銅箔は、高周波信号損失を効果的に低減し、パッシブ相互変調 (PIM) 性能を向上させます。ハイエンドマイクロ波、衛星通信、精密RF機器向けのプレミアム銅ソリューションとして機能します。

各種銅箔の結晶構造の違い

内部の結晶構造が、電解銅箔と圧延銅箔の性能を根本的に差別化します。ED銅箔の結晶は、箔のZ軸に沿って垂直に成長し、規則的なフェンス状の垂直結晶配置を形成します。この構造は、箔平面に垂直な明確で長い結晶境界を持ち、従来のハイブリッド回路に基本的な導電性と接着性を提供します。対照的に、冷間圧延プロセスは圧延銅の内部結晶粒を粉砕・精製し、箔平面にほぼ平行な小さく不規則な球状結晶を形成します。精製された均一な結晶構造は、圧延銅に優れた構造安定性、低い信号減衰、およびより強い疲労強度をもたらし、厳格な性能要件を持つハイエンド高周波および高速回路アプリケーションにより適しています。
