| MOQ: | 1pcs |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空bags+Cartons |
| 配達期間: | 8-9仕事日 |
| 決済方法: | T/T |
| 供給能力: | 1ヶ月あたりの5000pcs |
ロジャース RO4350B 高周波印刷回路板 10ミリ,20ミリ,30ミリ,60ミリ厚度 浸水金で塗装
(PCBはカスタム製の製品で,表示された写真とパラメータは参照のためにのみ)
皆さん こんにちは
今日では RO4350Bラミネートで作られた 高周波PCBを紹介します
RO4350Bはロージャーズ・コーポレーションの 繊維製のガラス布で強化された 水素炭化水素樹脂セラミック製のラミネートですPTFE/繊維ガラス布材料に非常に類似した電気特性を持ち,その処理能力はエポキシ樹脂/ガラス布材料に類似している..
RO4350Bラミネートを使用する理由
1優れた高周波性能
RO4350B材料は,PTFEではなく炭化水素セラミックで満たされたラミナットで,優れた高周波性能を提供するように設計されています.
2低電解損失
低負荷は優れた電気性能をもたらし,高周波のアプリケーションを可能にします.
3安定した電気特性と周波数
RO4350B素材は RFマイクロ波回路,マッチングネットワーク,制御インピーダンスの伝送ラインの特性を持っています
4低熱系数 介電常数
これは,RO4350Bが優れた次元安定性を示すことを可能にします.混合型介電多層PCBの構造に必要とされる特性であり,信頼性の高い穴を塗装します.
5費用
RO4350Bラミナットは標準FR-4プロセスを使用して製造され,準備プロセスによって特化する必要はありません.自動処理システムや銅表面の準備に使用される洗浄装置で処理できるこの特性により 大量生産で利用でき 競争力のある価格を得ることができます
PCB 容量
RO4350Bは 10ミリから 60ミリまでの厚さ範囲の 2 面回路板を提供しています.これらのボードは,マイクロ波および無線周波数領域における典型的なおよび非従来のアプリケーションに適しています基地局アンテナ,電源増幅器,減速器,センサー,レーダー,RFIDシステムを含む.
| PCB 材料: | ガラスで強化された炭化水素セラミックラミネート |
| コード: | ロジャース RO4350B |
| ダイレクトリ常数: | 3.48 ±0.05 (プロセス) |
| 3.65 (設計) | |
| 層数: | 1層,2層,多層,ハイブリッドタイプ (混合) |
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCBの厚さ: | 10ミリ (0.254mm),20ミリ (0.508mm) |
| 30ミリ (0.762mm),60ミリ (1.524mm) | |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,シルバー,OSPなど |

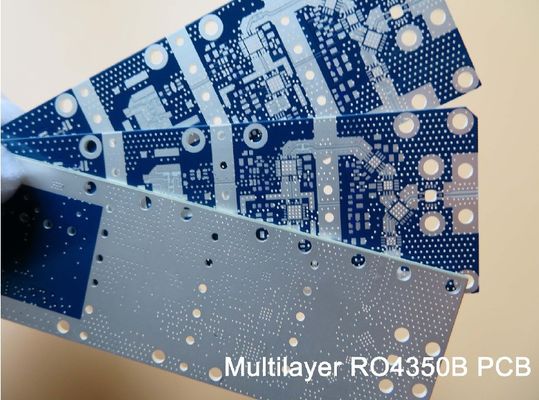

多層PCBは,コア材料としてRO4350Bを使用して作成され,6.6ミリコア,20ミリコア,または10ミリコアの2コアの4層ボードなどのオプションがあります.このアプローチは,FR-4で作られた多層PCBと異なります固い厚さのコアが 円盤のRF線の電流長に決定的です
高周波環境で信号の整合性を維持するコスト効率のバランスをとるためにハイブリッドPCBは,FR-4ガラスファイバー材料とRO4350Bの両方を多層回路板に組み込むことで作成されます信号層には高周波材料が用いられ,他の層にはFR-4ガラス繊維材料が組み込まれています.
RO4350B PCB
RO4350B PCBの基本色は白色である.
私たちはプロトタイプ,小批量および大量生産サービスを提供することに特化した.
|
|
