商品の詳細:
|
| 基材: | RO3006 | レイヤー数: | 2層 |
|---|---|---|---|
| プリント基板の厚さ: | 0.25mm | プリント基板のサイズ: | 43.66mm×28.01mm（1本） |
| はんだマスク: | いいえ | シルクスクリーン: | 黒 |
| 銅の重量: | 1オンス | 表面仕上げ: | OSP (有機はんだ付け性保存剤) |
| ハイライト: | 二重層適用範囲が広いPCB板,0.25mm適用範囲が広いPCB板,0.25mmの二重層PCB |
||

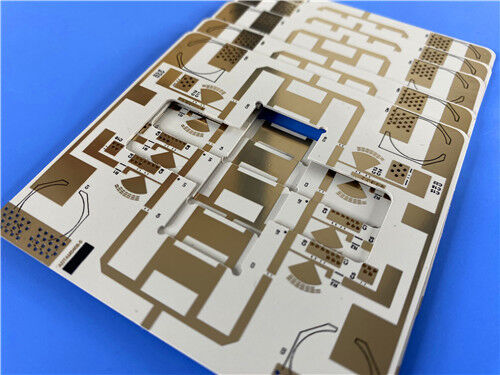

2層のロジャース RO3006硬式RF PCBは,商用マイクロ波および高周波RFアプリケーション用に設計された高性能セラミックで満たされたPTFE回路板です.本物のロジャース RO3006 介電基板と 1オンス外部の銅層で製造されていますこの超薄の0.25mmPCBはOSPの信頼性の高い表面仕上げを採用し,IPC2級品質基準を厳格に遵守しています.安定した電解性能を保証する自動車レーダー,衛星定位,携帯電話通信システムに広く使用されています.グローバルGERBER RS-274-Xファイルは,カスタムPCB製造のために受け入れ,世界中の専門的な技術サポートと配送サービスを提供します.
ロジャース RO3006とは何か

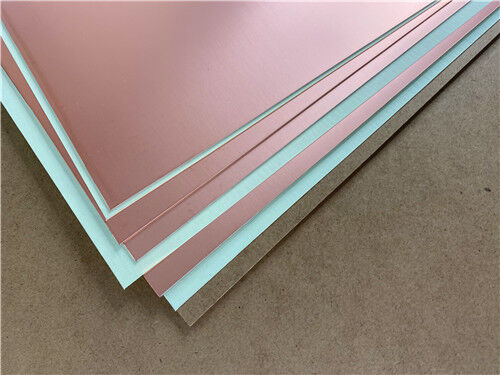

Rogers RO3006は,商用マイクロ波およびRFPCB生産のために設計された高級セラミックで満たされたPTFE複合ラミネートです.この高周波基板は,変動する温度環境で例外的な電気的および機械的安定性を提供します.室温で従来のPTFEガラス材料に共通するDkステップ変化を排除します.異なるRFとマイクロ波回路設計のための予測可能な高周波信号性能.
低電圧損失,優れた熱耐性,低水分吸収性により,ロジャース RO3006は高周波PCBの長期安定な動作を可能にします.均一な機械特性と低平面熱膨張は,高精度SMT組み立てと多層ハイブリッドPCB設計をサポートする費用対効果の高い高信頼性のソリューションとして,大規模な商用RFデバイスの製造に役立つ.
ロジャース RO3006 の 基本 性能 特性
ロジャース RO3006基板は 安定した介電性パラメータ,信頼性の高い熱安定性, 卓越した次元一貫性,商業用高周波RFおよびマイクロ波PCBシステムの精密性能要求を完全に満たす:
安定型電圧定数 (Dk): 10GHz/23°Cで6.15±0.15,高周波回路で非常に一貫したインピーダンスの制御と信号伝送精度を維持する
低分散因数 (Df): 10GHz/23°Cで0.002の超低損失触角,高周波信号衰弱を最小限に抑え,マイクロ波伝送効率を向上させる
優れた耐熱性:高分解温度Td>500°C,長期間の高温操作下で優れた熱安定性と構造安全性を保証
効率的な熱伝導性:熱伝導性は0.79 W/mKで,回路熱を効果的に散布し,熱蓄積による性能低下を回避する
超低水分吸収: 湿気のある環境で電気パラメータの変動を防止する0.02%の非常に低い水分吸収率
低熱膨張係数:X軸とY軸のCTEは17ppm/°C,Z軸のCTEは24ppm/°C (-55°C~288°C) で,より優れた次元安定性のために銅に匹敵する膨張性能を備えています
ロジャース RO3006 PCB の性能 利点
均一で汎用的な機械特性: 構成可能な電解定数を持つ一貫した機械特性,多層PCB設計と多層エポキシガラス設計に適していますハイブリッドボード設計の柔軟性を大幅に向上させる
銅と一致した熱膨張: 低平面膨張係数は銅ホイルの特性を効果的にマッチします.表面マウント組成の信頼性を向上させ,温度サイクルによる溶接関節障害を回避する
優れた温度適応性: 温度変動下で安定した電気的および寸法性能,温度に敏感な高周波通信およびレーダー機器に最適
費用対効果の高い大量生産: 安定した材料価格で量産プロセスをサポートします.高周波の性能と生産コストをバランスさせる
主要なPCBの製造仕様
| パラメータ項目 | 特殊仕様 |
| 基礎材料 | Rogers RO3006 セラミックで満たされたPTFE高周波基板 |
| 層数 | 2層 (双面硬いPCB構造) |
| 板の寸法 | 43.66mm × 28.01mm (1枚) |
| 最小の痕跡/空間 | 5/7 mils,細線精度高周波回路のレイアウトをサポートする |
| 穴の最小サイズ | 0.25mm,超コンパクトな部品レイアウトと密度の高い穴処理を可能にします |
| デザインを通して | ブラインドバイアスなし 純粋な透孔構造で 安定した電気性能 |
| 完成板の厚さ | 0.25mm超薄型設計 小型のRFデバイスのアプリケーション |
| 完成した銅重量 | 安定した高周波信号伝達のために 1oz (1.4mls) の外銅層 |
| 厚さによる塗装 | 信頼性の高い伝導性と長期安定性のために,塗装厚さ経由で20μm |
| 表面塗装 | OSP (オーガニック・ソルダービリティ・コンザーブン) は,優れたソルダービリティと低コストの表面保護を提供します |
| シルクスクリーン | 上部が黒いシルクスクリーンで,下部が透明な部品の表示のためにシルクスクリーンがない |
| 溶接マスク | 熱を無阻害に散布し,回路のパフォーマンスを確保するための上下溶接マスクがない |
| 品質試験基準 | 配線障害を排除するために,出荷前に100%の電気試験を実施 |
2層ロジャースRO3006 PCBスタックアップ構造
この超薄型2層硬いPCBスタックアップには 正規のロジャース RO3006 セラミックで満たされた PTFEコアと 高伝導性の銅層がありますコンパクトな低損失構造は,優れた電気安定性と次元均一性を保証小型化された商用高周波RFPCBの設計要件に完璧に対応しています
| レイヤシーケンス | 材料の仕様 | 厚さ | 基本機能 |
| 外層1 (上) | 伝導性のある銅製のフィルム | 35μm | 高周波RF信号伝送とSMT部品の溶接層 |
| 中核の電解層 | Rogers RO3006 セラミックで満たされたPTFE基板 | 5ミリ (0.127mm) | 低負荷ダイエレクトリック隔離,超安定Dk性能,高周波回路の優れた熱安定性 |
| 外層2 (下) | 伝導性のある銅製のフィルム | 35μm | 補助回路の伝送層は,全体的な構造的バランスと安定性を確保する |
PCB回路とコンポーネント統計
| パラメータ項目 | 特定価値 |
| コンポーネント | 20 |
| パッドの総数 | 24 |
| トルーホール・パッド | 13 |
| トップSMTパッド | 11 |
| 下のSMTパッド | 0 |
| バイアス | 34 |
| 網 | 2 |
アートワークのフォーマット:標準的なゲルバー RS-274-X ファイルに対応し,ロージャース RO3006 PCB 製造をカスタム化し,正確な生産とグローバルクライアントとの効率的な技術協力を保証します.
品質基準:すべてのカスタム製のRogers RO3006高周波PCBは,IPC-Class-2産業基準に従って製造および検査され,安定したバッチ品質,高精度,長期的運用信頼性を保証します.
グローバルサービス:全世界の価格発表 専門的な技術サポート そして 全世界の配送を ロジャーズ RO3006 高周波PCBのカスタマイズ注文にします
典型的な応用シナリオ
要するに,セラミックで満たされたPTFE基板の2層ロジャーズRO3006硬いPCBは,低損失性能,高次元安定性,コスト効率の良い製造能力を提供しています.それは自動車レーダーのための理想的な高周波RFPCBソリューションです衛星通信と無線マイクロ波装置
