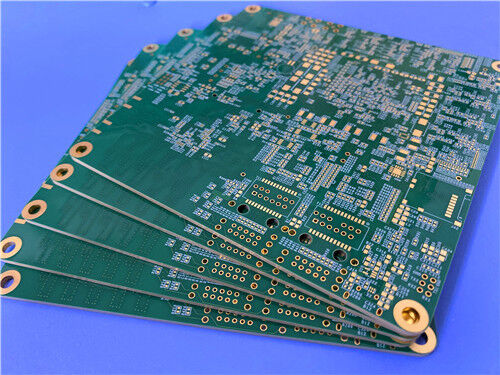

本製品は、本物のパナソニック製 Megtron M6 超低損失誘電体基板を使用して製造されたカスタム14層高速PCBで、高性能デジタル伝送および高信頼性産業用ネットワークシステム向けに特別に設計されています。積層厚2.123mm、各導電層に均一な1オンスの銅箔厚を備え、複雑な多層回路レイアウトにおいて安定した電流伝導と完璧な信号の一貫性を提供します。基板は両面グリーンソルダマスクとシャープなホワイトシルクスクリーンを採用し、明確な部品識別と堅牢な回路保護を実現します。無電解ニッケルパラジウム金（ENEPIG）表面処理により、優れた耐酸化性、信頼性の高いはんだ付け性、および長期的な産業運用に耐える耐久性のあるワイヤーボンディング互換性を提供します。
IPC-6012 Class 3の厳格な信頼性基準に完全に準拠して製造されたこのMegtron M6多層PCBは、25μmの均一なビア銅層を採用し、安定したビア伝導と構造的完全性を保証します。精密なインピーダンス制御技術を統合し、信号クロストークを最小限に抑え、伝送偏差を排除し、高速回路動作のための正確な信号整合を維持します。構造密度とのはんだ付け信頼性を最大化するため、0.4mm未満のすべてのマイクロビアは、完全な樹脂プラグおよび電気めっきフラット充填処理を受け、ビアの空洞欠陥を完全に排除します。サイズ100mm×98mmのこの高精度PCBは、Megtron M6の公式製造プロトコルに厳密に従っており、ハイエンド通信インフラストラクチャ、エンタープライズグレードサーバー、および洗練された精密産業用電子機器向けのプレミアムソリューションとなっています。
PCB 仕様
| パラメータ項目 | 技術詳細 |
| 層数 | 14層高速多層PCB |
| ベース材料 | パナソニック製 Megtron M6 超低損失高速誘電体 |
| プレスボード厚 | 2.123mm |
| 銅箔重量 | 全層1オンス仕上げ銅 |
| 表面処理 | 無電解ニッケルパラジウム金（ENEPIG） |
| ソルダマスク＆シルクスクリーン | 表裏：グリーンソルダマスク、ホワイトシルクスクリーン |
| 基板寸法 | 100mm × 98mm (1枚) |
| ビア銅厚 | 25μm |
| 品質基準 | IPC-6012 Class 3 高信頼性グレード |
| コアカスタムプロセス | 精密インピーダンス制御；0.4mm未満のビアに対する樹脂プラグ＆電気めっき充填 |

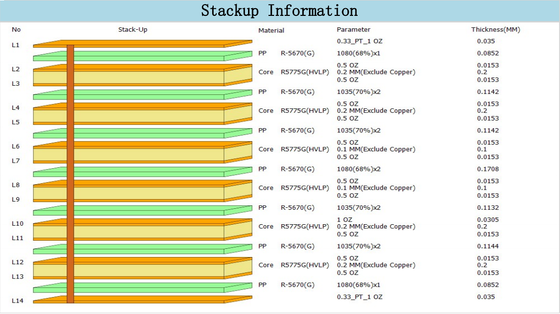

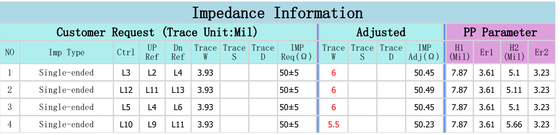

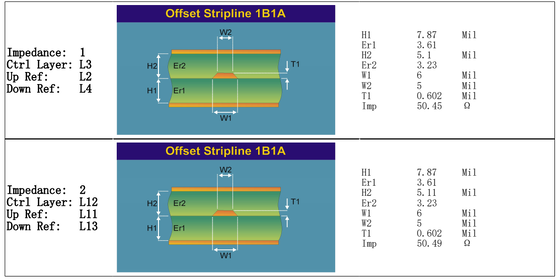

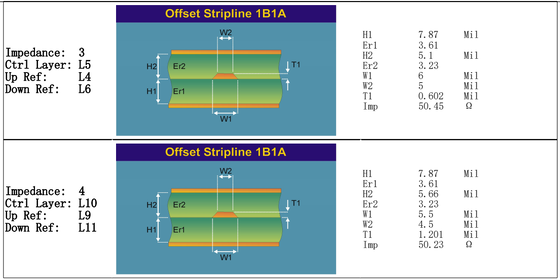

PCBスタックアップ
Megtron M6 公式加工ガイドライン

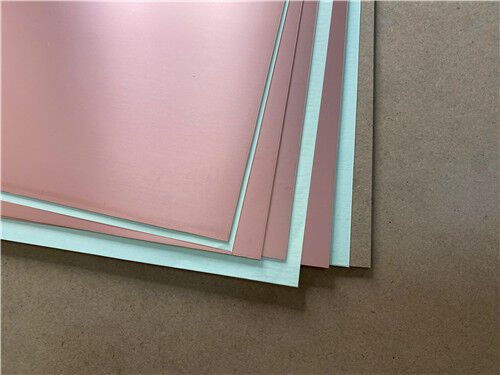

パナソニック製 Megtron M6 は、高速デジタルおよび通信インフラストラクチャ機器向けに最適化された、プレミアムなハロゲンフリー、超低損失、高耐熱性PCB材料です。その本来の低Df性能、熱安定性、および長期信頼性を維持するためには、標準化された保管、表面処理、ボンディング、および乾燥手順への厳格な準拠が不可欠です。標準化された製造ガイドラインは以下の通りです。
材料保管要件
Megtron M6 ラミネートは、曲がり変形や表面の傷を避けるため、平らにして涼しく乾燥した環境に保管する必要があります。長期保存には、元のパッケージの使用を推奨します。M6プリプレグ材料については、専門的な管理された保管条件が必須です：温度≤23℃（73°F）、相対湿度≤50%。長期保管には、5℃（41°F）での低温保存が必要です。開封済みのプリプレグバッグは、湿気吸収を防ぐためにしっかりと再封する必要があります。開放環境での累積暴露時間は、材料性能の低下を避けるために8時間を超えないようにしてください。
ラミネート表面処理
異なる銅箔タイプは、最適な表面活性を確保するためにターゲットを絞ったクリーニングプロセスを採用しています。標準的な光沢銅表面は、従来の産業用化学洗浄または機械的研磨プロセスで処理できます。逆処理銅箔は、特殊な表面処理層を保護し、安定したラミネーション接着性能を維持するために、純粋な化学洗浄手順が必要です。
内層ボンディング処理
Megtron M6 内層ボンディングには、複数の酸化処理オプションが利用可能です。黒色酸化物および茶色酸化物の両方のプロセスが適用可能ですが、黒色酸化物処理は、ラミネーション信頼性を確保するために、量産前に厳格なピール強度検証が必要です。有機コーティングを施した過酸化物/硫酸代替酸化物処理は、より安定したボンディング均一性と高速多層ラミネーションへのより良い適応性を提供する、推奨されるソリューションです。
専門的な乾燥基準
ラミネーション中の剥離や気泡を防ぐためには、完全な水分除去が重要です。完成した内層は、表面および吸収された水分を除去するために完全に乾燥させる必要があります。推奨される標準プロセスは、105℃（225°F）で20〜30分間のラックベーキングです。一部のコンベア式酸化処理装置は補助乾燥機能を提供しますが、徹底的な除湿と一貫したバッチ品質を保証するために、独立したラックベーキングが依然として強く推奨されます。
M6 データシート
| 部品番号 | R-5775(K)/R-5670(K) | R-5775(N)/R-5670(N) | R-5775(G)/R-5775(G) |
| Tg (DSC) | 185 ℃ | 185 ℃ | 185 ℃ |
| Tg (DMA) | 210 ℃ | 210 ℃ | 210℃ |
| Td (熱分解) (℃) | 410 ℃ | 410 ℃ | 410 ℃ |
| T288 (銅なし) (分) | >120 分 | >120 分 | >120 分 |
| T288 (銅あり) (分) | >120 分 | >120 分 | >120 分 |
| CTE-Y | 14-16 ppm/℃ | 14-16 ppm/℃ | 14-16 ppm/℃ |
| CTE-Y | 14-16 ppm/℃ | 14-16 ppm/℃ | 14-16 ppm/℃ |
| CTE-Z | 45 ppm/℃ | 45 ppm/℃ | 45 ppm/℃ |
| CTE α2 Z軸：試験方法 IPC-TM-650 2.4.24；条件 A (ppm/℃) | 260 ppm/℃ | 260 ppm/℃ | 260 ppm/℃ |
| 熱伝導率 (W/m・K) | 0.42 W/m・K | 0.42 W/m・cm | 0.42 W/m・cm |
| 体積抵抗率 (MΩ・cm) | 1 x 10¹⁹ MΩ・cm | 1 x 10¹⁹ MΩ・cm | 1 x 10¹⁹ MΩ・cm |
| 表面抵抗率 (mΩ) | 1 x 10¹⁸ MΩ | 1 x 10¹⁸ MΩ | 1 x 10¹⁸ MΩ |
| 誘電率 (Dk) @ 1Ghz；試験方法 IPC-TM-650；条件 C-24/23/50 | 3.4 | 3.4 | 3.4 |
| 誘電率 (Dk) @ 10Ghz；試験方法 IPC-TM-650；条件 C-24/23/50 | ―― | ―― | ―― |
| 誘電率 (Dk) @ 12Ghz；試験方法 バランス型円盤共振器；条件 C-24/23/50 | 3.4 | 3.4 | 3.4 |
| Df @ 1 GHz | 0.002 | 0.002 | 0.002 |
| Df @ 10 GHz | ―― | ―― | ―― |
| Df @ 12 GHz | 0.004 | 0.004 | 0.004 |
| 吸水率 (%) | 0.14% | 0.14% | 0.14% |
| ポアソン比 | 0.2 | 0.2 | 0.2 |
| 曲げワープ (MD) (GPa) | 19 GPa | 19 GPa | 19 GPa |
| 曲げフィル (TD) (GPa) | 18 GPa | 18 GPa | 18 GPa |
| ピール強度 (1オンス銅) (kN/m) | 0.8 (Cu:H-VLP) kN/m | 0.8 (Cu:H-VLP) kN/m | 0.8 (Cu:H-VLP) kN/m |
| 難燃性 | 94V-0 | 94V-0 | 94V-0 |
|
|
