商品の詳細:
|
ハイライト: | 浸透金 パーソナライズされたPCB,パーソナライズされたPCB 2L,PCBブログ 25mil |
---|

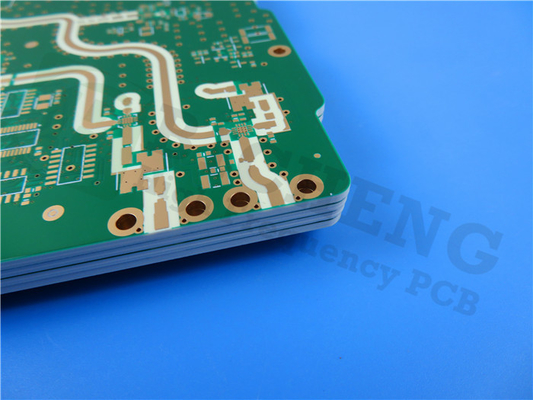

先端のソリューションです 優れた材料と 細心の施工と 卓越した性能を組み合わせていますこのPCBは,現代の電子機器の要求を満たすために意図されています信頼性,精度,そして幅広いアプリケーションのための多用性を提供します.
このPCBの核は ロジャース RO3210素材で 陶磁製で満たされたPTFEで 繊維ガラスで強化されています困難な環境でも10 GHz/23°CでDK値が10.2で,同じ周波数で低消耗因子が0.0027で,このPCBは優れた信号完整性と効率的な電源伝送を保証します.
極端な温度に耐えるため,PCBは高分解温度 (Td) 500°C以上で,厳しい条件下で構造的完整性と性能を保証します.-40°Cから+85°Cの温度範囲内で無欠で動作するこのPCBは様々な産業や用途に適しています

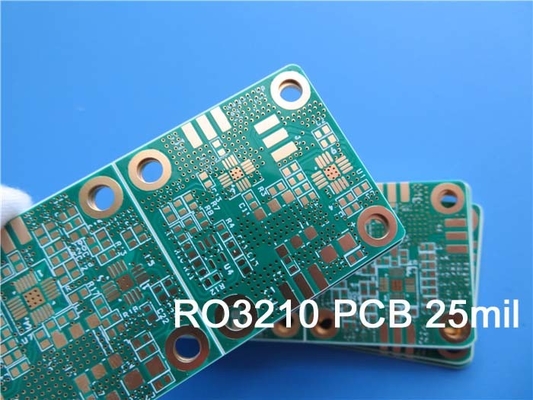

このPCBのスタックアップは2層で構成され,コンパクトで効率的な設計ソリューションを提供します.銅層は35μmの厚み,基板 (RO3210) は0.635mm (25mil) を測ります.最適な電気性能と機械的安定性を確保する完成板の厚さは0.76mmで,耐久性と柔軟性のバランスをとります.
精度はPCBの設計の重要な側面です 最小の痕跡/スペースは4/4ミリメートル 最小の穴の大きさは0.45ミリメートルこのPCBは複雑な回路設計に対応し,高密度のコンポーネントの配置を可能にしますブラインドバイアスの欠如は製造プロセスを簡素化し,コスト効率を保証します.
このPCBの表面仕上げは浸し金で 信頼性と耐腐蝕性のあるコーティングを提供し 優れた溶接性を促進します 上部溶接マスクは緑色です視覚的に魅力的で保護的な層を提供さらに,上と下の両方のシルクスクリーンも 清潔でミニマリストの美学のために省略されています.
最高の品質と機能を確保するために,各PCBは出荷前に100%の電気テストを受けます.この厳格な試験手順は,PCBが厳格な基準を満たし,実用的なアプリケーションで完璧に動作することを保証します.
このPCBには122個の構成要素があり 様々な電子部品に充実したスペースが用意されていますそして12個の下部SMTパッド212の経路と9の明確に定義されたネットワークの存在により,効率的な信号路由が容易になり,シームレスな接続が可能になります.
PCB アートワークは Gerber RS-274-X フォーマットで提供され,ほとんどの設計ソフトウェアと製造プロセスとの互換性を保証する広く受け入れられている業界標準です.PCBはIPC2級規格に準拠している品質と信頼性の最高水準を保証します.
このトップラインのPCBは,世界中に利用可能で,さまざまな地域や産業の顧客にサービスを提供しています.技術的な問いかけや質問については, sales10@bichengpcbでアイビーに連絡してください.コム専心なチームは,特別なサポートと指導を提供し, プロジェクトに先端PCB技術のシームレスな統合を保証します.
ダイレクトリコンスタント,ε プロセス | 10.2±05 | Z | 10 GHz 23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
変圧電圧定数,設計 | 10.8 | Z | 8GHzから40GHz | 分相長法 | |
消耗因子,tanδ | 0.0027 | Z | 10 GHz 23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
熱系数 ε | -459 -459 - | Z | ppm/°C | 10 GHz 0°C100まで°C | IPC-TM-650 2 試行錯誤した5.5.5 |
次元安定性 | 0.8 | X,Y | mm/m | コンド A | ASTM D257 |
容積抵抗性 | 103 | MΩ.cm | コンド A | IPC25.17.1 | |
表面抵抗性 | 103 | MΩ | コンド A | IPC25.17.1 | |
張力モジュール | 579 517 |
MD CMD |
kpsi | 23°C | ASTM D 638 |
水吸収 | < について0.1 | - | % | D24/23 | IPC-TM-650 2 試行錯誤した6.2.1 |
特定熱量 | 0.79 | j/g/k | 計算した | ||
熱伝導性 | 0.81 | W/M/K | 80°C | ASTM C518 | |
熱膨張係数 (−55 から 288 まで)°C) |
13 34 |
X,Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2 試行錯誤した4.4.1 |
Td | 500 | °C | TGA | ASTM D3850 | |
密度 | 3 | gm/cm3 | |||
銅皮の強度 | 11 | プリー | 1オンス,EDC 溶接後浮遊 | IPC-TM 24.8 | |
炎症性 | V-0 | UL 94 | |||
鉛のないプロセス 互換性 | そうだ |
RO3210: 主要な性質の包括的な概要
RO3210は 優れた電気性・熱性特性で 様々な産業で広く使用されている 高性能な先進材料ですこの記事では,RO3210の主要な特徴を詳細に分析します.資料表に記載されている.
変電常数 (εr):
RO3210の電解常数は,製造プロセスによって変化し,IPC-TM-650 2によると,10 GHzと23°Cのプロセスベースの測定では10.2 ± 0.5の値である.5.5.5 ストリップラインを固定した.設計に基づく測定により,分位相長法によって決定された8GHzから40GHzの周波数範囲内で10.8の介電常数が得られる.
分散因数 (tan δ):
RO3210は,IPC-TM-650 2 に基づいて,10 GHz と 23°C で 0.0027 の値で,低分散因子を示しています.5.5.5この特性により,この材料は信号伝送中にエネルギーの損失を最小限に抑え,高周波アプリケーションに適していることが示される.
熱係数 εr:
変電体の熱係数は,IPC-TM-650 2によると,0°Cから100°Cの温度範囲で10GHzでRO3210に対して -459ppm/°Cである.5.5.5この性質は,異なる温度環境における材料の安定性と信頼性を強調します.
次元安定性:
RO3210は,ASTM D257によって指定されたコンドA条件下,X方向とY方向の両方で0.8mm/mの値で,優れた寸法安定性を示しています.この特性により,材料は異なる動作条件下で形とサイズを維持します.精密な製造と信頼性の高い性能に貢献します.
電気特性:
- 容量抵抗性: RO3210は,IPC2の条件下では,コンドA条件下では10^3 MΩcmの高容量抵抗性を示しています.5.17.1この特性により,絶好の保温能力があり,電気隔離を必要とする用途に適しています.
- 表面抵抗: IPC 2 に規定するコンドA条件下では表面抵抗が10^3 MΩである.5.17.1RO3210は表面を効果的に隔熱します
メカニカルプロパティ
- 張力モジュール:RO3210は,ASTM D638に従って23°Cで579 kpsi (MD) と517 kpsi (CMD) の張力モジュールを備えています.この特性は,その構造の強さと硬さを強調します.耐久性を向上させる.
- 水吸収:RO3210は,IPC-TM-650 2によると,D24/23条件下では0.1%未満の値で,水吸収が最小です.6.2.1この特性により,湿気のある環境にさらされたときに材料の安定性と信頼性が保証されます.
熱特性:
- 固有熱: RO3210 は,その組成に基づいて計算された,固有熱容量0.79 J/g/K を有します.この性質は,熱管理アプリケーションにとって重要です.材料の熱を貯蔵し放出する能力を決定するのに役立ちます.
- 熱伝導性:ASTM C518 に規定する80°Cの熱伝導性0.81 W/m/Kで,RO3210は良好な熱伝導特性を示します.効率的な熱消耗を必要とするアプリケーションに適している.
熱膨張係数
RO3210は,IPC-TM-650 2によると,X方向で13ppm/°C,Y方向とZ方向の両方で34ppm/°Cの熱膨張係数 (CTE) を 23°C/50%RHで有している.4.4.1この性質は,重要な次元変化なしに熱循環に耐える材料の能力を示します.
その他の特性:
- Td: RO3210は,ASTM D3850のTGA試験によって決定された500°Cの分解温度 (Td) を有します.この特徴は,材料の熱安定性と高温耐性を表しています.
-密度:RO3210の密度は3.0gm/cm3で,その単位体積分の質量を示します.
- 銅皮強度:RO3210は,IPC-TM-2に従って,溶接浮遊後1オンスEDCで試験されたとき,11.0pliの銅皮強度を示します.4.8この性質は,電子アプリケーションにおける銅基板に強い粘着性を示しています.
- 易燃性:RO3210はUL 94易燃性基準に従ってV-0に分類されており,その優れた阻燃性能を示しています.
- 鉛のないプロセス互換性: RO3210は鉛のないプロセスと互換性があり,環境にやさしく,近代的な製造規則に準拠しています.
結論として RO3210は 優れた電気,熱,機械特性を持つ 多用性のある材料です高変圧定数と安定性により高周波アプリケーションに最適ですさらに,その優れた寸法安定性,電熱絶縁特性,銅基板への強い粘着性によって,様々な産業における信頼性が向上します.熱安定性で効率的な熱伝達と高温耐性により,RO3210は優れた熱管理を必要とするアプリケーションに信頼性の高い選択です.鉛のないプロセスとの互換性により環境適合が保証されますRO3210の特異な特性により,高度な電子機器やその他の高性能材料を必要とする産業で好ましい材料となっています.
