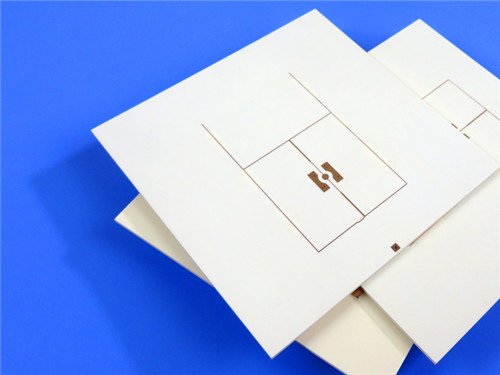

RO4350B PCB 6層 1.8mm厚 ENIG仕上げ ブラインドビア付き

RO4350B PCB 6層 1.8mm厚 ENIG仕上げ ブラインドビア付き

MOQ: 1個
価格: USD9.99-99.99/PCS
標準パッケージ: 掃除袋+カートン
配達期間: 8~9 営業日
決済方法: T/T
供給能力: 5000PCS / 月
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
PCB 材料:
RO4350Bコア - 0.254mm (10ミリ)
層数:
6 層
PCBの厚さ:
1.8mm
PCBのサイズ:
98.5 mm x 68 mm = 1個、+/- 0.15mm
銅の重量:
内層1オンス(1.4ミル)/外層
表面塗装:
浸水金
ハイライト:

1.8mm PCB

,

エンジェル仕上げPCB

,

6層PCB

製品説明

高性能6層のRFPCBを紹介します RO4350Bから精巧に製造され RO4450Fの結合により強化されましたこのPCBは,優れた電気性能と信頼性を要求するアプリケーションのために設計されています様々な高度な電子機器に最適です



材料の組成

1RO4350B コア:
- この特有の素材は,水素と陶器複合材料と組み合わせた織りガラス強化材を備えています伝統的なPTFE材料と比較して製造プロセスを簡素化しながら優れた電気性能を提供します主要な特徴は:



- ダイレクトリ常数: DK3.48 ±0.05 10GHz/23°Cで
- 分散因子:0.0037 10GHz/23°C で
- 熱伝導性: 0.69 W/m/°K
- 高Tg値: > 280 °C,高温アプリケーションに適している
低水吸収: 0.06%



2RO4450F ボンドプライ:
- この結合層は,多層構造と互換性のために設計され,PCBの全体的な構造的整合性を向上させます.その特徴には以下が含まれます:



- ダイレクトリ常数: DK3.52 ±0.05 10GHz/23°Cで
- 散布因子: 10GHz/23°C で 0.004
- 熱伝導性:0.65W/m/°K

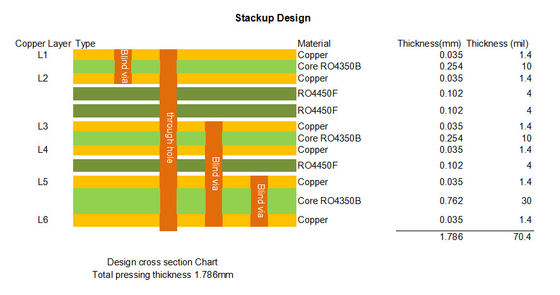

RO4350B PCB 6層 1.8mm厚 ENIG仕上げ ブラインドビア付き 0



詳細な仕様

- 層数 6 層
- 板の寸法: 98.5mm × 68mm (± 0.15mm)
- 最低の痕跡/スペース: 4/6ミリ
- 最小穴の大きさ: 0.3mm
- 盲点:L1-L2,L3-L6,L5-L6 (機械ドリル)
- 完成板 厚さ: 1.8mm
- 完成銅重量: 1オンス (1.4ミリ) の内側と外側の両方の層
厚さ: 20 μm
- 表面塗装: 浸透金
- シルクスクリーン: 白 (上と下)
- 溶接マスク:緑色 (上と下)
- 品質保証: 発送前に100%電気テスト



アート 作品 と 基準

- 提供されたアートワークの種類: Gerber RS-274-X


- 品質基準:IPC2級


- 入手可能: 世界 規模



RO4350B 典型的な値
資産 RO4350B 方向性 単位 条件 試験方法
ダイレクトリコンスタンット,ε プロセス 3.48±005 Z   10 GHz/23°C IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定
ダイレクトレクトル常数,ε設計 3.66 Z   8〜40 GHz 分相長法
消耗因子 0.0037
0.0031
Z   10 GHz/23°C
2.5 GHz/23°C
IPC-TM-650 2 試行錯誤した5.5.5
熱系数 ε +50 Z ppm/°C -50°Cから150°C IPC-TM-650 2 試行錯誤した5.5.5
容積抵抗性 1.2 × 1010   MΩ.cm コンド A IPC-TM-650 2 試行錯誤した5.17.1
表面抵抗性 5.7×109   コンド A IPC-TM-650 2 試行錯誤した5.17.1
電力の強さ 31.2 ((780) Z Kv/mm ((v/ml) 0.51mm ((0.020") IPC-TM-650 2 試行錯誤した5.6.2
張力モジュール 16767 (((2,432)
14,153 ((2,053)
X について
Y
MPa (kS) RT 労働力 ASTM D 638
張力強度 203 (※29.5)
130(18.9)
X について
Y
MPa (kS) RT 労働力 ASTM D 638
折りたたみ力 255
(37)
  MPa
(KPSI)
  IPC-TM-650 2 試行錯誤した4.4
次元安定性 <0.5 X,Y mm/m
(ミリ/インチ)
エッチ+E2/150°C後 IPC-TM-650 2 試行錯誤した4.39A
熱膨張係数 10
12
32
X について
Y
Z
ppm/°C -55°Cから288°C IPC-TM-650 2 試行錯誤した4.41
Tg >280   °C TMA A について IPC-TM-650 2 試行錯誤した4.24.3
Td 390   °C TGA   ASTM D 3850
熱伝導性 0.69   W/M/oK 80°C ASTM C518
水分吸収 0.06   % 48時間潜水 0.060"
サンプル温度 50°C
ASTM D 570
密度 1.86   gm/cm3 23°C ASTM D 792
銅皮の強度 0.88
(5.0)
  N/mm
(PLI)
溶接後 フロー 1オンス
EDC フィルム
IPC-TM-650 2 試行錯誤した4.8
炎症性 (3)V-0       UL 94
鉛のないプロセス 互換性 そうだ



利点

1優れた電気性能

RO4350BとRO4450Fのユニークな組み合わせは,最小限の信号損失と優れた信号完整性を保証し,このPCBを高周波アプリケーションに理想的です.ダイエレクトリック定数に対する正確な制御により,効果的なインペダンスのマッチングが可能になります.RF設計には不可欠です



2熱管理の強化

高Tg値と低熱膨張系数 (CTE) の材料により,PCBは高功率操作に関連する熱圧に耐える.効率的な熱伝導性による熱消耗補助要求条件下での信頼性を促進する



3生産プロセスを簡素化

RO4450Fボンドプリーは,従来のFR-4製造プロセスと互換性があり,生産を簡素化しコストを削減します.このPCBは専門処理を必要としません.高品質を保証しながら生産を容易にする.



4デザインの多様性

ハイブリッド構造は材料の使用に柔軟性を提供し,技術者はコスト効率を維持しながらPCBの特定のセクションのパフォーマンスを最適化することができます.この 適応 能力 は,性能 に 妥協 し ず に 複雑 な 回路 の 設計 を 容易 に する.



RO4350B PCB 6層 1.8mm厚 ENIG仕上げ ブラインドビア付き 1



典型的な用途

このPCBは,以下のようなハイテクアプリケーションに最適です.



- 携帯電話基地局のアンテナと電源増幅器:モバイルネットワークの信頼性の高い通信を確保する.



- RF 識別タグ:様々な部門で効率的な追跡と識別を可能にします.



- 自動車用レーダーとセンサー: 車両の安全とナビゲーションシステムの強化



- 直接放送衛星のためのLNB: 衛星通信のための高品質の信号受信を提供する.



結論

この多層PCBは 高性能で信頼性の高いソリューションを必要としているエンジニアや製造業者にとって 最高の選択肢です効率的な熱管理このPCBは現代技術の厳しい要求に応えるように装備されています



詳細については,当社の販売チームに連絡してください.私たちの最先端の RF PCB ソリューションの可能性を発見し,あなたの電子設計を次のレベルに連れてください!
