| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空袋+カートン |
| 配達期間: | 8～9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000個/月 |

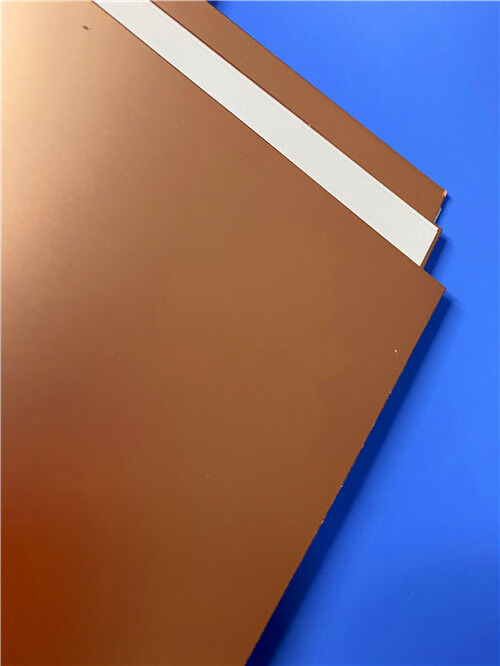

IsoClad 917 ラミネートは、プリント基板基板用に設計された不織布グラスファイバー/PTFE複合材です。不織布補強材を使用しているため、コンフォーマルアンテナや「ラップアラウンド」アンテナなど、最終的な回路を成形または曲げる必要がある用途に最適です。
IsoCladラミネートは、より長いランダムファイバーと独自の製造プロセスを使用することで、他の同様の誘電特性を持つ不織布グラスファイバー/PTFE材料と比較して、優れた寸法安定性と優れた誘電率均一性を実現しています。
IsoClad 917ラミネート（Er=2.17、2.20）は、グラスファイバーとPTFEの比率が低く、PTFEとグラスファイバー複合材で実現可能な最低の誘電率と損失係数を提供します。
特徴：
-不織布グラスファイバー補強材
-低誘電率
-非常に低い信号損失
利点：
-織布グラスファイバーラミネートよりも柔軟性があります
-X、Y、Z軸において高度な等方性電気特性
一般的な用途：
-コンフォーマルアンテナ
-ストリップラインおよびマイクロストリップ回路
-ミサイル誘導システム
-レーダーおよび電子戦システム
| 特性 | IsoClad 917 | 条件 | 試験方法 |
| 10 GHzでの誘電率 | 2.17、2.20 | C23/50 | IPC TM-650 2.5.5.5 |
| 10 GHzでの損失係数 | 0.0013 | C23/50 | IPC TM-650 2.5.5.5 |
| Erの熱膨張係数（ppm/℃） | -157 | -10℃～+140℃ | IPC TM-650 2.5.5.5 適合 |
| 剥離強度（ポンド/インチ） | 10 | 熱後 | IPC TM-650 2.4.8 |
| 体積抵抗率（MΩ-cm） | 1.5 x 1010 | C96/35/90 | IPC TM-650 2.5.17.1 |
| 表面抵抗率（MΩ） | 1.0 x 109 | C96/35/90 | IPC TM-650 2.5.17.1 |
| アーク抵抗（秒） | >180 | D48/50 | ASTM D-495 |
| 引張弾性率（kpsi） | 133、120 | A、23℃ | ASTM D-638 |
| 引張強度（kpsi） | 4.3、3.8 | A、23℃ | ASTM D-882 |
| 圧縮弾性率（kpsi） | 182 | A、23℃ | ASTM D-695 |
| 曲げ弾性率（kpsi） | 213 | A、23℃ | ASTM D-790 |
| 誘電破壊（kv） | >45 | D48/50 | ASTM D-149 |
| 密度（g/cm3） | 2.23 | A、23℃ | ASTM D-792 Method A |
| 吸水率（％） | 0.04 | E1/105 + D24/23 | MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2 |
| 熱膨張係数 | 0℃～100℃ | IPC TM-650 2.4.24 | |
| （ppm/℃） | Mettler 3000 | ||
| X軸 | 46 | 熱機械 | |
| Y軸 | 47 | アナライザー | |
| Z軸 | 236 | ||
| 熱伝導率（W/mK） | 0.263 | 100℃ | ASTM E-1225 |
| アウトガス | 125℃、≤10-6 torr | ||
| 総質量損失（％） | 0.02 | 最大1.00％ | |
| 収集された揮発性物質 | 0.00 | 最大0.10％ | |
| 凝縮性物質（％） | |||
| 水分再吸収率（％） | 0.02 | ||
| 目に見える凝縮物（±） | いいえ | ||
| 可燃性 | の要件を満たしています UL94-V0 |
C48/23/50、E24/125 | UL 94垂直燃焼IPC TM-650 2.3.10 |
|
|
