| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空袋+カートン |
| 配達期間: | 8～9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS/月 |

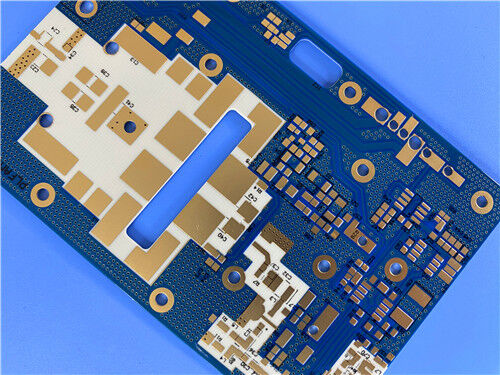

費用対効果の高い2層硬いRF PCB優れた高周波性能と信号の整合性を 提供する?この2層の硬いRFPCBは,ロ4350Bロープロフィールで構築されています. ロジャースによって開発された独自のラミネートです.IPC-Class 2 の品質基準に準拠し,このPCBは,セルラーベースステーションアンテナ,高速デジタル機器,衛星 LNB低導体損失,柔軟な設計能力,コスト効率の良い製造に重点を置くため,高性能の技術者と調達チームにとって最適な選択肢として登場しています高周波RFとデジタルプロジェクトのための製造が簡単な基板.
PCB仕様s
| 建築物 | 詳細 |
| 基礎材料 | RO4350B 低プロフィール 逆処理されたフィルムと統合された独自のロジャースラミネート,低導体損失とコスト効率の良い製造能力を提供します |
| 層数 | 2層 標準的な製造プロセスとの互換性と高周波性能をサポートするために最適化された硬いPCB構造 |
| 板の寸法 | 78mm x 101mm (1PCS),標準的な組立設定に一致する寸法精度で適合するように設計された |
| トレース&スペース | 信号の整合性を犠牲にせず,コンパクトで細い線状の回路の設計を可能にする最小5/6ミリ |
| 穴の最小サイズ | 0.25mm,RFおよびデジタルアプリケーションの高精度部品マウントニーズに対応する |
| バイアス | 高周波信号伝送のための安全なインターレイヤ接続を保証しながら,製造プロセスを簡素化する盲目バイアスがない |
| 完成板の厚さ | 0.2mm,空間が限られた高周波およびデジタル機器に軽量でコンパクトな設計柔軟性を提供する |
| 銅の重量 | 外層 (35μm) に 1oz (1.4 mils) の高周波RFおよびデジタル信号のための優れた伝導性を提供 |
| 厚さによる塗装 | 20μm,IPC2級規格に準拠し,様々な作業環境における信頼性の高い電気接続と機械的な耐久性を保証する |
| 表面塗装 | 浸透金,高精度組成物に対する優れた溶接性,耐腐蝕性,長期的信頼性 |
| シルクスクリーンと溶接マスク | 上部シルクスクリーン: 白; 下部シルクスクリーン: ない; 上部ソルダーマスク: 青; 下部ソルダーマスク: ない |
| 品質 テスト | 100%の電気テストは出荷前に行われ,完全な機能を確保し,信頼性の高い展開のために欠陥ユニットを排除します |
PCB スタック-設定
| スタックアップコンポーネント | 仕様と説明 |
| 銅層1 | 35μm 効率的な信号伝達と高周波RFおよびデジタルアプリケーションの熱伝導性を保証する |
| ロジャース RO4350B ロプロ基板 | 4mil (0.102mm) PCBの優れた高周波性能の基礎として機能し,コスト効率の良い製造のために設計されています |
| 銅層2 | 35μm 安定した伝導性と対称性を確保し,高周波およびデジタル回路でバランスのとれた信号流を保証する |
アートワーク フォーマット & 入手可能性
アートワーク形式: Gerber RS-274-X で提供されています PCB 製造のための業界標準形式,互換性を確保し,信頼性の高い生産を保証します.
配達可能: 世界 規模 製造業者やエンジニアの需要を満たすため,業界標準に準拠した配達期間で,世界規模で配達しています.

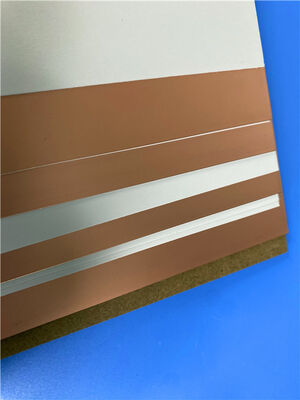

RO4350B 低プロフィール基板:高周波でコスト効率的な性能の鍵
ロジャース RO4350B低プロフィールラミネートは PCBの卓越した高周波性能とコスト効率の礎です現代のRFとデジタルアプリケーションの要求に応えるように設計されています:
RO4350B低プロファイルラミナットは,標準RO4350B介電器と結合する逆処理フィルムを可能にする独自のロジャース技術を利用しています.この革新的なデザインは,低導体損失のラミネートを作成します標準RO4350Bラミネートシステムのすべての価値ある特徴を維持しながら挿入損失と信号の整合性を改善します.RO4350B 炭化水素セラミックラミナットは,コスト効率の良い回路製造とともに,優れた高周波性能を提供するために特別に設計されています標準的なエポキシ/ガラス (FR-4) プロセスを用いて製造できる低損失材料です.ナトリウムエチドなどの特殊製剤の必要性をなくし,製造コストを大幅に削減する.
RO4350B低プロファイルPCBの主要特徴
RO4350B Low Profileは,特に高周波,コスト敏感なアプリケーションに合わせた優れた電気的および機械的機能を備えています.
ダイレクトリ常数: 10 GHz/23°C で 3.48 +/- 0.05 高周波 RF アプリケーションの安定した信号伝播を保証
消散因子: 10 GHz/23°C で 0.0037 低ダイレクトリック損失 信号の整合性を保ち,挿入損失を減らすために重要です
高温性能:Td > 390°C,高Tg 280°C以上 (TMA) 高温処理と厳しい環境での信頼性の高い動作をサポート
高熱伝導性: 0.69 W/mK 効率的な熱散を可能にし,高電力アプリケーションの部品を保護
低Z軸熱膨張係数:32ppm/°C 温度変動における次元安定性と信頼性を向上させる
銅と一致する熱膨張係数 (−55〜288°C): X軸10ppm/°C,Y軸12ppm/°C,Z軸32ppm/°C
UL 94-V0 易燃性 電子機器の厳格な防火基準を満たす
鉛のないプロセス グローバル環境規制と近代的な製造慣行に準拠
RO4350B 低プロフィール PCB の 主要 な 利点
RO4350B低プロフィール基板は,エンジニアと製造者にとって多くの利点を提供します.
低挿入損失により,より高い稼働周波数設計 (さらに40GHzを超える) が可能になる
通信システムにおける信号品質とパフォーマンスの向上
導体損失が少ないため,熱性能が向上します 部品の寿命と信頼性を延長します
多層PCB能力 複雑な高密度回路の設計柔軟性を提供
設計の柔軟性 異なるRFおよびデジタルアプリケーション要件に適応
高温加工 厳格な製造および運用条件に適合する
環境問題に対応します 鉛のない安全基準に準拠します
CAF耐性 導電性アノード繊維の形成を防止することによって長期的信頼性を向上させる
申請
RO4350B 低プロファイル 2層RFPCBは,特に高周波,費用対効果の高いアプリケーションのために設計されています.
|
|
