| MOQ: | 1pcs |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空bags+Cartons |
| 配達期間: | 8-9仕事日 |
| 決済方法: | T/T |
| 供給能力: | 1ヶ月あたりの5000pcs |

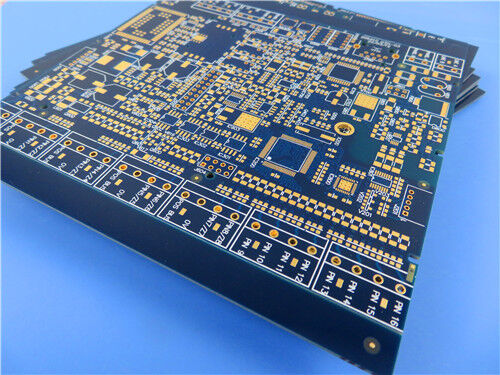

この4層の硬いハイブリッドRFPCBは,F4BM265高周波ラミネートとS1000-2MシリーズFR-4電解材料で作られています.制御されたインペデンス回路と盲目構造で設計されたIPC-3級信頼性基準に準拠して製造されたPCBは,ENIG表面仕上げ,白色レジェンドの双面の青色溶接マスク,25μmの穴の銅塗装,そして各導電層に35μmの完成銅総ラミネーション厚さ4.14mm,ボード寸法245mm×245mm (1pcs) で,安定したインピーダンスの特性を与えます.高級のRF通信とマイクロ波通信アプリケーションのための高級ダイレクトリック安定性と信頼性の高い次元性能.
PCB 仕様
| パラメータ項目 | 仕様 |
| 層構成 | 4層硬い多層PCB |
| 板の寸法 | 245mm × 245mm (1枚) |
| 完成したラミネーション厚さ | 4.14mm |
| PCB スタックアップ 組成 | 3mm F4BM265コア + S1000-2MBプリプレグ + 0.5mm S1000-2Mコア |
| 完成した銅の厚さ | 各層に35μmの完成銅 |
| 構造を通して | ブラインドバイアスを含む |
| 厚さによる塗装 | 25μmの穴の銅厚さ |
| 阻力要求 | カスタム制御インペダンスの設計 |
| 表面仕上げ | ENIG |
| 溶接マスク & シルクスクリーン | 青い溶接マスク + 上と下の白いレジェンド |
| 品質基準 | IPCクラス3 |
F4BM265 材料概要
F4BMF4BMEとF4BM265は,複合ガラスファブリック,PTFE樹脂とPTFEフィルムで標準化されたラミネーションプロセスで製造されたガラスファブリック強化PTFE銅塗層ラミネートです.標準のF4B基板と比較して電力の性能が向上した調節可能なDk範囲が広く,電圧消耗が低く,隔熱抵抗が高く,運用安定性が向上しています輸入された同級高周波ラミネートに適格な代替品として使用する.
F4BMとF4BMEは同じ介電性コアを共有しているが,銅製フィルム構成は異なる.F4BMは,PIM性能要件のないプロジェクトのためにED銅製フィルムで結合される.F4BMEは,優れたPIMパフォーマンスを実現するために逆のRTF銅ホイルを採用精密な回路プロファイリングと導体損失の減少.その介電常数は,PTFE樹脂とガラス布の比率を調整することによって正確に調節できます.高度なガラス繊維含有量は,より高いDkに寄与します.低CTE,温度漂流特性が最適化され,電解負荷がわずかに増加します.
主要な材料特性
調節可能な介電常数:標準Dkは2.17から3まで0要求に応じたカスタムDk
低RF電圧消耗:最適化された化合物式は高周波信号衰弱を最小限に抑える
優れたPIM性能:逆のRTF銅ホイルを持つF4BME変種は優れたPIM性能を提供します
費用効率の最適化: 総生産コストを削減するために,利用可能な複数のボードサイズ
特殊な環境耐性: 優れた抗放射線能力と低排出物
大量生産可能性: 安定したコスト・パフォーマンス比で商用規模の供給
典型的な応用シナリオ
|
|
