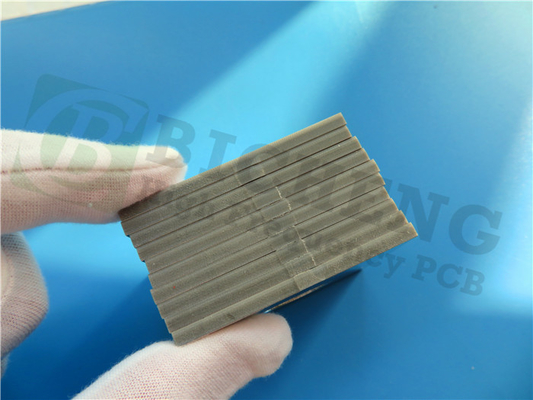

125ml TMM13i PCBボード グローバルポジショニングシステムアンテナのための浸水金

125ml TMM13i PCBボード グローバルポジショニングシステムアンテナのための浸水金

MOQ: 1pcs
価格: USD 9.99-99.99/PCS
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
ハイライト:

浸透金 熱セットマイクロ波PCB

,

125ミリ PCBボード

,

グローバルポジショニングシステム アンテナ PCBボード

製品説明

ロジャーズ・コーポレーションが製造する 熱固性マイクロ波PCBである TMM13i PCBを紹介します



TMMシリーズの一員であるTMM13iは,陶器とPTFE基板の利点を組み合わせ,柔らかい基板加工技術のシンプルさを提供しています.特別に設計された ストライプラインおよびマイクロストライプアプリケーションで,高いプラテッドスルーホール信頼性を要求するこのセラミック・熱耐性ポリマー複合材料は 優れた選択です



TMM13iの仕様を詳しく見ていきましょう



TMM13i 典型的な特性:

TMM13iの特徴の一つは,8GHzから40GHzの周波数範囲で12.2の高度に一貫した介電常数 (Dk) である.この特徴は,微分相長方法を使用して正確に測定されました..



IPC-TM-650 で測定されたプロセスDk 2.5.5.510GHzで12.85±0.35である.



TMM13iは,明確で堅牢な信号伝送を保証するために,10 GHzで0.0019の低消耗因子を持っています.



電気性能に関しては,TMM13iは,C/96/60/95 ASTM D257で測定された2000 Gohmを超える絶縁抵抗を示しています.さらに,213 V/milの高い電気強度を示しています.IPC-TM-650 方法 2 で決定.5.6.2.



資産 TMM13i 方向性 単位 条件 試験方法
変圧電圧定数,設計 12.2 - - 8GHzから40GHz 分相長法
ダイレクトリコンスタント,ε プロセス 12.85±035 Z   10 GHz IPC-TM-650 2 試行錯誤した5.5.5
消耗因子 (プロセス) 0.0019 Z - 10 GHz IPC-TM-650 2 試行錯誤した5.5.5
断熱抵抗 >2000年 - ほら C/96/60/95 について ASTM D257
電気強度 (介電強度) 213 Z V/ml - IPC-TM-650 方法 25.6.2
熱特性
変電圧の熱系数 -70歳 - ppm/°K -55°Cから125°C IPC-TM-650 2 試行錯誤した5.5.5
分解温度 (Td) 425 425 °CTGA - ASTM D3850
熱膨張係数 - X 19 X について ppm/K 0~140 °C ASTM E 831 IPC-TM-650, 2.4.41
熱膨張係数 - Y 19 Y ppm/K 0~140 °C ASTM E 831 IPC-TM-650, 2.4.41
熱膨張係数 - Z 20 Z ppm/K 0~140 °C ASTM E 831 IPC-TM-650, 2.4.41
メカニカルプロパティ
熱ストレス後の銅皮の強度 4.0 (0.7) X,Y 1lb/インチ (N/mm) 溶接後浮遊 1オンス EDC IPC-TM-650 方法 24.8
物理 的 な 特質
水分吸収 1.27mm (0.050") 0.16 - % D/24/23 ASTM D570
  3.18mm (0.125インチ) 0.13
特殊重力 3 - - A について ASTM D792
鉛のないプロセスは互換性がある はい - - - -



これらの優れた電気特性により,TMM13iは,特に高電圧のシナリオにおいて,重要な電気隔離を必要とするアプリケーションに理想的な選択となっています.



TMM13iの熱性能については,IPC-TM-650 2で測定された -55°Cから125°Cの広い温度範囲で,介電常分の熱係数は -70 ppm/°Kである.5.5.5.



ASTM D3850 によって決定された425°Cの高分解温度 (Td) で,TMM13iは高温環境での使用に特に適しています.



さらに,TMM13iは,ASTM E 831 IPC-TM-650,2で測定されたX方向とY方向で19ppm/°K,Z方向で20ppm/°Kの低熱膨張係数 (CTE) を示しています.4.41その同位体CTEは,銅のCTEと密接に一致し,17ppm/°Kである.これは,高信頼性で穴を通した塗装の生産を可能にし,低エッチ収縮値を保証する.



機械性能に関しては,TMM13iは,IPC-TM-650方法2で測定された1オンス ED銅で溶接浮遊後,銅皮強度は4.0lb/インチ (0.7 N/mm) である.4.8.



TMM13iは,ASTM D570によって決定された1.27mm (50mil) の厚さで0.16%,3.18mm (125mil) の厚さで0.13%の水分吸収率を維持する.湿った環境での耐久性を示しています.



固有重量は3で,鉛のないプロセスと互換性があるため,TMM13iは環境に配慮したアプリケーションに対応します.


TMM13iPCBでは,単面板,双面板,多層板,ハイブリッドタイプを含むさまざまなオプションを提供しています.



20mm,30mm,60mm,100mm,200mm,300mm の標準オプションを含む様々な厚さで提供されています. さらに,柔軟性も提供しています.厚さ15ミリから500ミリまで設計者の要求に応えて



鉄筋の銅は1オンスか2オンスです



TMM13iの最大PCBサイズは 400mm×500mmです. 単一のボードであれ,複数のデザインのパネルであれ,私たちは優れた品質と精度を保証します.



溶接マスクの色は緑色,黒色,青色,赤色,黄色などです



浸水金,HASL,浸水銀,浸水鉛,ENEPIG,赤銅,OSP,純金など 様々な表面仕上げオプションを提供しています



PCB材料: セラミック・ヒドロカーボン・サーモレスト・ポリマー・コンポジット
名称: TMM13i
ダイレクトリ常数: 12.85
層数: シングルサイドPCB,ダブルサイドPCB,多層PCB,ハイブリッドPCB
PCBの厚さ: 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil(0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil(1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35mm), 275ミリ (6.985mm), 300ミリ (7.62mm), 500ミリ (12.7mm)
銅の重量: 1オンス (35μm),2オンス (70μm)

PCB サイズ: ≤400mm × 500mm
溶接マスク: 緑,黒,青,赤,黄色など
表面塗装: 浸透金,HASL,浸透銀,浸透锡,ENEPIG,赤銅,OSP,純金塗装など



TMM13iラミナットの加工は,従来のカービッドツールを使用して成功しています.適切なルーティング条件とツール選択により,TMM13i回路板で作業する際に,ツール寿命は250直線インチを超えることができます.



TMM13iの材料を掘削するには 陶器製の詰め物の磨き質のため 特定の安全対策が必要であることに 注目すべきです高速度 (>500 SFM) と低チップ負荷 (0.002"/rev.) 過剰な熱発生と道具の磨きを防ぐために使用する.



125ml TMM13i PCBボード グローバルポジショニングシステムアンテナのための浸水金 0
