| ハイライト: | 商用マイクロ波PCB,AD250C 高周波PCB,溶接マスク付き高周波PCB |
||
|---|---|---|---|
今日は AD250Cについて お話しします 低圧で厳格に制御された 介電常数で設計された 商業用マイクロ波と RFラミネート材料です
AD250Cラミナットは,ガラス繊維で強化されたPTFEベースの材料である.制御された介電常量,低損失性能,優れた受動インターモダレーション (PIM) 性能を提供しています.織りガラス強化は,良い回路処理性を保証し,高出力回路板の製造を可能にします.
AD250Cの特性を調べてみましょう
AD250C 典型的な特性:
PIM:逆処理されたED銅ホイールを使用する典型的なPIM値は,厚さ30ミリで-159dBc,厚さ60ミリで-163dBcである.この値は,ロジャースで広範なPIMテストによって,二色調, 50Ωのマイクロストライプ試験車両で反射方法.
介電常数:プロセスの値は10GHzで2.52で,設計値Dkは2である.5この特定の値はアンテナアプリケーションを対象としています.
消耗因子: 10GHzでは消耗因子は0である.0013損失が非常に少ないことを示しています
TCDk (ダイレクトリコンスタンットの熱系数): AD250Cは,TCDk が -117ppm/oC で,中程度の値とみなされます.
容積抵抗性:AD250Cは容積抵抗性4.8 x 108Mohm/cm,表面抵抗性4.1 x 107Mohmを示しており,どちらも非常に良好である.
電気強度: IPC TM-650 2 に準拠して電気強度は 979 V/mil です.5.6.2.
介電分解:AD250Cは,介電分解が40kV以上である.
熱特性について
| 電気特性 | AD250C | 単位 | 試験条件 | 試験方法 | |
| PIM (30ml/60ml) | -159/-163 試聴する | dBc | 1900MHzで反射された 43dBmのスキャプトーン,S1/S1 | ロジャース 内部 50オーム | |
| ダイレクトリ常数 (プロセス) | 2.52 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2 について5.5.5 (IPC TM-650 2.5.5.3) |
| 介電常数 (設計) | 2.50 | - | C-24/23/50 | 10 GHz | マイクロストライプ差相長 |
| 消耗因子 (プロセス) | 0.0013 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2 について5.5.5 |
| 変電圧の熱系数 | -117 | ppm/oC について | 0°Cから100°C | 10 GHz | IPC TM-650 2 について5.5.5 |
| 容積抵抗性 | 4.8×108 | モーム-cm | C-96/35/90 について | - | IPC TM-650 2 について5.17.1 |
| 表面抵抗性 | 4.1×107 | ほら | C-96/35/90 について | - | IPC TM-650 2 について5.17.1 |
| 電気強度 (介電強度) | 979 | V/ml | - | - | IPC TM-650 2 について5.6.2 |
| ダイレクトリック分解 | >40 | kV | D-48/50 | X/Y方向 | IPC TM-650 2 について5.6 |
| 熱特性 | |||||
| 分解温度 (T)d) | >500 | ̊C | 2時間105°C | 5% 減量 | IPC TM-650 2 について3.40 |
| 熱膨張係数 - x | 47 | ppm/ ̊C | - | -55°Cから288°C | IPC TM-650 2 について4.41 |
| 熱膨張係数 - y | 29 | ppm/ ̊C | - | -55°Cから288°C | IPC TM-650 2 について4.41 |
| 熱膨張係数 - z | 196 | ppm/ ̊C | - | -55°Cから288°C | IPC TM-650 2 について4.41 |
| 熱伝導性 | 0.33 | W/mK | - | Z方向 | ASTM D5470 |
| デラミネーション の 時 | >60 | 分数 | 受け取ったまま | 288 ̊C | IPC TM-650 2 について4.24.1 |
| 熱ストレス後の銅皮の強度 | 2.6 生産量 |
N/mm (lbs/in) | 10s @288 ̊C | 35 μmのフィルム | IPC TM-650 2 について4.8 |
| 折りたたみの強度 (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | 25°C ± 3°C | - | ASTM D790 |
| 張力強度 (MD/CMD) | 6.0/5.6 (41.4/38.6) | MPa (ksi) | 23°C/50% RH | - | ASTM D3039/D3039-14 |
| フレックスモジュール (MD/CMD) | 885/778 (6,102/5,364) | MPa (ksi) | 25°C ± 3°C | - | IPC-TM-650 試験方法 24.4 |
| 次元安定性 (MD/CMD) | 0.02/006 | ミル/インチ | エッチ + 焼いた後 | - | IPC-TM-650 2 試行錯誤した4.39a |
| 物理 的 な 特質 | |||||
| 炎症性 | V-0 | - | - | - | UL-94 |
| 水分吸収 | 0.04 | % | E1/105 +D48/50 | - | IPC TM-650 2 について6.2.1 |
| 密度 | 2.28 | g/cm3 | C-24/23/50 | - | ASTM D792 |
| 固有熱容量 | 0.813 | J/g°K | 105°Cで2時間 | - | ASTM E2716 |
分解温度 (Td): AD250Cは,IPCTM-650 2の基準で5パーセントの減量で,105°Cで2時間焼いた状態で測定すると500oCを超えます.3.40.
熱膨張係数:X軸とY軸は熱膨張係数の中位値を示し,Z方向は196ppm/oCのわずかに劣った値を示します.
熱伝導性: AD250Cは,一般レベルである0.33 W/m/Kの熱伝導性を有する.
メカニカルな特徴は
剥離強度: IPC TM-650 に よる と,熱圧 の 後 1 オンス の 銅 フィルム の 剥離強度は 2.6 N/mm です.
折りたたみ強度: 機械方向 (MD) では折りたたみ強度は8.8MPaで,機械横方向 (CMD) では6.4MPaです.
張力強度: MDでは6.0 MPa,CMDでは5.6 MPa.
フレックスモジュール:MDではフレックスモジュールは885 MPaで,CMDでは778 MPaです.
AD250Cは,機械方向で0.02ミリ/インチ,横方向で0.06ミリ/インチの寸法安定を示している.
物理的特徴を調べてみましょう
燃焼性: AD250Cは94V0規格に適合する.
湿度吸収: AD250Cは湿度0.04%しか吸収しない.
固有熱容量:固有熱容量は0.813 J/g K,密度は2.28 g/cm3である.

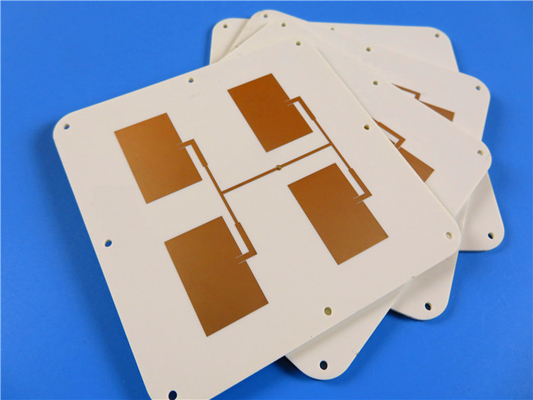

PCBオプション:ビチェン PCBは,AD250Cを使用して単面板,双面板,多層板,ハイブリッドタイプを提供することができます.標準厚さは20mm,30mm,60mmです.
鉄路線の銅の厚さ:完成した銅は1オンスから2オンスです.
最大PCBサイズ: AD250C材料の最大サイズは400mm×500mmで,単板または複数のデザインをパネルに容認する.
溶接マスク: Bicheng PCB は緑,黒,青,赤,黄色などの溶接マスクの色を提供しています.
塗装の可能性: 浸水金,HASL,浸水銀,浸水锡,OSP,純金,ENEPIG,赤銅など,パッドの様々な塗装オプションが利用できます.
| PCB 材料: | PTFE ベースの繊維ガラス/セラミックで満たされた複合材料 |
| 名称: | AD250C |
| ダイレクトリ常数: | 2.50 (10 GHz) |
| 消耗因子 | 0.0013 (10 GHz) |
| 層数: | 単面 PCB,双面 PCB,多層 PCB,ハイブリッド PCB |
| ダイレクトリック厚さ: | 20ミリ (0.508mm), 30ミリ (0.762mm), 60ミリ (1.524mm) |
| 銅の重量: | 1オンス (35μm),2オンス (70μm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑,黒,青,赤,黄色など |
| 表面塗装: | 浸透金,HASL,浸透銀,浸透鉛,OSP,純金塗装,ENEPIG,赤銅など |
AD250C PCBは,基地局アンテナ,自動車電信アンテナシステム,商業衛星無線アンテナのためのセルラーインフラストラクチャを含むさまざまな産業で応用されています.AD250Cの優れたPIM性能-157 dBcより良いPIM値を持つため,高品質の信号伝送を達成したいアンテナ設計者にとって理想的な選択です.性能と安定性が不可欠な高周波アプリケーションで AD250C を信頼できる選択にする.
