| MOQ: | 1pcs |
| 価格: | USD9.99-99.99/PCS |
| 標準パッケージ: | 掃除袋+カートン |
| 配達期間: | 8~9 営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS / 月 |

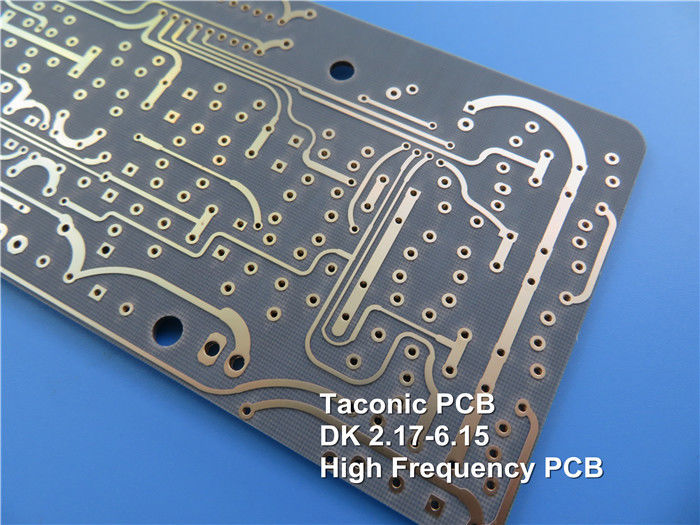

TLY-5ラミネートの概要
TLY-5PCBの基礎は 軽量な繊維ガラスから製造された 高度なラミネート構成にありますTLY-5は,従来の切断繊維強化PTFE複合材料と比較して優れた寸法安定性を提供します.この安定性は,一貫性と信頼性が極めて重要な大量生産において重要です.
主要な材料特性
介電常数 (Dk): 10 GHz/23°C で 2.2 の値と ±0.02 の狭い許容値を持つ TLY-5 PCB は,低周波環境で最小限の信号損失と例外的な性能を保証します.
損失タンジェント (Df): 10 GHz で 0.0009 の値で,低散逸因子は高い信号完整性に貢献し,精度を要求するアプリケーションに理想的です.
湿度吸収: 0.02% の湿度吸収率で,特に湿った環境では,時間の経過とともに性能低下のリスクが最小限に抑えられます.
TLY-5 PCB の 利点
1次元的に安定している
TLY-5 PCB の 最も 重要な 利点 の 一つ は,その 寸法 の 安定性 です.この 特質 は,ボード が 変化 し て いる 環境 の 条件 に よっ て 整合性 を 保つ こと を 保証 し ます.製造または使用中に歪みまたは変形するリスクを軽減する.
2低分散因子
TLY-5 PCBの低DFは信号の整合性を向上させ,わずかな損失でさえ重大な性能問題につながる高周波アプリケーションに適しています.この特性 は,自動車 の レーダー システム や ミリ メートル 波 の アンテナ に は 極めて 重要 です.
3低水分吸収
TLY-5 PCBの最小限の水分吸収は性能低下から守りますこの特性 は,特に 湿度 が 変動 する 外部 の 用途 や 環境 で 有益 です.
4高銅皮の強度
TLY-5 PCBは高銅皮強度で,厳しいアプリケーションで耐久性と信頼性を保証します.この特徴は,導電層が機械的ストレスの下で不傷のまま保たれるために不可欠です.
5均一変電常数
信号伝送の精度を要求するアプリケーションにとって不可欠な予測可能な性能を可能にする.
| TY 典型的な値 | |||||
| 資産 | 試験方法 | ユニット | 価値 | ユニット | 価値 |
| DK 10 GHz で | IPC-650 2 試聴する5.5.5 | 2.2 | 2.2 | ||
| Df 10 GHz で | IPC-650 2 試聴する5.5.5 | 0.0009 | 0.0009 | ||
| 水分吸収 | IPC-650 2 試聴する6.2.1 | % | 0.02 | % | 0.02 |
| ダイレクトリック分解 | IPC-650 2 試聴する5.6 | kV | >45 | kV | >45 |
| 介電力強度 | ASTM D 149 | V/ml | 2,693 | V/ml | 106,023 |
| 容積抵抗性 | IPC-650 2 試聴する5.17.1 (高温後) | モーム/cm | 1010 | モーム/cm | 1010 |
| 容積抵抗性 | IPC-650 2 試聴する5.17.1 (湿度後) | モーム/cm | 1010 | モーム/cm | 109 |
| 表面抵抗性 | IPC-650 2 試聴する5.17.1 (高温後) | モームス | 108 | モームス | 108 |
| 表面抵抗性 | IPC-650 2 試聴する5.17.1 (湿度後) | モームス | 108 | モームス | 108 |
| 柔軟性 (MD) | IPC-650 2 試聴する4.4 | PSI | 14,057 | N/mm2 | 96.91 |
| 柔軟性 (CD) | IPC-650 2 試聴する4.4 | PSI | 12,955 | N/mm2 | 89.32 |
| 皮抜き強さ (銅) | IPC-650 2 試聴する4.8 | インチ/ポンド | 11 | N/mm | 1.96 |
| 剥離強度 ((1オンス.CL1銅) | IPC-650 2 試聴する4.8 | インチ/ポンド | 16 | N/mm | 2.86 |
| 剥離強度 ((1オンス..CV1銅) | IPC-650 2 試聴する4.8 | インチ/ポンド | 17 | N/mm | 3.04 |
| 皮の強さ | IPC-650 2 試聴する4.8 (高温後) | インチ/ポンド | 13 | N/mm | 2.32 |
| ヤングのモジュール (MD) | ASTM D 3039/IPC-650 2.4.19 | PSI | 1.4 × 106 | N/mm2 | 9.65×103 |
| プイソン比 (MD) | ASTM D 3039/IPC-650 2.4.19 | 0.21 | 0.21 | ||
| 熱伝導性 | ASTM F 433 | W/M*K | 0.22 | W/M*K | 0.22 |
| 次元安定性 (MD,10mil) | IPC-650 2 試聴する4.39 (平均で焼いて熱圧後) | ミル/インチ | -0だった038 | -0だった038 | |
| 次元安定性 (CD,10ml) | IPC-650 2 試聴する4.39 (平均で焼いて熱圧後) | ミル/インチ | -0だった031 | -0だった031 | |
| 密度 (特異重力) | ASTM D 792 | g/cm3 | 2.19 | g/cm3 | 2.19 |
| CTE ((X軸) ((25~260°C) | ASTM D 3386 (TMA) | ppm/°C | 26 | ppm/°C | 26 |
| CTE (Y軸) (25~260°C) | ASTM D 3386 (TMA) | ppm/°C | 15 | ppm/°C | 15 |
| CTE (Z軸) (25~260°C) | ASTM D 3386 (TMA) | ppm/°C | 217 | ppm/°C | 217 |
| NASA 排出ガス (% TML) | 0.01 | 0.01 | |||
| NASA 排気 (% CVCM) | 0.01 | 0.01 | |||
| NASA 排出ガス (% WVR) | 0.00 | 0.00 | |||
| UL-94 炎症性評価 | UL-94 | V-0 | V-0 | ||
建設 詳細

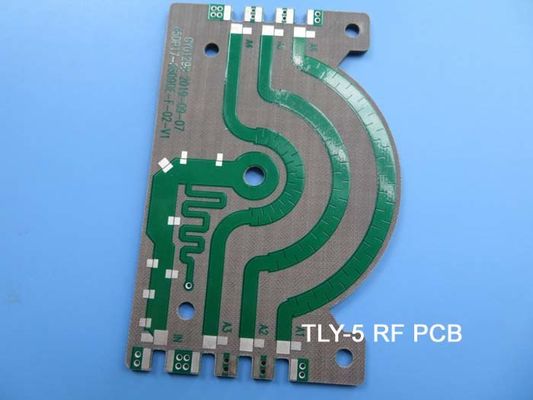

このPCBは,高周波アプリケーションのニーズを満たすために特別に設計された2層硬いボードとして構築されています.
建設:
銅層:各銅層は35μmを測り,優れた伝導性を提供する.
コア素材:TLY-5コアは0.762mm (30m) の厚さで,ボードの機械的な安定性に貢献する.
最小の痕跡と穴のサイズ:ボードは,最小の痕跡/スペース4/5ミリ,最小の穴のサイズ0.3ミリをサポートし,複雑なデザインと高密度のレイアウトを可能にします.
厚さと重さ: 完成板の厚さは0.8mmで,外層の銅重量は1オンス (1.4ミリ) で,サイズに妥協することなく十分な伝導性を確保します.
品質保証
発送前に,TLY-5 PCBは,機能性と信頼性を確保するために100%の電気テストを受けます.この厳格なテストプロセスは,業界で最も高い基準を維持するために重要です.
TLY-5 PCB の用途
TLY-5 PCBは汎用性があり,以下を含む幅広い用途に最適です.
自動車レーダー:先進的な運転支援システム (ADAS) に不可欠なTLY-5 PCBは,正確な検出とナビゲーションに必要な高周波信号をサポートします.
衛星およびセルラー通信:低損失と安定性により,困難な環境で動作する通信機器に適しています.
パワーアンプ:TLY-5 PCBは,高い電力レベルに対応するように設計されており,さまざまなアプリケーションで信号を増幅するための優れた選択となっています.
LNB,LNA,LNC:これらのコンポーネントは衛星技術において不可欠であり,TLY-5 PCBは信号受信および処理において最適な性能を保証する.
航空宇宙用途:軽量で安定した構造により,TLY-5 PCBは性能と信頼性が重要な航空宇宙電子機器の信頼性のある選択です.
Ka,E,W帯のアプリケーション:TLY-5 PCBは,これらの高周波帯で効果的に動作するように設計されており,最先端通信技術に適しています.
結論
TLY-5PCBは 印刷回路板技術における 重要な進歩を表しています 独特の特性,低水分吸収,高銅皮強度特殊な介電性能テクノロジーの進化が進むにつれて,この技術が,様々な産業における高周波アプリケーションの理想的なソリューションになります.TLY-5 PCBは 明日の電子要求の課題に対応する準備ができています.
信頼性の高い高性能PCBソリューションを求めるエンジニアや製造業者にとって TLY-5は 品質とイノベーションへの投資であり 今日の競争環境で成功をもたらすでしょう
|
|
