商品の詳細:
|
| PCB material: | Rogers RO4003C (high-frequency laminate) + Tg170 FR-4 (standard laminate) | Layer count: | 6-layer |
|---|---|---|---|
| PCB thickness: | 6.8mm | PCB size: | 495mm × 345mm, with a tolerance of ±0.15mm |
| Copper weight: | 1oz (35μm) on all layers | Surface finish: | Immersion Gold (ENIG) |
| ハイライト: | 6層ハイブリッドPCB RO4003C FR-4,多層PCB 高性能構造,RO4003C FR-4ハイブリッドPCB |
||

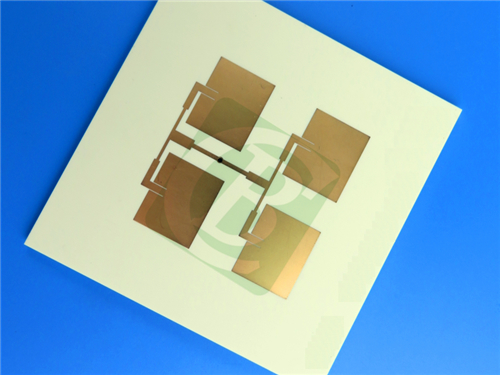

この高度な6層リジッドPCBは、高周波および高信頼性アプリケーション向けに設計されており、Rogers RO4003CとTg170 FR-4材料を組み合わせて、最適な電気的および機械的性能を実現しています。この基板は、コスト、製造可能性、および信号完全性のバランスを取るためにハイブリッドスタックアップを採用しており、RFおよびマイクロ波アプリケーションに最適です。
| 仕様カテゴリ | 詳細 |
| ベース材料 | Rogers RO4003C（高周波ラミネート）+ Tg170 FR-4（標準ラミネート） |
| 基板寸法 | 495mm × 345mm、公差±0.15mm |
| 層数 | 6層 |
| 完成厚さ | 6.8mm |
| 銅重量 | 1oz（35μm）すべての層 |
| 最小トレース/スペース | 5ミル（トレース）/ 6ミル（スペース） |
| 最小穴サイズ | 0.8mm |
| ビアめっき厚さ | 20μm |
| 表面仕上げ | イマージョンゴールド（ENIG） |
| ブラインド/ベリードビア | なし |
| ソルダーマスク＆シルクスクリーン | なし |
| 深さ制御スロット | あり（上面と底面に存在） |
| 電気的試験 | 出荷前に100％試験済み |
PCBスタック-詳細
スタックアップは、信号完全性と熱安定性を高めるために細心の注意を払って最適化されています。
| 層 | 材料 | 厚さ |
| 銅（L1） | 35μm（1oz） | - |
| コア | Tg170 FR-4 | 3.0mm |
| 銅（L2） | 35μm（1oz） | - |
| ボンディングプライ | プリプレグ（4mil） | 0.102mm |
| 銅（L3） | 35μm（1oz） | - |
| コア | Rogers RO4003C（12mil） | 0.305mm |
| 銅（L4） | 35μm（1oz） | - |
| ボンディングプライ | プリプレグ（4mil） | 0.102mm |
| 銅（L5） | 35μm（1oz） | - |
| コア | Tg170 FR-4 | 3.0mm |
| 銅（L6） | 35μm（1oz） | - |
Rogers RO4003C材料の紹介
Rogers RO4003Cは、PTFE/織布ガラスの電気的性能とエポキシ/ガラスの製造容易性を融合させた高周波ラミネートです。タイトな誘電率制御と低損失係数により、RFおよびマイクロ波アプリケーションで際立っています。
Rogers RO4003Cの主な特徴
1. 安定した誘電率（Dk）：10GHzで3.38 ±0.05を維持し、高周波設計における信頼性の高い信号伝搬を保証します。
2. 低損失係数（Df）：10GHzで0.0027、2.5GHzで0.0021を測定し、高速アプリケーションでも信号損失を最小限に抑えます。
3. 効果的な熱伝導率：0.71 W/m/°Kで、アクティブコンポーネントからの効率的な放熱を促進します。
4. 最小限の吸湿性：わずか0.06％で、湿度の高い環境でも電気的性能を維持します。
銅との強力なCTE互換性：
X軸：11 ppm/°C
Y軸：14 ppm/°C
Z軸：46 ppm/°C
これにより、熱サイクル中の層間のストレスが軽減され、長期的な信頼性が向上します。
5. 高いガラス転移温度（Tg >280°C）：極端な熱ストレス下での安定性を保証し、過酷な動作条件に不可欠です。
RO4003Cを使用する利点
1. 多層RF/マイクロ波PCBに最適：高周波性能と複雑な層スタックの構造的ニーズのバランスを取ります。
2. FR-4互換の処理：特殊な製造技術の必要性をなくし、製造コストを削減し、製造を簡素化します。
3. 信号完全性の向上：低Dk変動と最小限の損失により、高周波信号（例：RF、マイクロ波）に最適で、歪みを減らし、データの精度を確保します。
4. 耐久性のあるめっきスルーホール（PTH）：熱衝撃下でも完全性を維持し、要求の厳しいアプリケーションにおける信頼性の高い相互接続の重要な要件です。
一般的なアプリケーション
このPCBは以下に最適です：
セルラー基地局アンテナ＆パワーアンプ
RF識別（RFID）タグ
自動車用レーダー＆センサー
衛星通信用低ノイズブロック（LNB）
高速デジタル＆混合信号設計
結論
この6層ハイブリッドPCBは、Rogers RO4003Cの高周波機能とTg170 FR-4の構造的堅牢性を活用し、要求の厳しいRFおよびマイクロ波アプリケーション向けの、コスト効率が高く、高性能なソリューションを実現します。
世界中で利用可能なこのPCBは、性能、製造可能性、およびコストのバランスを求めるエンジニアにとって優れた選択肢です。
