| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空袋+カートン |
| 配達期間: | 8～9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000個/月 |

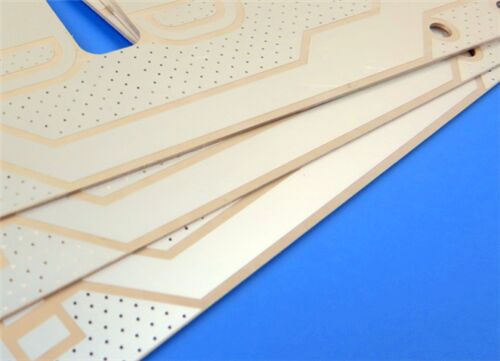

この剛性 2 層 RF PCB は、マイクロ波および高周波回路用に設計されたプレミアム セラミック PTFE 複合材である Rogers RT/duroid 6006 を利用しています。イマージョンシルバー表面仕上げで構築され、IPC-Class-2 基準に従って製造されたこのボードは、安定した電気的性能と最小限の信号損失を実現します。回路小型化のための高い誘電率、厳しい寸法公差、再現性のある RF 特性を誇るこの製品は、パッチ アンテナ、衛星通信モジュール、航空宇宙レーダー システムにとって理想的なソリューションです。
プリント基板仕様s
| 工事項目 | 詳細 |
| 基材 | RT/duroid 6006 – マイクロ波回路用に最適化された高濃度セラミック PTFE 複合積層板 |
| レイヤー数 | 2 層 – コンパクトな高周波回路設計に合わせたリジッドマイクロ波 PCB 構造 |
| 基板寸法 | 134.8mm × 78.65mm (2 タイプ、2PCS)、+/- 0.15mm の厳しい公差で一貫した組み立て精度を実現 |
| トレース＆スペース | 最小 5/6 ミルにより、優れた信号整合性を維持しながらコンパクトな回路配線が可能 |
| 最小穴サイズ | 0.3mm、マイクロ波用途での高精度スルーホール部品取り付け用に設計 |
| ビア | ブラインドビアがないため、製造が簡素化され、信頼性の高い層間電気接続が確保されます。 |
| 仕上がり板厚 | 0.4mmの超薄型プロファイルで、スペースに制約のあるマイクロ波や航空宇宙機器に最適 |
| 銅の重量 | 1オンス (1.4ミル) の外側銅層により、マイクロ波信号伝送に安定した導電性を実現 |
| ビアのめっき厚さ | 20μm、IPC-Class-2規格に準拠し、導電性による耐久性を保証 |
| 表面仕上げ | 高導電性、低高周波損失、優れたはんだ付け性を特徴とするイマージョンシルバー |
| シルクスクリーン＆ソルダーマスク | 上部シルクスクリーン: なし。下部シルクスクリーン: なし。上部はんだマスク: なし。底部はんだマスク: なし — 完全に露出した銅により高周波信号損失を最小限に抑えます。 |
| 品質テスト | 完璧な回路性能を保証するために、出荷前に全数電気テストを実施 |
PCB スタック-上へ 構成
| スタックアップコンポーネント | 仕様と説明 |
| 銅層 1 | 35μm – 低抵抗のマイクロ波信号伝導のための高純度銅層 |
| RT/デュロイド 6006 コア | 0.254 mm (10mil) – コンパクトなマイクロ波回路レイアウトを可能にする High-Dk セラミック PTFE 基板 |
| 銅層 2 | 35μm – 一貫した高周波電気的性能を維持する対称銅構造 |
アートワークのフォーマットと準拠基準
アートワーク形式: 正確な PCB 製造とデータ互換性を実現する汎用産業形式である Gerber RS-274-X で提供されます。
承認された規格: IPC-Class-2、商用および産業用高周波電子製品の信頼できる性能を保証します。
入手可能性: 世界的なエンジニアリング調達とプロジェクトをサポートするために、世界中に発送可能です。
RT/duroid 6006 基板の紹介
Rogers RT/duroid 6006 は、高周波およびマイクロ波回路向けに特別に設計された高度なセラミック PTFE 複合材料です。誘電率が高いため、回路の大幅な小型化が可能となり、コンパクトなアンテナ設計やマイクロ波システムに最適です。低い損失正接と厳格な誘電耐性制御を特徴とするこの基板は、特に X バンドおよび低周波アプリケーションにおいて、一貫した再現性のある電気的性能を実現します。化学的に安定した組成により、航空宇宙、衛星、レーダー システムでの信頼性の高い動作が保証されます。
主な特長
RT/duroid 6006 は、高周波マイクロ波アプリケーション向けに優れた電気的、熱的、機械的特性を統合しています。
| パラメータ | 仕様・備考 |
| 材質の種類 | プレミアムセラミック-PTFE複合ラミネート |
| 誘電率 | 10 GHz/23℃で6.15 +/- 0.15、回路の小型化をサポート |
| 損失係数 | 10 GHz/23℃で0.0027、超低周波信号減衰を実現 |
| 熱分解温度 (Td) | > 500 °C (TGA) による優れた熱安定性 |
| 吸湿性 | 0.05%、湿気の多い環境での性能変動を最小限に抑える |
| 熱膨張係数 | X軸 47 ppm/℃、Y軸 34 ppm/℃、Z軸 117 ppm/℃ |
| 銅クラッド | 標準電解銅箔と裏面処理電解銅箔をラミネートし、密着力を強化 |
主な利点
RT/duroid 6006 は、マイクロ波回路設計者に顕著な技術的および製造上の利点をもたらします。
高い誘電率により回路サイズを効果的に縮小し、小型アンテナ開発を実現
低損失特性は X バンドおよびサブ X バンドのマイクロ波アプリケーションに最適です
正確な Dk と厚さの許容差により、生産バッチ全体で一貫したパフォーマンスが保証されます
超低吸湿性により、過酷な大気条件下でも電気的安定性を維持
優れたメッキスルーホールの信頼性により、多層製造および長期サービスシナリオに適応します
代表的な用途
この RT/duroid 6006 2 層 RF PCB は、ハイエンドのマイクロ波および航空宇宙関連デバイスに広く導入されています。
-パッチアンテナ
-衛星通信システム
-RFパワーアンプ
-航空機衝突回避システム
-地上設置レーダー警報システム
|
|
