| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空袋+カートン |
| 配達期間: | 8～9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000個/月 |

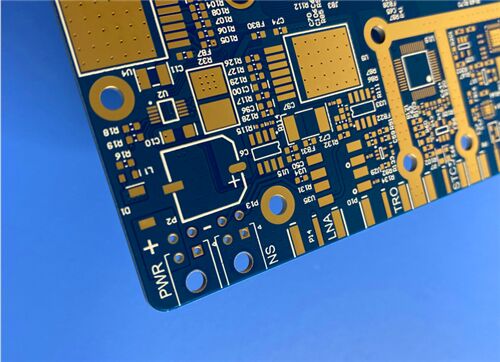

このPCBは,RO4003Cセラミック炭化水素ラミネートとRF4-370HR高TgFR4材料の複合スタイリングを採用した10層混合型介電多層回路板です.1オンス外銅と1オンス/0で混ぜた銅のフィルム.5オンス内部の銅で, 完成したラミネーション厚さ1.618mm. 双面の青い溶接マスクと白いシルクスクリーンで装備されています.板は強化された浸水金処理 (135%-150%の金厚さ) を適用します精密に制御されたインピーダンスの回路,盲目バイアスの複数のグループとプロの樹脂塞ぎ穴を装備,この高周波ハイブリッドPCB安定した信号伝達と優れた熱信頼性を提供し,RFマイクロ波通信,ブロードバンド無線機器,高精度インペダンスのマッチングシステムに最適です.
PCB 構造の詳細
| 建築物 | 詳細 |
| 基礎材料 | 8ml RO4003C + RF4-370HR ハイブリッド電解器の4枚,低損失高周波性能と高熱安定性を組み合わせます |
| 層数 | 10層 制御インピーダンスのマイクロ波回路のためのカスタムハイブリッドRFPCB |
| 板の寸法 | 132mm × 144mm (1PCS),高周波モジュール組成のためのカスタマイズされた寸法 |
| 完成した圧縮厚さ | 1.618mm 精密なラミネート厚さ,インペデンス制御のための安定した構造の平らさを維持 |
| 銅の重量 | 外層: 1oz 完成銅; 内層: 1oz / 0.5oz 異なった回路ルーティングのための不対称混合銅 |
| 表面塗装 | 強化浸透金 (金厚さ135%-150%),より厚い金層により優れた伝導性と酸化抵抗性 |
| シルクスクリーンと溶接マスク | 上と下: 白いシルクスクリーンで青色溶接マスク,美しい外観と信頼性の高い保温保護 |
| 特殊阻力制御 | 上層: 50 Ohm のインピーダンスのための 12.2ml トレース幅;層 3: 80 Ohm のインピーダンスのための 3.5ml 幅 / 5.5ml 距離 |
| 先進的な構造技術 | ブラインド・バイアス:L1-L2,L9-L10,L7-L10; 熱帯電池の保護と安定性のためにプロフェッショナルな樹脂詰め技術で処理されたすべてのバイアス |
| 品質 テスト | 高周波産業標準を満たすため100%インピーダンスの試験,連続性検査,樹脂詰め穴の検出 |
アートワークの形式とコンプライアンス規格
アートワークフォーマット: 多層ハイブリッドPCB精密製造のための普遍的な産業標準であるGerber RS-274-Xで提供されています.
品質基準: IPC-Class-2 基準を満たし,長期間の RF 信号伝送のために安定したインペダンス性能を保証する.
利用可能性:国際無線通信とRFエンジニアリングの調達を支援するためのグローバル輸送サービス.
ロジャース RO4003Cの導入
RO4003Cは高級のRO4000炭化水素セラミックラミネートシリーズに属し,高周波性能とコスト効率の良い回路製造のために特別に設計されています.低負荷ダイエレクトリック材料として標準FR-4製造プロセスと完全に互換性があり,従来の高周波ボードのコスト制限を打破します.この基板はRFマイクロ波回路に完全に合わせられています.阻力制御の送電線と信号マッチングネットワーク500MHz以上の高周波作業条件下で優れた電気性能を維持する.
RO4003Cは,非常に低い温度系数,電圧不変,安定したDk値で,幅広い周波数範囲で,信号挿入損失を効果的に減少させる.ロープロの銅ホイルオプションを採用することで,高周波伝送効率をさらに最適化銅とマッチされたCTEは,優れた次元安定性を提供し,混合型介電多層積み重ね構造に非常に適しています.高温処理中に安定した膨張特性を維持するRO4003Cは,PTFE材料とは異なり,バイアスのための複雑なナトリウムエッチング処理を必要とせず,自動生産を実現し,製造効率を改善します.
RO4003Cの典型的な用途
低損失の炭化水素セラミックラミネートとして,RO4003Cは,超安定な信号性能を必要とする高周波マイクロ波シナリオのために特別に設計されています.商業的なRF通信と精密マイクロ波装置に広く採用されています:
携帯電話基地局アンテナ,電源増幅器,RFトランシーバーモジュール
自動車用ミリ波レーダー,ADASセンサー,衝突回避システム
LNBダウンコンバーター及び衛星受信端末を含む衛星通信機器
マイクロ波の点対点通信とブロードバンドの無線通信装置
高精度RFフィルター,低騒音増幅器,インペダンスのマッチングネットワーク
RFID ラジオ周波数識別タグと産業用マイクロ波センサー機器
RF4-370HRの導入
RF4-370HRは高性能高Tg FR4基板で,ガラスの移行温度は180°Cです.多機能高性能エポキシ樹脂とEガラスの繊維で製造されています.この材料は,FR4の処理能力が良好な一方で,従来のFR4よりも熱膨張率が低く,熱安定性が優れている.340°Cの熱分解温度 (Td) を有し,T260の耐久性は60分,T288の耐久性は30分に達し,多層PCBの極端な熱循環耐性を提供しています.
超紫外線阻害とAOI発光特性により,自動化光学検査システムとの高度な互換性を確保し,生産精度と効率を向上させる.優れた化学的安定性と湿度耐性, 370HRは,連続ラミネーション多層板に広く使用されています.それは多様な銅製の薄膜,ガラス布,プリプレグ仕様をサポートします.RoHS環境基準に完全に準拠し,IPCとULの権威ある認証によって認証されています..
370HRの典型的な申請
高TgのFR-4基板として,370HRは高温耐性,CAF耐性,複合的な多順次ラミネーションボードに焦点を当てています.厳しい工業用品や高信頼性の電子製品に最適:
サーバーのメインストーブ,通信電源,通信インフラストラクチャのバックプラネット
長時間連続動作と熱循環抵抗を必要とする産業用制御装置
自動車用車載電子モジュールと厳しい環境における車両制御回路
連続ラミネーションと高密度相互接続の多層複合PCB
AOI自動光学検査を必要とする精密検出装置
エネルギー貯蔵装置と産業用電源管理回路板
|
|
